Alt Şasi Sistemi Dikey Profilleri (ATK101/ATK100/ATK102)

Havalandırmalı cephe kaplama sistemlerinde alt şasinin dikey taşıyıcı profilleri; ağır (ATK101), hafif (ATK100) ve panel kelepçe (ATK102) sistem çeşitleriyle, alüminyumdan üretilir.

Kategori Cephe Taşıyıcı & Montaj Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

Bu ürün grubu, havalandırmalı cephe kaplama sistemlerinde alt şasinin dikey taşıyıcı profillerini kapsar. Ağır alt şasi sistemi için ATK101, hafif alt şasi sistemi için ATK100 ve panel kelepçe sistemi için ATK102 çeşitleri bulunur; profiller alüminyumdan (ör. EN AW 6063, 6061) üretilir.

Kullanım Alanları

- Havalandırmalı cephe (drainscreen) sistemlerinde alt şasinin dikey taşıyıcı profili olarak kullanım

Ürün Çeşitleri

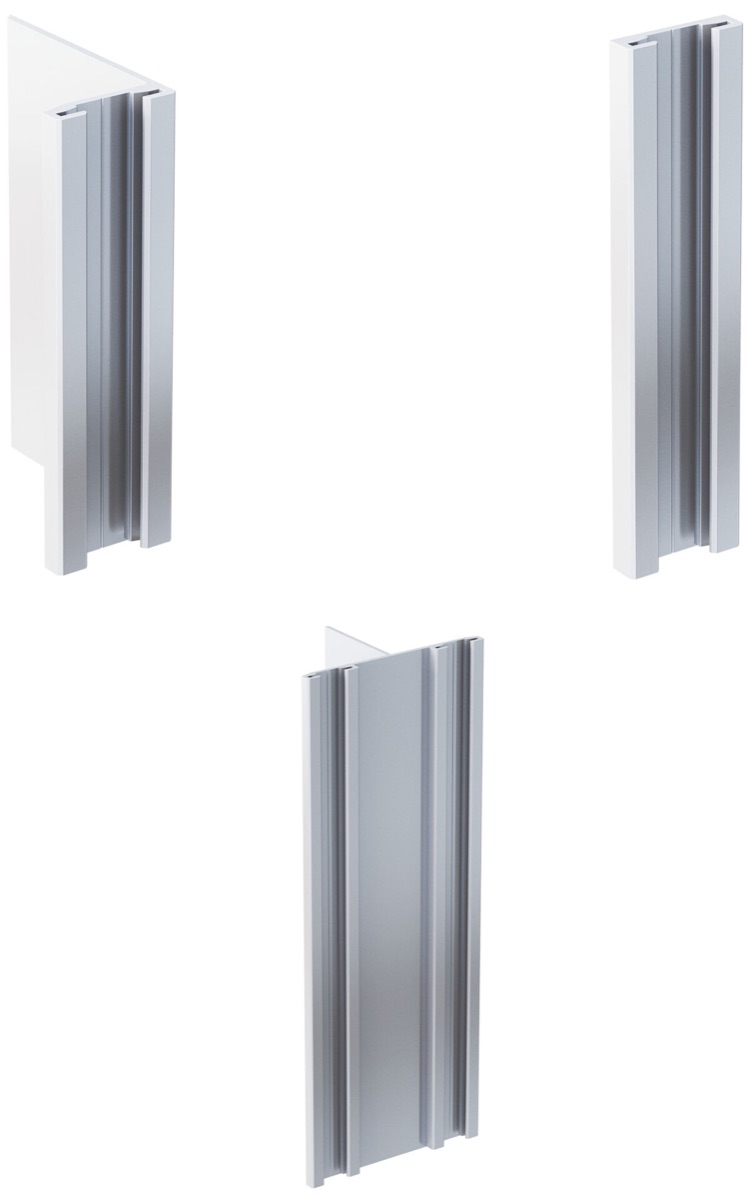

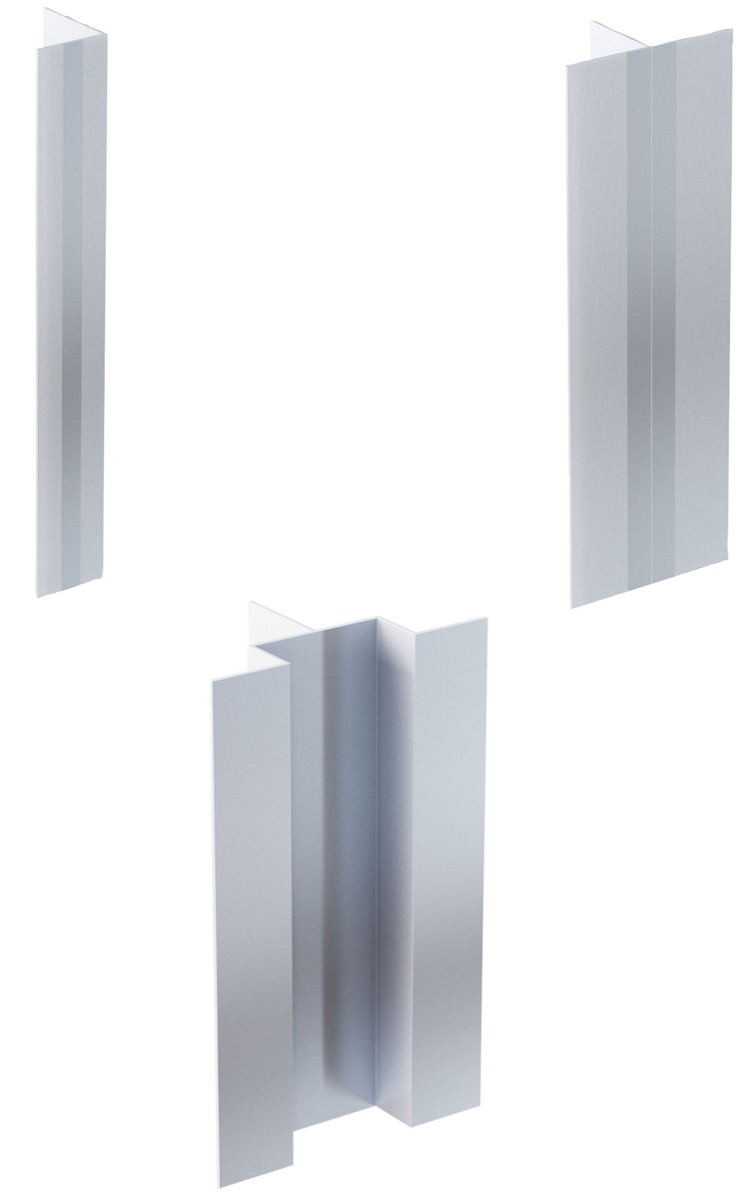

Ağır alt şasi sistemi için dikey profiller ATK101

Ürün No	Tanım	Genişlik	Derinlik	Kalınlık	Uzunluk	Renk
018441	FVP-Box 50x25x2 AL, 6 m	50 mm	25 mm	2 mm	6.000 mm	Alüminyum
077545	VP 30/2	50 mm	30 mm	2 mm	6.000 mm	Alüminyum
077546	VP 40/2	50 mm	40 mm	2 mm	6.000 mm	Alüminyum
048895	VP 50/2	50 mm	50 mm	2 mm	6.000 mm	Alüminyum
048896	VP 80/2	50 mm	80 mm	2 mm	6.000 mm	Alüminyum
048897	VP 100/2	50 mm	100 mm	2 mm	6.000 mm	Alüminyum
048898	VP 120/3	50 mm	120 mm	3 mm	6.000 mm	Alüminyum
097884	VP 150/3	50 mm	150 mm	3 mm	6.000 mm	Alüminyum
097885	VP 180/3	50 mm	180 mm	3 mm	6.000 mm	Alüminyum
077692	T 60	180 mm	60 mm	2 mm	6.000 mm	Alüminyum
509279	T110	180 mm	110 mm	2 mm	6.000 mm	Alüminyum
559426	PI-Profil 60/50, 6 m	60 mm	55 mm	2 mm	6.000 mm	Alüminyum
559425	PI-Profil 110/50, 6 m	110 mm	55 mm	2 mm	6.000 mm	Alüminyum
565203	ATK 103 V şapka profili 65/30/15, 6 m	65 mm	15 mm	2 mm	6.000 mm	Alüminyum
565204	ATK 103 V hat profili 116/60/15, 6 m	116 mm	15 mm	2 mm	6.000 mm	Alüminyum
559389	ATK 103 V şapka profili siyah, 6 m	116 mm	15 mm	2 mm	6.000 mm	siyah
565356	ATK 106 SZ 20 şapka profili, 6 m	96 mm	50 mm	2 mm	6.000 mm	Alüminyum
565703	şapka profili 120/30, 6 m	120 mm	30 mm	2 mm	6.000 mm	Alüminyum
559424	şapka profili 50, 6 m	120 mm	55 mm	2 mm	6.000 mm	Alüminyum

Hafif alt şasi sistemi için dikey profiller ATK100

Ürün No	Tanım	Genişlik	Derinlik	Kalınlık	Uzunluk	Renk
547552	T-Profil 40/50/2 düz, 6 m	40 mm	50 mm	2 mm	6.000 mm	Alüminyum
547554	T-Profil 60/52/2 siyah, 6 m	60 mm	52 mm	2 mm	6.000 mm	siyah
548276	T-Profil 60/52/2 düz, 6 m	60 mm	52 mm	2 mm	6.000 mm	Alüminyum
548280	T-Profil 80/52/2 düz, 6 m	80 mm	52 mm	2 mm	6.000 mm	Alüminyum
559387	T-Profil 100/50/2 düz siyah, 6 m	100 mm	50 mm	2 mm	6.000 mm	siyah
547555	T-Profil 100/50/2 düz, 6 m	100 mm	50 mm	2 mm	6.000 mm	Alüminyum
559384	T-Profil 120/50/2 düz, 6 m	120 mm	50 mm	2 mm	6.000 mm	Alüminyum
545601	T-Profil 40/52/2 siyah, 6 m	40 mm	52 mm	2 mm	6.000 mm	siyah
559383	L-Profil 40/50/2 düz, 6 m	40 mm	50 mm	2 mm	6.000 mm	Alüminyum
545589	T-Profil 40/52/2, 6 m	40 mm	52 mm	2 mm	6.000 mm	Alüminyum
559388	L-Profil 40/50/2 düz siyah, 6 m	40 mm	50 mm	2 mm	6.000 mm	siyah
548277	L-Profil 42/50/2, 6 m	42 mm	50 mm	2 mm	6.000 mm	Alüminyum
548286	L-Profil 42/50/2 siyah, 6 m	42 mm	50 mm	2 mm	6.000 mm	siyah
565926	T-Profil 40/52/2, 6 m	40 mm	52 mm	2,5 mm	6.000 mm	Alüminyum
559386	T-Profil 40/52/2,5 siyah, 6 m	40 mm	52 mm	2,5 mm	6.000 mm	siyah
559381	T-Profil 50/32/2-3, 6 m	50 mm	32 mm	2 mm	6.000 mm	Alüminyum
547167	T-Profil 70/52/2, 6 m	70 mm	52 mm	2 mm	6.000 mm	Alüminyum
548287	T-Profil 100/52/2 siyah, 6 m	100 mm	52 mm	2 mm	6.000 mm	siyah
548275	T-Profil 100/52/2, 6 m	100 mm	52 mm	2 mm	6.000 mm	Alüminyum
545603	T-Profil 110/52/2 siyah, 6 m	110 mm	52 mm	2 mm	6.000 mm	siyah
545600	T-Profil 110/52/2, 6 m	110 mm	52 mm	2 mm	6.000 mm	Alüminyum
559382	T-Profil 120/32/2-3, 6 m	120 mm	32 mm	2 mm	6.000 mm	Alüminyum
545602	T-Profil 120/52/2 siyah, 6 m	120 mm	52 mm	2 mm	6.000 mm	siyah
545599	T-Profil 120/52/2, 6 m	120 mm	52 mm	2 mm	6.000 mm	Alüminyum
565925	T-Profil 120/52/2, 6 m	120 mm	52 mm	2,5 mm	6.000 mm	Alüminyum
559385	T-Profil 120/52/2,5 siyah, 6 m	120 mm	52 mm	2,5 mm	6.000 mm	siyah
548278	T-Profil 150/52/2, 6 m	150 mm	52 mm	2 mm	6.000 mm	Alüminyum
548279	T-Profil 160/52/2, 6 m	160 mm	52 mm	2 mm	6.000 mm	Alüminyum
565000	Lale Profil 40/28/66/28/40, 6 m	146 mm	50 mm	2 mm	6.000 mm	Alüminyum

Panel kelepçe sistemi için dikey profiller ATK102

Ürün No	Tanım	Genişlik	Derinlik	Kalınlık	Uzunluk	Renk
565198	T-ana profil ATK 102, 6 m	23,5 mm	55 mm	2 mm	6.000 mm	Alüminyum
565197	ATK 102 Kaydırma profil, 6 m	23,5 mm	7 mm	2 mm	6.000 mm	Alüminyum
565201	ATK 102 L-kenar profili, 6 m	23,5 mm	55 mm	2 mm	6.000 mm	Alüminyum

Teknik Özellikler

Teknik özellikler
Malzeme	Alüminyum (ör. EN AW 6063, 6061)
Onay	DoP: BWM-LE-005
Onay	DoP: BWM-LE-006
Onay	DoP: BWM-LE-007
Onay	DoP: BWM-LE-008
