Altıgen Vida Başlı Çerçeve Dübeli SXRL
Çoklu gömme derinliği seçenekleriyle çok yönlü kullanım sunan, ETA onaylı çerçeve dübeli.
Talep birimi: Adet
Birim: Adet
- Hızlı teklif
- Güvenilir tedarik
- Geniş ürün gamı
Ürün Açıklaması
Altıgen vida başlı çerçeve dübeli SXRL, çoklu gömme derinliği seçenekleriyle çok yönlü kullanım sunan bir çerçeve sabitleme elemanıdır. SXRL 8 ve SXRL 10 için 50, 70 veya 90 mm; SXRL 14 için ise 70 veya 90 mm gömme derinliği seçilebilir.

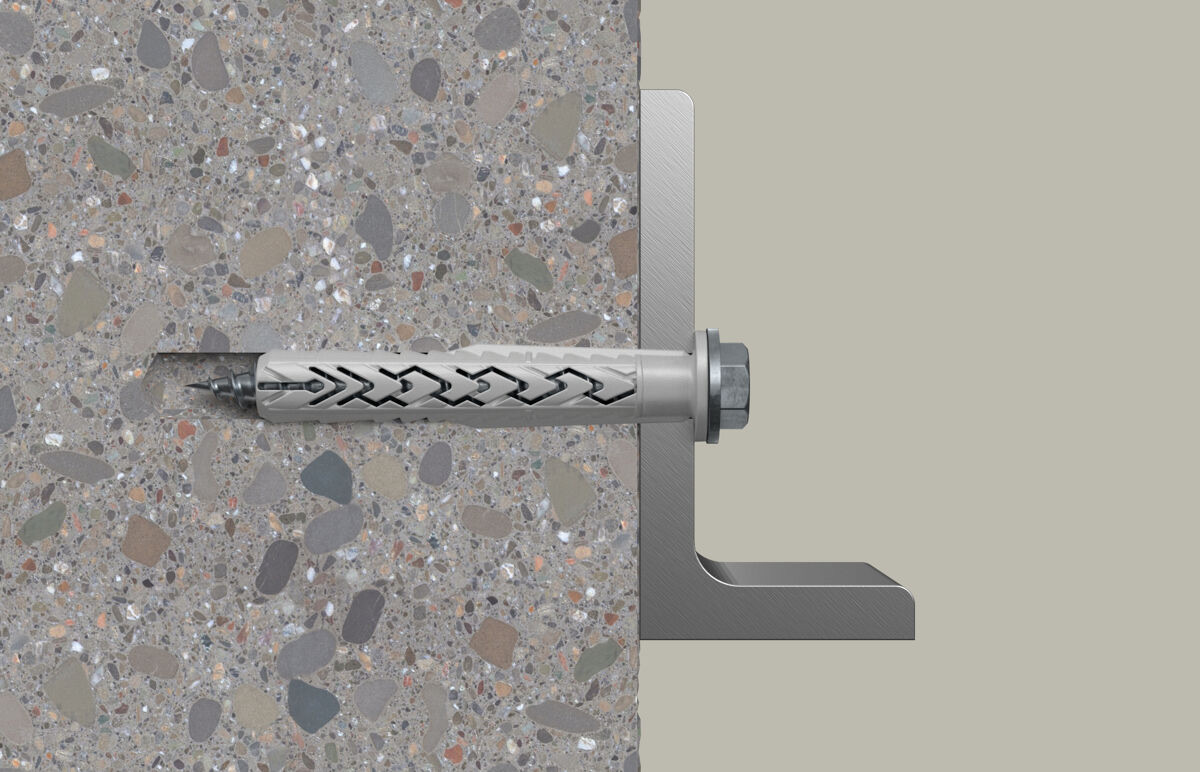

Tapanın özel geometrisi, tutma kuvvetlerinin delik boyunca eşit dağılmasını sağlar. Çatlaklı betonda tek noktadan sabitleme onayı sayesinde SXRL, tente çatıları ve dış korkuluk montajı gibi uygulamalarda tercih edilebilir. Derin ayar gerektiren montajlarda daha uzun nervürler, tapanın dönmesini önler.

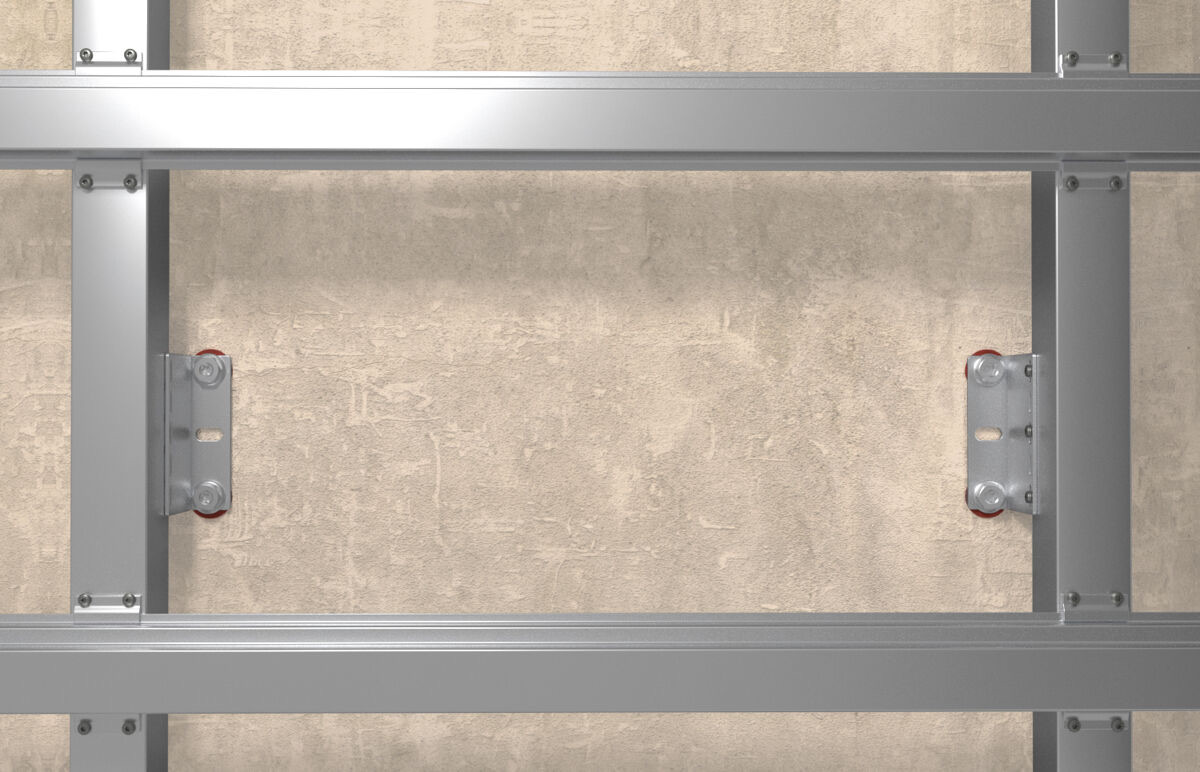

SXRL 14, basınç yüküne maruz kalan uygulamalar için de onaylıdır ve duvar braketi olmadan uzaktan monte edilen cephe yapılarında kullanılabilir. Pencere, kapı, mutfak dolabı, kiriş ve kablo kanalı montajı gibi geniş bir kullanım alanına sahiptir; 240 mm'ye kadar etkili uzunluk seçenekleriyle üretilir.
Kullanım Alanları
- Ahşap ve metalden yapılan dış cephe, tavan ve çatı altyapıları - Sıkıştırma yükü altında cephe alt yapıları (örn. duvar braketi olmadan uzaktan montaj) - Pencereler - Ana ve normal kapılar - Gardroplar - Mutfak dolapları - Kare ahşap - Kirişler - Duvar kaplaması - Metal braketler - Kablo kanalları - Kablo tepsileri
Avantajlar
- SXRL 8 ve SXRL 10 için 50, 70 veya 90 mm; SXRL 14 için 70 veya 90 mm çoklu gömme derinliği seçeneği, ürünü çok yönlü kullanıma uygun hale getirir. - Tapanın özel geometrisi, tutma kuvvetlerinin delik içinde eşit dağılmasını sağlar. - Çatlaklı betonda tek noktadan sabitleme onayı sayesinde, tente çatıları ve dış korkuluk montajı gibi uygulamalarda çelik ankrajlara alternatif olarak kullanılabilir. - Derin ayar gerektiren montajlarda daha uzun nervürler, tapanın dönmesini önler. - SXRL 14, basınç yüküne maruz uygulamalar için onaylıdır ve duvar braketi olmadan monte edilen cephe yapılarında kullanılabilir. - 240 mm'ye kadar etkili uzunluk seçenekleriyle her uygulamaya uygun tapa sunar.
Ürün Çeşitleri
| Ürün No | Tanım | Delme çapı (d0) | Dübel uzunluğu (l) | Montaj üzerinden min. delik derinliği (h2) | Kullanılabilir ankraj derinliği 50mm (tfix) | Kullanılabilir ankraj derinliği 70mm (tfix) |
|---|---|---|---|---|---|---|
| 540127 | SXRL 8 x 60 FUS | 8 mm | 60 mm | 70 mm | 10 mm | — |
| 540129 | SXRL 8 x 80 FUS | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 544547 | SXRL 8 x 80 FUS K NV | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 540130 | SXRL 8 x 100 FUS | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 544548 | SXRL 8 x 100 FUS K NV | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 540131 | SXRL 8 x 120 FUS | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 544549 | SXRL 8 x 120 FUS K NV | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 540133 | SXRL 8 x 140 FUS | 8 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 540134 | SXRL 8 x 160 FUS | 8 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 546506 | SXRL 10 x 60 FUS | 10 mm | 60 mm | 70 mm | 10 mm | — |
| 522719 | SXRL 10 x 80 FUS | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 536183 | SXRL 10 x 80 FUS K NV | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 536272 | SXRL 10 x 80 FUS B NV | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 522720 | SXRL 10 x 100 FUS | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 536185 | SXRL 10 x 100 FUS K NV | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 536273 | SXRL 10 x 100 FUS B NV | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 522721 | SXRL 10 x 120 FUS | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 536186 | SXRL 10 x 120 FUS K NV | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 536274 | SXRL 10 x 120 FUS B NV | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 522723 | SXRL 10 x 140 FUS | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 536187 | SXRL 10 x 140 FUS K NV | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 536275 | SXRL 10 x 140 FUS B NV | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 522724 | SXRL 10 x 160 FUS | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 536188 | SXRL 10 x 160 FUS K NV | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 536276 | SXRL 10 x 160 FUS B NV | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 522725 | SXRL 10 x 180 FUS | 10 mm | 180 mm | 190 mm | 130 mm | 110 mm |
| 544462 | SXRL 10 x 180 FUS E | 10 mm | 180 mm | 190 mm | 180 mm | 110 mm |
| 522726 | SXRL 10 x 200 FUS | 10 mm | 200 mm | 210 mm | 150 mm | 130 mm |
| 522727 | SXRL 10 x 230 FUS | 10 mm | 230 mm | 240 mm | 180 mm | 160 mm |
| 544463 | SXRL 10 x 230 FUS E | 10 mm | 230 mm | 240 mm | 130 mm | 160 mm |
| 522728 | SXRL 10 x 260 FUS | 10 mm | 260 mm | 270 mm | 210 mm | 190 mm |
| 522729 | SXRL 10 x 290 FUS | 10 mm | 290 mm | 300 mm | 240 mm | 220 mm |
| 530946 | SXRL 14 x 80 FUS | 14 mm | 80 mm | 95 mm | — | 10 mm |
| 530947 | SXRL 14 x 100 FUS | 14 mm | 100 mm | 115 mm | — | 30 mm |
| 530948 | SXRL 14 x 120 FUS | 14 mm | 120 mm | 135 mm | — | 50 mm |
| 534657 | SXRL 14 x 100 FUS E | 14 mm | 100 mm | 115 mm | 50 mm | 30 mm |
| 530949 | SXRL 14 x 140 FUS | 14 mm | 140 mm | 155 mm | — | 70 mm |
| 530950 | SXRL 14 x 160 FUS | 14 mm | 160 mm | 175 mm | — | 90 mm |
| 534658 | SXRL 14 x 160 FUS E | 14 mm | 160 mm | 175 mm | — | 90 mm |
| 530951 | SXRL 14 x 180 FUS | 14 mm | 180 mm | 195 mm | — | 110 mm |
| 530952 | SXRL 14 x 200 FUS | 14 mm | 200 mm | 215 mm | — | 130 mm |
| 534659 | SXRL 14 x 200 FUS E | 14 mm | 200 mm | 215 mm | — | 130 mm |
| 530953 | SXRL 14 x 230 FUS | 14 mm | 230 mm | 245 mm | — | 160 mm |
| 544464 | SXRL 14 x 230 FUS E | 14 mm | 230 mm | 245 mm | — | 160 mm |
| 530954 | SXRL 14 x 260 FUS | 14 mm | 260 mm | 275 mm | — | 190 mm |
| 540135 | SXRL 8 x 60 FUS A4 | 8 mm | 60 mm | 70 mm | 10 mm | — |
| 540136 | SXRL 8 x 80 FUS A4 | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 540137 | SXRL 8 x 100 FUS A4 | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 546507 | SXRL 10 x 60 FUS A4 | 10 mm | 60 mm | 70 mm | 10 mm | — |
| 522730 | SXRL 10 x 80 FUS A4 | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 522731 | SXRL 10 x 100 FUS A4 | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 522732 | SXRL 10 x 120 FUS A4 | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 522733 | SXRL 10 x 140 FUS A4 | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 522734 | SXRL 10 x 160 FUS A4 | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 522735 | SXRL 10 x 180 FUS A4 | 10 mm | 180 mm | 190 mm | 130 mm | 110 mm |
| 522736 | SXRL 10 x 200 FUS A4 | 10 mm | 200 mm | 210 mm | 150 mm | 130 mm |
| 522737 | SXRL 10 x 230 FUS A4 | 10 mm | 230 mm | 240 mm | 180 mm | 160 mm |
| 522738 | SXRL 10 x 260 FUS A4 | 10 mm | 260 mm | 270 mm | 210 mm | 190 mm |
Teknik Özellikler
| Onaylı zeminler | Düşey delikli tuğla, Gazbeton, Hafif betondan yapılmış içi boş bloklar, Delikli kum-kireç tuğla, Termal yalıtım blokları, Hafif ve normal betondan yapılmış dolu blok, Dolu tuğla, Sağlam kum-kireç tuğla, Beton ≧ C12/15 |
|---|---|
| Ayrıca uygun zeminler | Yoğun yapılı doğal taş, Alçıdan yapılan dolu levhalar |
| Onay | ETA-07/0121 |
| Performans Beyanı (DoP) | DoP No. 0329 |
| Diğer referans | 21-009-1(2 |
