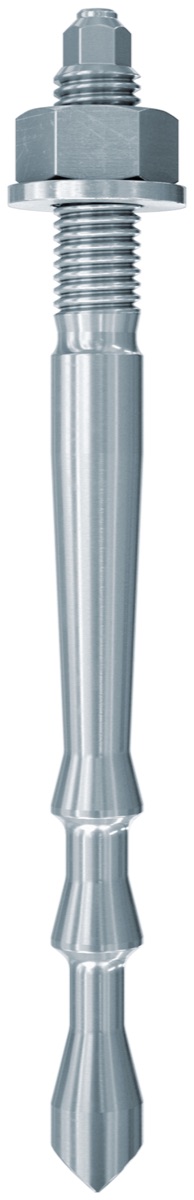

Highbond Dübel FHB II-A L

Çatlaklı betonda maksimum çekme yükleri için geliştirilmiş, geniş gömme derinlikli highbond dübel rotu.

Kategori Kimyasal Ankrajlar
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

Highbond dübel FHB II-A L, geniş gömme derinliği sayesinde sistemin maksimum yük değerlerine ulaşmasını sağlar; bu da daha az sabitleme noktası ve daha küçük ankraj plakaları ile çalışmaya imkan tanır.

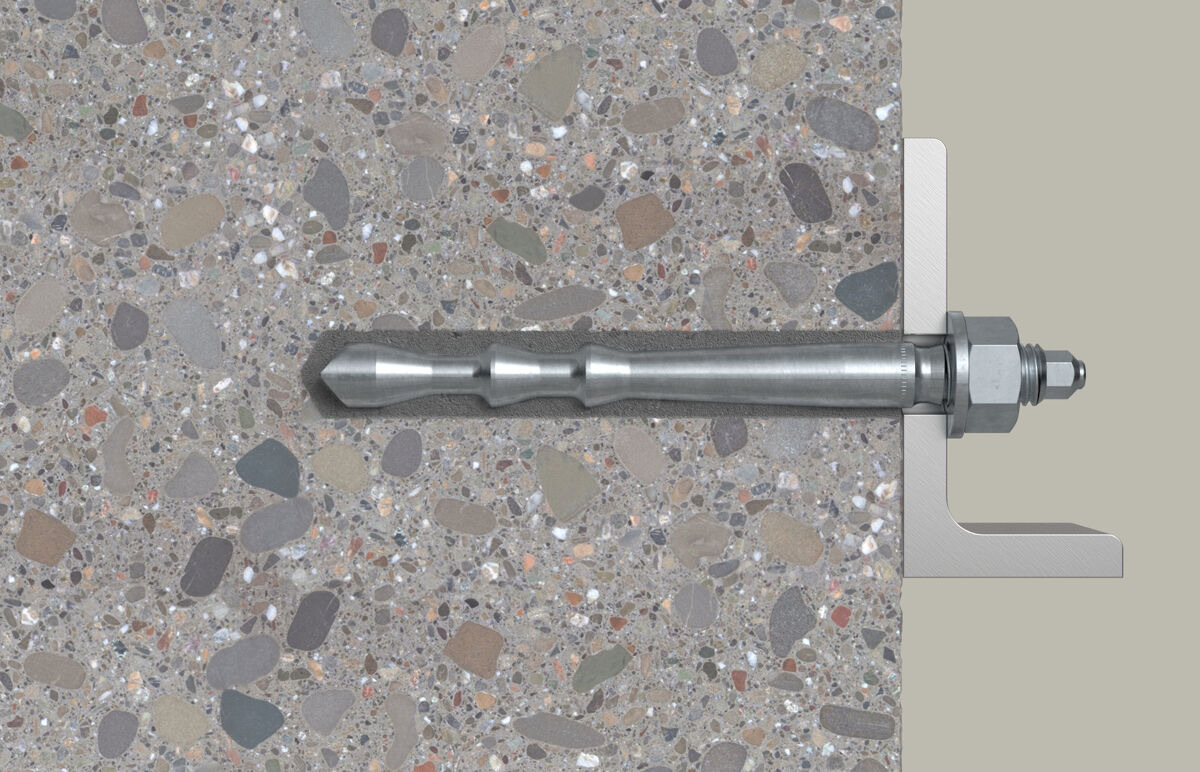

Dübel rotunun koni şekli yüksek gerilmeli yükler için optimize edilmiştir ve çatlaklı betonda en iyi performansı sağlar. Ürün hem kapsüllerle hem de enjeksiyon harcıyla kullanım için onaylıdır.

FHB II-P/-PF kapsül ile kombinasyonda gömme deliği temizliği gerekmez, bu da montaj süresinden tasarruf sağlar. FIS HB ile kullanıldığında ise sabitlenecek parça üzerinden, ek bir alet gerekmeden halkasal boşluk doldurma yöntemiyle montaj mümkündür.

Kullanım Alanları

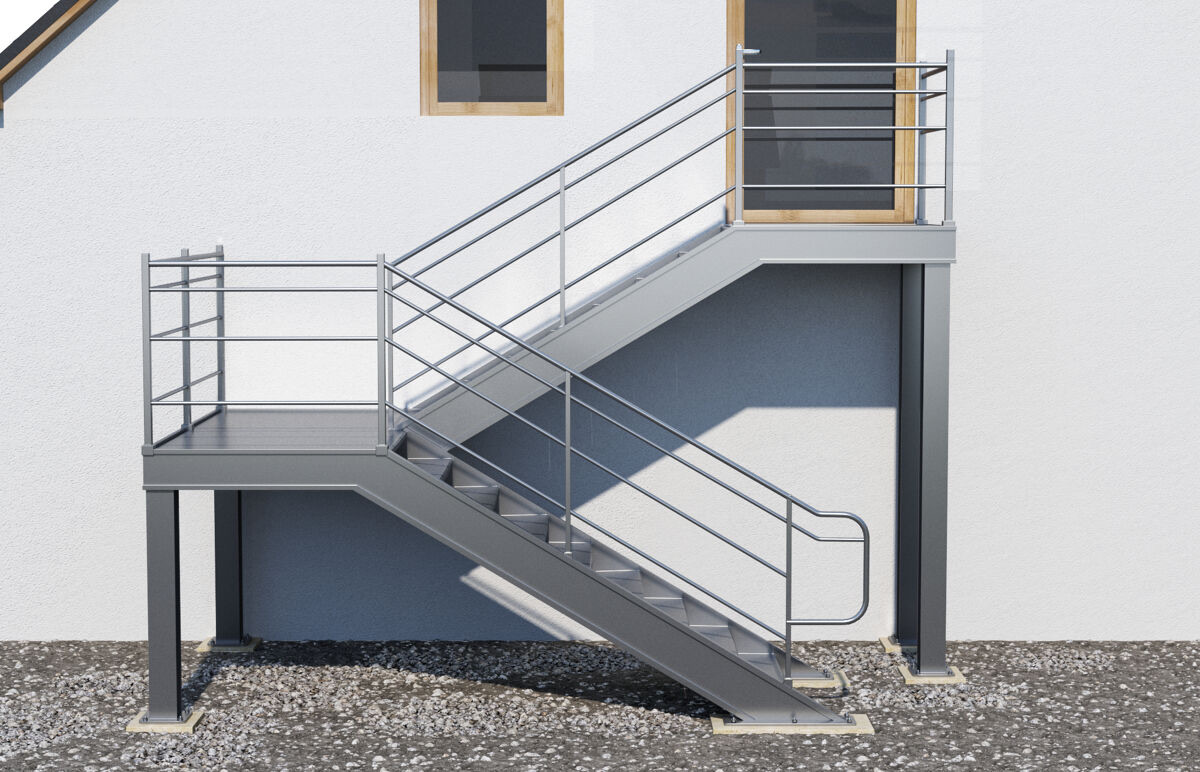

- Korkuluklar - Dış cepheler - Merdivenler - Çelik köşebentler - Makinalar - Silo kurulumları - Direkler - Çarpışma koruma - Çelik konstrüksiyonlar - Ahşap yapılar

Avantajlar

- Geniş gömme derinliği maksimum yük değerlerine ulaşmayı sağlar; böylece daha az sabitleme noktası ve daha küçük ankraj plakaları yeterli olur. - Dübel rotunun koni şekli yüksek gerilmeli yükler için optimize edilmiştir ve çatlaklı betonda en iyi performansı sunar. - Hem kapsüllerle hem de enjeksiyon harcıyla kullanım için onaylıdır, bu da uygulamada maksimum esneklik sağlar. - FHB II-P/-PF kapsül ile kullanıldığında gömme deliği temizliği gerekmez, montaj süresinden tasarruf sağlar. - FIS HB ile kombinasyonda, ek bir alet kullanmadan sabitlenecek parça üzerinden montaj mümkündür.

Ürün Çeşitleri

Ürün No	Tanım	Delme çapı (d0)	Delik derinliği (h0)	Ankraj derinliği (hef)	Max. montaj kalınlığı (tfix)	Diş (M)
097032	FHB II-A L M8 x 60/10	10 mm	75 mm	60 mm	10 mm	M8
097033	FHB II-A L M8 x 60/30	10 mm	75 mm	60 mm	30 mm	M8
097034	FHB II-A L M8 x 60/50	10 mm	75 mm	60 mm	50 mm	M8
096907	FHB II-A L M10 x 95/10	12 mm	110 mm	95 mm	10 mm	M10
096940	FHB II-A L M10 x 95/20	12 mm	110 mm	95 mm	20 mm	M10
096941	FHB II-A L M10 x 95/60	12 mm	110 mm	95 mm	60 mm	M10
096942	FHB II-A L M10 x 95/100	12 mm	110 mm	95 mm	100 mm	M10
506893	FHB II-A L M12 x 100/10	14 mm	115 mm	100 mm	10 mm	M12
506894	FHB II-A L M12 x 100/25	14 mm	115 mm	100 mm	25 mm	M12
506895	FHB II-A L M12 x 100/60	14 mm	115 mm	100 mm	60 mm	M12
506896	FHB II-A L M12 x 100/100	14 mm	115 mm	100 mm	100 mm	M12
096943	FHB II-A L M12 x 120/10	14 mm	135 mm	120 mm	10 mm	M12
096944	FHB II-A L M12 x 120/25	14 mm	135 mm	120 mm	25 mm	M12
097014	FHB II-A L M12 x 120/60	14 mm	135 mm	120 mm	60 mm	M12
097031	FHB II-A L M12 x 120/100	14 mm	135 mm	120 mm	100 mm	M12
506903	FHB II-A L M16 x 125/30	18 mm	140 mm	125 mm	30 mm	M16
506904	FHB II-A L M16 x 125/60	18 mm	140 mm	125 mm	60 mm	M16
506905	FHB II-A L M16 x 125/100	18 mm	140 mm	125 mm	100 mm	M16
506911	FHB II-A L M16 x 145/30	18 mm	160 mm	145 mm	30 mm	M16
506912	FHB II-A L M16 x 145/60	18 mm	160 mm	145 mm	60 mm	M16
506913	FHB II-A L M16 x 145/100	18 mm	160 mm	145 mm	100 mm	M16
097035	FHB II-A L M16 x 160/30	18 mm	175 mm	160 mm	30 mm	M16
097038	FHB II-A L M16 x 160/60	18 mm	175 mm	160 mm	60 mm	M16
097070	FHB II-A L M16 x 160/100	18 mm	175 mm	160 mm	100 mm	M16
097071	FHB II-A L M20 x 210/50	25 mm	235 mm	210 mm	50 mm	M20
546323	FHB II-A L M20 x 210/100	25 mm	235 mm	210 mm	100 mm	M20
052370	FHB II-A L M20 x 210/150	25 mm	235 mm	210 mm	150 mm	M20
552056	FHB II-A L M20 x 210/200	25 mm	235 mm	210 mm	200 mm	M20
506920	FHB II-A L M24 x 210/50	25 mm	235 mm	210 mm	50 mm	M24
097298	FHB II-A L M8 x 60/10 A4	10 mm	75 mm	60 mm	10 mm	M8
097299	FHB II-A L M8 x 60/30 A4	10 mm	75 mm	60 mm	30 mm	M8
097440	FHB II-A L M8 x 60/50 A4	10 mm	75 mm	60 mm	50 mm	M8
097616	FHB II-A L M10 x 95/10 A4	12 mm	110 mm	95 mm	10 mm	M10
097617	FHB II-A L M10 x 95/20 A4	12 mm	110 mm	95 mm	20 mm	M10
097618	FHB II-A L M10 x 95/40 A4	12 mm	110 mm	95 mm	40 mm	M10
097619	FHB II-A L M10 x 95/60 A4	12 mm	110 mm	95 mm	60 mm	M10
097620	FHB II-A L M10 x 95/100 A4	12 mm	110 mm	95 mm	100 mm	M10
506897	FHB II-A L M12 x 100/10 A4	14 mm	115 mm	100 mm	10 mm	M12
506898	FHB II-A L M12 x 100/25 A4	14 mm	115 mm	100 mm	25 mm	M12
506899	FHB II-A L M12 x 100/40 A4	14 mm	115 mm	100 mm	40 mm	M12
537065	FHB II-A L M12 x 100/50 GS A4	14 mm	115 mm	100 mm	50 mm	M12
506901	FHB II-A L M12 x 100/60 A4	14 mm	115 mm	100 mm	60 mm	M12
506902	FHB II-A L M12 x 100/100 A4	14 mm	115 mm	100 mm	100 mm	M12
097621	FHB II-A L M12 x 120/10 A4	14 mm	135 mm	120 mm	10 mm	M12
097622	FHB II-A L M12 x 120/25 A4	14 mm	135 mm	120 mm	25 mm	M12
097623	FHB II-A L M12 x 120/40 A4	14 mm	135 mm	120 mm	40 mm	M12
097624	FHB II-A L M12 x 120/60 A4	14 mm	135 mm	120 mm	60 mm	M12
097625	FHB II-A L M12 x 120/100 A4	14 mm	135 mm	120 mm	100 mm	M12
506906	FHB II-A L M16 x 125/30 A4	18 mm	140 mm	125 mm	30 mm	M16
506909	FHB II-A L M16 x 125/60 A4	18 mm	140 mm	125 mm	60 mm	M16
506910	FHB II-A L M16 x 125/100 A4	18 mm	140 mm	125 mm	100 mm	M16
506914	FHB II-A L M16 x 145/30 A4	18 mm	160 mm	145 mm	30 mm	M16
506915	FHB II-A L M16 x 145/60 A4	18 mm	160 mm	145 mm	60 mm	M16
506916	FHB II-A L M16 x 145/100 A4	18 mm	160 mm	145 mm	100 mm	M16
097626	FHB II-A L M16 x 160/30 A4	18 mm	175 mm	160 mm	30 mm	M16
097627	FHB II-A L M16 x 160/60 A4	18 mm	175 mm	160 mm	60 mm	M16
097628	FHB II-A L M16 x 160/100 A4	18 mm	175 mm	160 mm	100 mm	M16
097629	FHB II-A L M20 x 210/50 A4	25 mm	235 mm	210 mm	50 mm	M20
506921	FHB II-A L M24 x 210/50 A4	25 mm	235 mm	210 mm	50 mm	M24
097696	FHB II-A L M8 x 60/10 C	10 mm	75 mm	60 mm	10 mm	M8
097699	FHB II-A L M10 x 95/20 C	12 mm	110 mm	95 mm	20 mm	M10
097700	FHB II-A L M12 x 120/25 C	14 mm	135 mm	120 mm	25 mm	M12
097702	FHB II-A L M16 x 160/30 C	18 mm	175 mm	160 mm	30 mm	M16
097703	FHB II-A L M20 x 210/50 C	25 mm	235 mm	210 mm	50 mm	M20

Teknik Özellikler

Teknik özellikler
Onaylar	ETA-05/0164
DoP	DoP No. 0282
Diğer belgeler	GS 3.2/16-352-1
Onaylı beton sınıfı	C20/25'den C50/60'a kadar çatlaklı ve çatlaksız beton
Ayrıca uygun	Beton C12/15
