Ağır Hizmet Tipi Kanal Sistemi FMS

Kanal sistemlerini bina yapılarına ve masif profillere bağlamak için kullanılan FMCE bağlantı elemanı ve destek profili ailesi.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet · 10 adet/paket (üretici tablosu)

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

FMCE, kanal sistemlerini bina yapılarına ve masif profillere bağlamak için kullanılan geniş bir bağlantı elemanı ailesidir. Aile; FMCE ve FMCE-L bağlantı elemanlarının yanı sıra masif profil FMP, konsol FMC, uç kapağı FMEC, kayar eleman FMFS, sabit nokta U-cıvata FMFS UB, bağlantı elemanları FMPC ve FMUF, değişken braket FMVB, kiriş kelepçesi FMBC, montaj açısı FMA ve sele flanşı FMSF gibi çok sayıda tamamlayıcı parçayı kapsar.

Bu parçalar, çok boyutlu kanal yapılarının kurulmasında ve kanallar ile bina yapıları arasındaki bağlantıların stabil şekilde oluşturulmasında kullanılır.

Kullanım Alanları

- Parça üzerinden sistemle kanallar ve bina yapıları arasındaki bağlantıların stabil şekilde kurulması - Çok boyutlu kanal yapıları için bağlantı parçalarının oluşturulması - Masif profil ile bina yapıları arasında sağlam bağlantıların kurulması

Ürün Çeşitleri

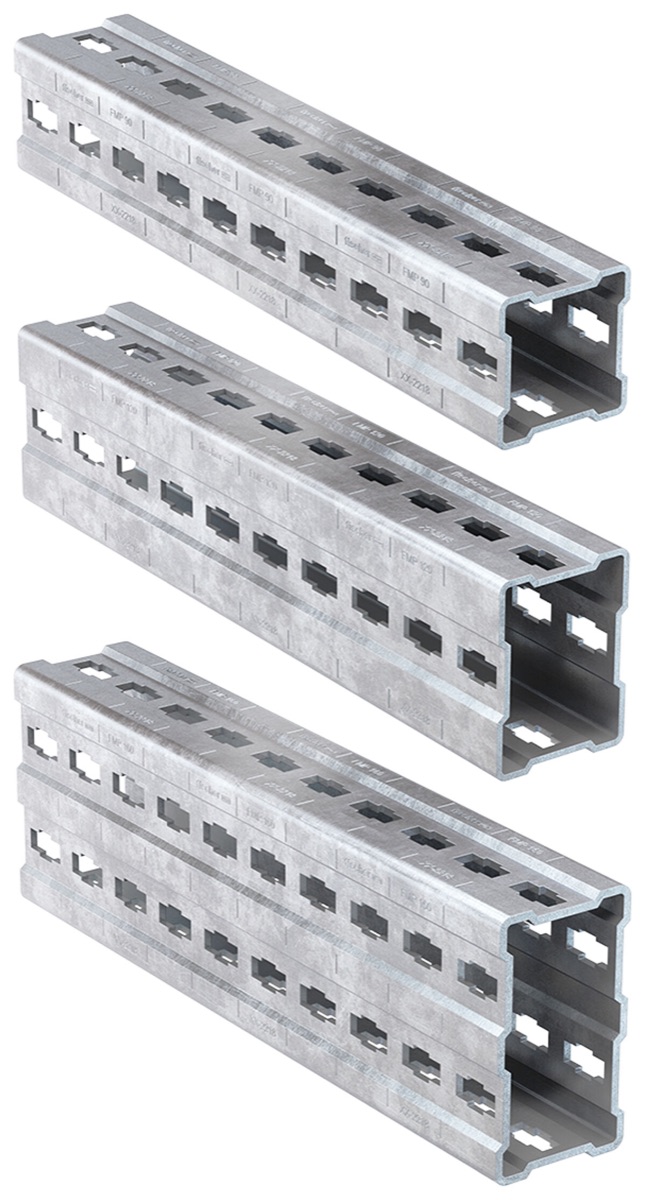

Bağlantı elemanı FMCE

Ürün No	Tanım	Genişlik (B)	Yüksekliği (H)	Miktar
547815	FMCE M12/M16	91 mm	134 mm	10 adet
547817	FMCE 3/4	91 mm	134 mm	10 adet
547816	FMCE 1/2	91 mm	134 mm	10 adet

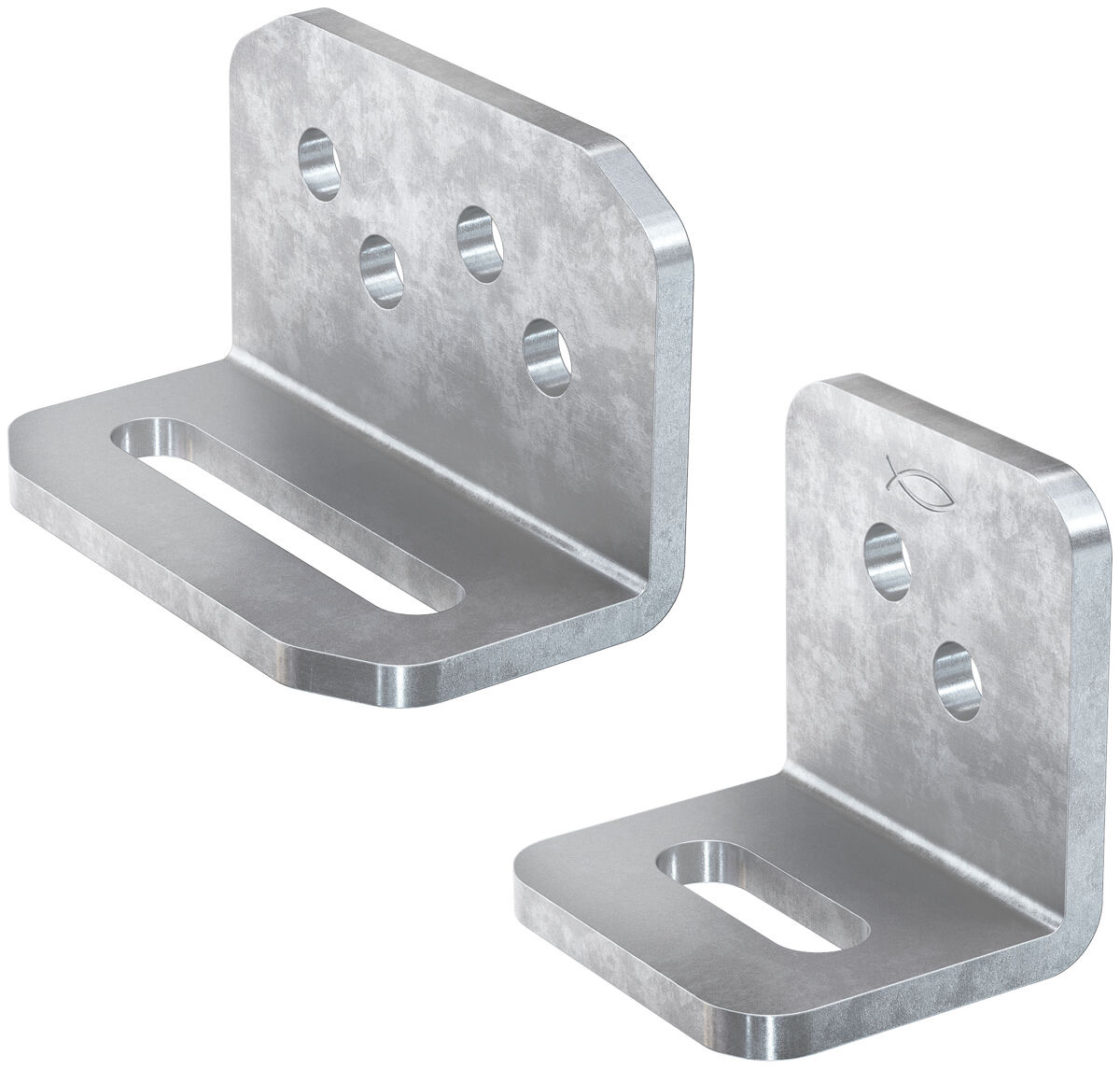

Bağlantı elemanı FMCE-L

Ürün No	Tanım	Yuva (Lxs)	Uzunluk	Genişlik (B)	Yüksekliği (H)	Miktar
554240	FMCE-L kurz M16	50 x 17,5 mm	80 mm	71 mm	84 mm	20 adet
554241	FMCE-L kurz M20	50 x 22 mm	80 mm	71 mm	84 mm	20 adet
554239	FMCE-L kurz M12	50 x 13,5 mm	80 mm	71 mm	84 mm	20 adet
547818	FMCE-L M12	100 x 13,5 mm	130 mm	71 mm	84 mm	10 adet
547819	FMCE-L M16	100 x 17,5 mm	130 mm	71 mm	84 mm	10 adet
547820	FMCE-L M20	100 x 22 mm	130 mm	71 mm	84 mm	10 adet

Masif Profil FMP

Ürün No	Tanım	Uzunluk	Profil ağırlığı	Kalınlık (S)	Profil kesiti	Yüksekliği (H)
560562	FMP 90/2,5 - 3 m	3.000 mm	6,14 kg/m	2,5 mm	7,18 cm²	90 mm
560563	FMP 90/2,5 - 6 m	6.000 mm	6,14 kg/m	2,5 mm	7,18 cm²	90 mm
547795	FMP 90 3 m	3.000 mm	9,2 kg/m	4 mm	10,97 cm²	90 mm
547796	FMP 90 6 m	6.000 mm	9,2 kg/m	4 mm	10,97 cm²	90 mm
547797	FMP 120 3 m	3.000 mm	11,11 kg/m	4 mm	13,37 cm²	120 mm
547798	FMP 120 6 m	6.000 mm	11,11 kg/m	4 mm	13,37 cm²	120 mm
547799	FMP 160 6 m	6.000 mm	15,95 kg/m	5 mm	18,91 cm²	160 mm
547800	FMP 160 8 m	8.000 mm	15,95 kg/m	5 mm	18,91 cm²	160 mm

Konsol FMC

Ürün No	Tanım	Uzunluk	Genişlik (B)	Yüksekliği (H)	Kalınlık (S)	Tavsiye edilen max. statik yük yük durumu 1 (Fempf)
547802	FMC 90 - 500	500 mm	230 mm	230 mm	15 mm	24,6 kN
547803	FMC 90 - 750	750 mm	230 mm	230 mm	15 mm	16,4 kN
547804	FMC 90 - 1000	1.000 mm	230 mm	230 mm	15 mm	12,3 kN
547805	FMC 90 - 1500	1.500 mm	230 mm	230 mm	15 mm	7,8 kN

Uç kapağı FMEC

Ürün No	Tanım	Profil için	Miktar
547806	FMEC 90	FMP 90	100 adet
547807	FMEC 120	FMP 120	60 adet
547808	FMEC 160	FMP 160	40 adet

Boru ayağı kayar elemanı FMFS

Ürün No	Tanım	Uzunluk	Genişlik (B)	Kalınlık (S)	Miktar
547853	FMFS SP	113 mm	40 mm	4,5 mm	10 adet
547854	FMFS SH	130 mm	35 mm	4 mm	10 adet
547856	FMFS DP6	130 mm	35 mm	6 mm	20 adet
547855	FMFS DP4	130 mm	35 mm	4 mm	20 adet
547857	FMFS LL	130 mm	60 mm	6 mm	20 adet

Sabit konumlu FMFS S ve M

Ürün No	Tanım	Uzunluk	Genişlik (B)	Toplam yükseklik	Delik çapı (D)	Kalınlık (S)
547861	FMFS M	140 mm	54 mm	175 - 240 mm	17 mm	6 mm
547860	FMFS S	140 mm	54 mm	115 - 175 mm	14 mm	6 mm

Sabit nokta U-cıvata FMFS UB

Ürün No	Tanım	Diş (A)	Uzunluk L1	Uzunluk L2	Genişlik (B)	Miktar
547850	FMFS UB 90	M12	130 mm	45 mm	91 mm	50 adet
547851	FMFS UB 120	M12	160 mm	45 mm	91 mm	40 adet
547852	FMFS UB 160	M12	200 mm	45 mm	91 mm	30 adet

Bağlantı elemanı FMPC

Ürün No	Tanım	Profil için	Uzunluk	Genişlik (B)	Diş (M)	Kalınlık (S)
554236	FMPC 90	FMP 90/4,0	320 mm	81 mm	M12	8 mm
554237	FMPC 120	FMP 120/4,0	320 mm	111 mm	M12	8 mm
554238	FMPC 160	FMP 160/5,0	320 mm	150 mm	M12	8 mm
547801	FMPC	FMP 90/2,5	220 mm	72 mm	M12	8 mm

Bağlantı elemanı FMUF

Ürün No	Tanım	Uzunluk	Genişlik (B)	Yüksekliği (H)	Kalınlık (S)	Miktar
547847	FMUF 90	250 mm	90 mm	91 mm	6 mm	8 adet
547848	FMUF 120	250 mm	90 mm	121 mm	6 mm	8 adet
547849	FMUF 160	250 mm	90 mm	161 mm	6 mm	8 adet

Değişken braket FMVB

Ürün No	Tanım	Uzunluk	Çelik kiriş genişliği için	Genişlik (B)	Yüksekliği (H)	Kalınlık (S)
547832	FMVB-P	175 mm	—	—	180 mm	8 mm
547833	FMVB BP S	250 mm	100 - 160 mm	125 mm	40,5 mm	12 mm
547834	FMVB BP M	330 mm	180 - 240 mm	125 mm	40,5 mm	15 mm
547835	FMVB BP L	400 mm	240 - 300 mm	125 mm	40,5 mm	15 mm
554242	FMVB-PII	190 mm	—	90 mm	67 mm	12 mm

Kiriş kelepçesi FMBC

Ürün No	Tanım	Profil için	Diş (A)	Genişlik (B)	Miktar
547836	FMBC 90	FMP 90	M12	140 mm	4 adet
547837	FMBC 120	FMP 120	M12	140 mm	4 adet
547838	FMBC 160	FMP 160	M12	140 mm	4 adet

Kiriş kelepçesi FMBC M12 ve M16

Ürün No	Tanım	Diş (A)	Uzunluk	Miktar
547839	FMBC M12	M12	130 mm	16 adet
547840	FMBC M16	M16	150 mm	12 adet

Montaj açısı FMA

Ürün No	Tanım	Uzunluk	Genişlik (B)	Yüksekliği (H)	Kalınlık (S)	Miktar
547844	FMA 90	277,5 mm	77,5 mm	148 mm	6 mm	4 adet
547845	FMA 120	277,5 mm	77,5 mm	148 mm	6 mm	4 adet
547846	FMA 160	350 mm	77,5 mm	148 mm	6 mm	4 adet

Montaj açısı FMA 3 ve FMA 4

Ürün No	Tanım	Uzunluk	Genişlik (B)	Yüksekliği (H)	Kalınlık (S)	Miktar
547843	FMA 4	190 mm	90 mm	190 mm	6 mm	8 adet
547842	FMA 3	190 mm	90 mm	90 mm	6 mm	10 adet

Sele flanşı FMSF

Ürün No	Tanım	Profil için	Çelik kiriş genişliği için	Uzunluk	Genişlik (B)	Yüksekliği (H)
547823	FMSF 90L	FMP 90	240 - 300 mm	400 mm	250 mm	180 mm
547822	FMSF 90M	FMP 90	180 - 240 mm	330 mm	200 mm	180 mm
547821	FMSF 90S	FMP 90	100 - 160 mm	230 mm	230 mm	180 mm
547826	FMSF 120L	FMP 120	240 - 300 mm	400 mm	250 mm	180 mm
547825	FMSF 120M	FMP 120	180 - 240 mm	330 mm	200 mm	180 mm
547824	FMSF 120S	FMP 120	100 - 160 mm	230 mm	230 mm	180 mm
547828	FMSF 160L	FMP 160	240 - 300 mm	400 mm	250 mm	180 mm
547827	FMSF 160M	FMP 160	180 - 240 mm	330 mm	200 mm	180 mm

Taban plakası FMSF BP

Ürün No	Tanım	Uzunluk	Çelik kiriş genişliği için	Genişlik (B)	Kalınlık (S)	Miktar
547829	FMSF BP S	230 mm	100 - 160 mm	230 mm	12 mm	1 adet
547830	FMSF BP M	330 mm	180 - 240 mm	200 mm	12 mm	1 adet
547831	FMSF BP L	400 mm	240 - 300 mm	250 mm	12 mm	1 adet

Teknik Özellikler

Teknik özellikler
Onay	EPD-Kiwa-EE-000489-EN
Malzeme (altıgen cıvata)	Çelik, dayanım sınıfı 8 / 8.8
