Çivi Dübeli FNA II

Sökülebilir yangın önleme panelleri ve seri bağlantılar için kısa gömme derinlikli, kolay montajlı çivi dübeli ailesi.

Kategori Çelik Ankrajlar
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

Ara parça FNA II, sökülebilir yangın önleme panellerinin montajı için geliştirilmiş, kolay kurulan bir sabitleme çözümüdür. Çivi dübeli FNA II, FNA II RB, FNA II-H / FNA II-OE ve FNA II M6 çeşitleriyle seri bağlantılarda da kullanılabilir.

Özel aktif prensip sayesinde kolay çekiç montajı sağlanır; son derece kısa gömme derinliği donatı vuruşlarını önleyerek sorunsuz montaja imkân tanır. Optimize edilmiş genleşme klipsi, baş üstü montajlarda dübelin düşmesini engeller.

Kullanım Alanları

- Yangın önleme levhaları - Yangın önleme panelleri - Havalandırma sistemleri - Tel askıları - Montaj rayları - Metal kelepçeler - Ahşap ve metal altyapılar (karkas)

Avantajlar

- Özel aktif prensip, kolay ve hızlı çekiç montajı sağlar. - Kısa gömme derinliği donatı vuruşlarını önler ve sorunsuz montaja imkân tanır. - Optimize genleşme klipsi, baş üstü montajda dübelin düşmesini engeller. - Geniş şaft kesiti yüksek yük taşıma kapasitesi ve güvenlik sağlar. - Farklı baş tipleri, çok çeşitli sabitleme türlerine imkân tanır. - Yangın önleme levhalarının hasarsız sökülüp yeniden kullanılabilmesini sağlar. - Titreşim, rüzgar ve itme-çekme etkilerine karşı güvenli ankraj sunar.

Ürün Çeşitleri

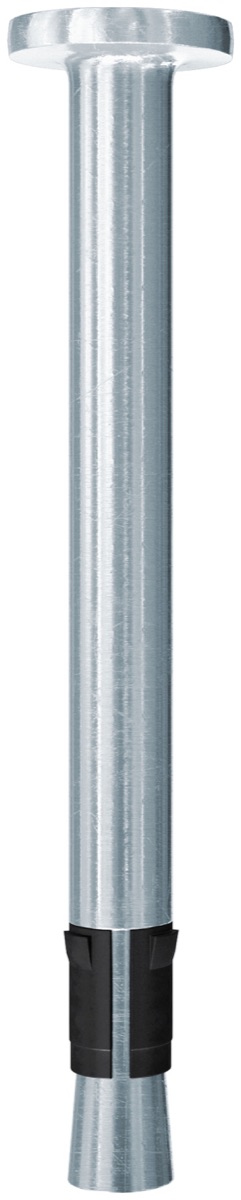

Ara parça FNA II

Ürün No	Tanım	Kablo-ø	Boy A	Boy B	Boy C	İçin uyarlanmıştır
504533	Spacer FNA II 30x17/13	1,5 mm	17 mm	15 mm	13 mm	FNA II 6/15
502724	Spacer FNA II 30x22/18	1,5 mm	22 mm	20 mm	18 mm	FNA II 6/20
504534	Pin 16	—	—	—	—	—

Çivi dübel FNA II RB

Ürün No	Tanım	Dübel uzunluğu	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Önceden pozisyonlanmış montaj için min. delik derinliği (h1)	Etkili ankraj derinliği (hef)
530674	FNA II 6 x 30/30 A4 RB	68 mm	6 mm	66 mm	36 mm	30 mm
530798	FNA II 6 x 30/30 A4 RB	68 mm	6 mm	66 mm	36 mm	30 mm

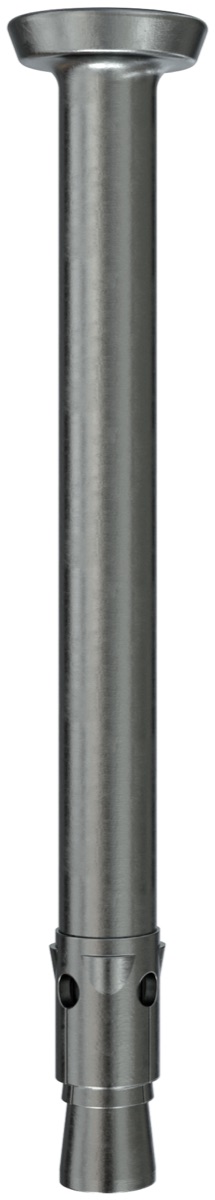

Çivi dübeli FNA II

Ürün No	Tanım	Dübel uzunluğu	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. montaj kalınlığı (tfix)	Kafa-ø (dh)
044121	FNA II 6 x 25/5	37,5 mm	6 mm	40 mm	5 mm	13 mm
044115	FNA II 6 x 30/5	42,5 mm	6 mm	45 mm	5 mm	13 mm
530419	FNA II 6 x 30/15	52,5 mm	6 mm	55 mm	15 mm	13 mm
530420	FNA II 6 x 30/15 (200St.)	—	—	—	—	—
044116	FNA II 6 x 30/30	67,5 mm	6 mm	70 mm	30 mm	13 mm
044117	FNA II 6 x 30/50	87,5 mm	6 mm	90 mm	50 mm	13 mm
044118	FNA II 6 x 30/75	112,5 mm	6 mm	115 mm	75 mm	13 mm
044119	FNA II 6 x 30/100	137,5 mm	6 mm	140 mm	100 mm	13 mm
044120	FNA II 6 x 30/120	157,5 mm	6 mm	160 mm	120 mm	13 mm
044122	FNA II 6 x 30/5 A4	42,5 mm	6 mm	45 mm	5 mm	13 mm
540877	FNA II 6 x 30/15 A4 (200ST)	—	6 mm	—	—	—
502737	FNA II 6 x 30/20 A4	55 mm	6 mm	60 mm	20 mm	13 mm
044123	FNA II 6 x 30/30 A4	67,5 mm	6 mm	70 mm	30 mm	13 mm
046023	FNA II 6 x 30/40 A4	77,5 mm	6 mm	80 mm	40 mm	13 mm
046024	FNA II 6 x 30/50 A4	87,5 mm	6 mm	90 mm	50 mm	13 mm
046025	FNA II 6 x 30/60 A4	97,5 mm	6 mm	100 mm	60 mm	13 mm
516939	FNA II 6 x 30/90 A4	125 mm	6 mm	130 mm	90 mm	—
516940	FNA II 6 x 30/100 A4	135 mm	6 mm	140 mm	100 mm	13 mm
516941	FNA II 6 x 30/120 A4	155 mm	6 mm	160 mm	120 mm	—
516942	FNA II 6 x 30/125 A4	160 mm	6 mm	165 mm	125 mm	—
044124	FNA II 6 x 30/5 C	42,5 mm	6 mm	45 mm	5 mm	13 mm
518443	FNA II 6 x 30 M6/5 C	—	6 mm	—	—	—
044125	FNA II 6 x 30/30 C	67,5 mm	6 mm	70 mm	30 mm	13 mm
500569	FNA II 6 x 30/50 C	87,5 mm	6 mm	90 mm	50 mm	13 mm
500573	FNA II 6 x 30/75 C	112,5 mm	6 mm	115 mm	75 mm	13 mm
506404	FNA II 6 x30/80 C	—	6 mm	—	—	13 mm
500574	FNA II 6 x 30/100 C	137,5 mm	6 mm	140 mm	100 mm	13 mm

FNA II-H / FNA II-OE çivi dübel

Ürün No	Tanım	Dübel uzunluğu	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Kanca/halka iç çapı	Miktar
044127	FNA II 6 x 25 OE	54 mm	6 mm	35 mm	10 mm	50 adet
044126	FNA II 6 x 25 H	54 mm	6 mm	35 mm	10 mm	50 adet

FNA II M6 çivi dübel

Ürün No	Tanım	Dübel uzunluğu	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. montaj kalınlığı (tfix)	Diş (M)
044111	FNA II 6 x 25 M6/5	45 mm	6 mm	40 mm	5 mm	M6
044109	FNA II 6 x 30 M6/5	50 mm	6 mm	45 mm	5 mm	M6
046022	FNA II 6 x 30 M6/10	55 mm	6 mm	45 mm	10 mm	M6
044114	FNA II 6 x 30 M8/5	51 mm	6 mm	45 mm	5 mm	M8
044112	FNA II 6 x 30 M6/5 A4	50 mm	6 mm	45 mm	5 mm	M6
044113	FNA II 6 x 30 M6/5 C	50 mm	6 mm	45 mm	5 mm	M6
044110	FNA II 6 x 30 M6 x 41	41 mm	6 mm	40 mm	—	M6

Teknik Özellikler

Teknik özellikler
Onaylı beton sınıfı (çatlaklı)	C12/15 - C50/60 (çoklu yapısal olmayan montaj)
Onaylı beton sınıfı (çatlaklı ve çatlaksız)	C12/15 - C50/60 (yük taşımasız sistemlerin çok noktalı sabitlemesi)
Ayrıca uygun zeminler	Sağlam kum-kireç tuğla, yoğun yapılı doğal taş, öngermeli içi boşluklu beton döşemeler
Onaylar	ETA-06/0175, DoP No. 0235
Diğer sertifika	GS 6.1/21-076-1
Yangın test raporları	2006-Efectis-R0560, 2006-CVB-R0559, 2006-Efectis-R0561
