Havşa Vida Başlı Çerçeve Dübeli SXRL
SXRL, havşa başlı vidayla birlikte kullanılan, çoklu ankraj derinliği seçenekleri ve çatlaklı betonda tekli sabitleme onayıyla öne çıkan uzun genleşmeli bir çerçeve dübelidir.
Talep birimi: Adet
Birim: Adet
- Hızlı teklif
- Güvenilir tedarik
- Geniş ürün gamı
Ürün Açıklaması
SXRL, havşa vida başlı versiyonuyla pencere, kapı ve dış cephe altyapılarının sabitlenmesinde kullanılan uzun genleşmeli bir çerçeve dübelidir. SXRL 8 ve SXRL 10 çeşitleri 50, 70 ve 90 mm; SXRL 14 çeşidi ise 70 ve 90 mm gömme derinliği seçenekleri sunar ve 290 mm'ye kadar etkili uzunluklarla geniş bir uygulama yelpazesine hitap eder.

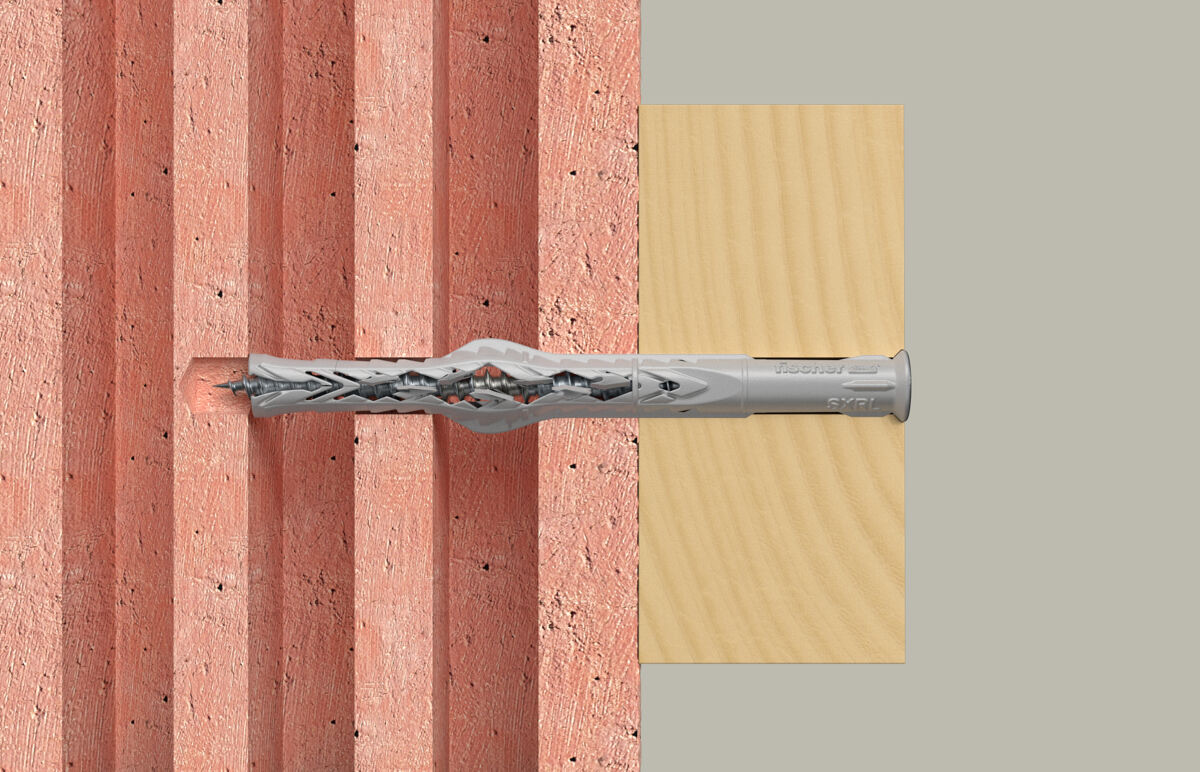

Tapanın özel geometrisi tutma kuvvetlerinin deliğe eşit dağılmasını sağlar. Çatlaklı betonda tekli sabitleme için onaylanmış olması, SXRL'yi tente çatıları ve dış korkuluk montajı gibi uygulamalarda çelik ankrajlara alternatif haline getirir. SXRL 14 ayrıca basınç yüküne maruz kalan uygulamalar için onaylıdır ve duvar braketi olmadan monte edilen cephe yapılarında kullanılabilir.
Kullanım Alanları

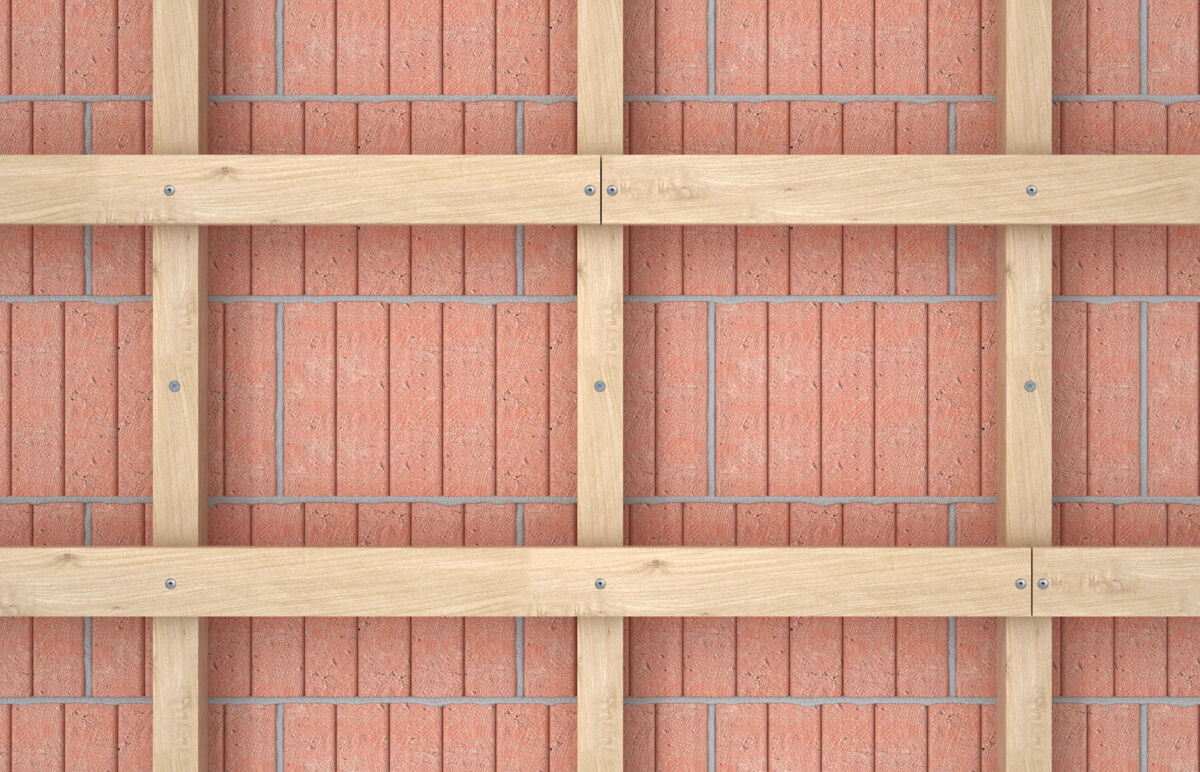

- Ahşap ve metalden yapılan dış cephe, tavan ve çatı altyapıları - Sıkıştırma yükü altında cephe altyapıları (duvar braketi olmadan uzaktan montaj gibi) - Pencereler - Ana ve normal kapılar - Gardroplar - Mutfak dolapları - Kare ahşap - Kirişler - TV konsolları - Duvar kaplaması - Metal braketler - Metal destekler - Kablo kanalları - Kablo tepsileri
Avantajlar
- SXRL 8 ve SXRL 10 için 50, 70, 90 mm; SXRL 14 için 70 ve 90 mm çoklu gömme derinliği ile çok yönlü kullanım sağlar. - Tapanın özel geometrisi tutma kuvvetlerinin deliğe eşit olarak dağılmasını sağlar. - Çatlaklı betonda tekli sabitleme onayı, çelik ankrajlara alternatif olarak tente çatıları ve dış korkuluk montajı gibi görevlerde kullanım imkânı sağlar. - Derin ayarlarda daha uzun nervürler montaj sırasında dübelin dönmesini önler. - SXRL 14, basınç yüküne maruz uygulamalar için onaylıdır ve duvar braketi olmadan monte edilen cephelerde kullanılabilir. - 290 mm'ye kadar etkili uzunluk seçenekleriyle her uygulama için uygun tapa sunar.
Ürün Çeşitleri
| Ürün No | Tanım | Delme çapı (d0) | Dübel uzunluğu (l) | Montaj üzerinden min. delik derinliği (h2) | Kullanılabilir ankraj derinliği 50mm (tfix) | Kullanılabilir ankraj derinliği 70mm (tfix) |
|---|---|---|---|---|---|---|
| 540113 | SXRL 8 x 60 T | 8 mm | 60 mm | 70 mm | 10 mm | — |
| 540114 | SXRL 8 x 80 T | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 544550 | SXRL 8 x 80 T K NV | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 544454 | SXRL 8 x 80 T B | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 540115 | SXRL 8 x 100 T | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 544551 | SXRL 8 x 100 T K NV | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 544455 | SXRL 8 x 100 T B | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 540116 | SXRL 8 x 120 T | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 544552 | SXRL 8 x 120 T K NV | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 544456 | SXRL 8 x 120 T B | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 544458 | SXRL 8 x 120 T E | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 540117 | SXRL 8 x 140 T | 8 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 544459 | SXRL 8 x 140 T E | 8 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 540118 | SXRL 8 x 160 T | 8 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 544460 | SXRL 8 x 160 T E | 8 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 546477 | SXRL 10 x 60 T | 10 mm | 60 mm | 70 mm | 10 mm | — |
| 522698 | SXRL 10 x 80 T | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 536190 | SXRL 10 x 80 T K NV | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 536277 | SXRL 10 x 80 T B NV | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 522699 | SXRL 10 x 100 T | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 536191 | SXRL 10 x 100 T K NV | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 536278 | SXRL 10 x 100 T B NV | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 522700 | SXRL 10 x 120 T | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 536192 | SXRL 10 x 120 T K NV | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 536279 | SXRL 10 x 120 T B NV | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 522701 | SXRL 10 x 140 T | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 536193 | SXRL 10 x 140 T K NV | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 536280 | SXRL 10 x 140 T B NV | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 522703 | SXRL 10 x 160 T | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 536194 | SXRL 10 x 160 T K NV | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 536281 | SXRL 10 x 160 T B NV | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 522704 | SXRL 10 x 180 T | 10 mm | 180 mm | 190 mm | 130 mm | 110 mm |
| 544228 | SXRL 10 x 180 T E | 10 mm | 180 mm | 190 mm | 130 mm | 110 mm |
| 522705 | SXRL 10 x 200 T | 10 mm | 200 mm | 210 mm | 150 mm | 130 mm |
| 534176 | SXRL 10 x 200 T E | 10 mm | 200 mm | 210 mm | 150 mm | 130 mm |
| 522706 | SXRL 10 x 230 T | 10 mm | 230 mm | 240 mm | 180 mm | 160 mm |
| 534177 | SXRL 10 x 230 T E | 10 mm | 230 mm | 240 mm | 180 mm | 160 mm |
| 522707 | SXRL 10 x 260 T | 10 mm | 260 mm | 270 mm | 210 mm | 190 mm |
| 544461 | SXRL 10 x 260 T E | 10 mm | 260 mm | 270 mm | 210 mm | 190 mm |
| 522708 | SXRL 10 x 290 T | 10 mm | 290 mm | 300 mm | 240 mm | 220 mm |
| 530921 | SXRL 14 x 100 T | 14 mm | 100 mm | 115 mm | — | 30 mm |
| 530922 | SXRL 14 x 120 T | 14 mm | 120 mm | 135 mm | — | 50 mm |
| 530923 | SXRL 14 x 140 T | 14 mm | 140 mm | 155 mm | — | 70 mm |
| 530924 | SXRL 14 x 160 T | 14 mm | 160 mm | 175 mm | — | 90 mm |
| 530925 | SXRL 14 x 180 T | 14 mm | 180 mm | 195 mm | — | 110 mm |
| 530926 | SXRL 14 x 200 T | 14 mm | 200 mm | 215 mm | — | 130 mm |
| 530927 | SXRL 14 x 230 T | 14 mm | 230 mm | 245 mm | — | 160 mm |
| 530928 | SXRL 14 x 260 T | 14 mm | 260 mm | 275 mm | — | 190 mm |
| 530929 | SXRL 14 x 300 T | 14 mm | 300 mm | 315 mm | — | 230 mm |
| 530930 | SXRL 14 x 330 T | 14 mm | 330 mm | 345 mm | — | 260 mm |
| 530931 | SXRL 14 x 360 T | 14 mm | 360 mm | 375 mm | — | 290 mm |
| 540119 | SXRL 8 x 60 T A4 | 8 mm | 60 mm | 70 mm | 10 mm | — |
| 540121 | SXRL 8 x 80 T A4 | 8 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 540123 | SXRL 8 x 100 T A4 | 8 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 540124 | SXRL 8 x 120 T A4 | 8 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 540125 | SXRL 8 x 140 T A4 | 8 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 540126 | SXRL 8 x 160 T A4 | 8 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 546505 | SXRL 10 x 60 T A4 | 10 mm | 60 mm | 70 mm | 10 mm | — |
| 522709 | SXRL 10 x 80 T A4 | 10 mm | 80 mm | 90 mm | 30 mm | 10 mm |
| 522710 | SXRL 10 x 100 T A4 | 10 mm | 100 mm | 110 mm | 50 mm | 30 mm |
| 522711 | SXRL 10 x 120 T A4 | 10 mm | 120 mm | 130 mm | 70 mm | 50 mm |
| 522712 | SXRL 10 x 140 T A4 | 10 mm | 140 mm | 150 mm | 90 mm | 70 mm |
| 522713 | SXRL 10 x 160 T A4 | 10 mm | 160 mm | 170 mm | 110 mm | 90 mm |
| 522714 | SXRL 10 x 180 T A4 | 10 mm | 180 mm | 190 mm | 130 mm | 110 mm |
| 522715 | SXRL 10 x 200 T A4 | 10 mm | 200 mm | 210 mm | 150 mm | 130 mm |
| 522716 | SXRL 10 x 230 T A4 | 10 mm | 230 mm | 240 mm | 180 mm | 160 mm |
| 522717 | SXRL 10 x 260 T A4 | 10 mm | 260 mm | 270 mm | 210 mm | 190 mm |
| 522718 | SXRL 10 x 290 T A4 | 10 mm | 290 mm | 300 mm | 240 mm | 220 mm |
Teknik Özellikler
| Onaylar | ETA-07/0121, DoP No. 0329, 21-009-1(2 |
|---|---|
| Onaylı yapı malzemeleri | Düşey delikli tuğla, gazbeton, hafif betondan içi boş bloklar, delikli kum-kireç tuğla, termal yalıtım blokları, hafif ve normal betondan dolu blok, dolu tuğla, sağlam kum-kireç tuğla, beton ≥ C12/15 |
| Ayrıca uygun yapı malzemeleri | Yoğun yapılı doğal taş, alçıdan yapılan dolu levhalar |
