Klipsli Dübel FAZ II Plus

Dinamik yüklü kurulumlar için sistem bileşeni olan Dinamik Set ve klipsli dübel FAZ II Plus ailesi; şapka somunlu, geniş pullu ve HBS gibi çeşitlerle mimari açıdan gelişmiş ankraj çözümleri sunar.

Kategori Çelik Ankrajlar
Marka Fischer

Etiketler

Talep birimi: Adet · 10 adet/paket (üretici tablosu)

Ürün çeşidi * Miktar Birim

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

Dinamik Set, dinamik yüklere maruz kalan kurulumlarda FAZ II Plus klipsli dübeliyle birlikte kullanılan bir sistem bileşenidir. Aile; standart FAZ II Plus, geniş pullu FAZ II Plus GS, başlık somunlu FAZ II Plus H, ahşap yapı standardına uygun geniş pullu FAZ II Plus HBS ve şapka somunlu FAZ II Plus Şapka Somun çeşitlerinden oluşur. Şapka somunlu versiyon, kapalı şekli sayesinde kazasız montaj sağlar ve mimari açıdan gelişmiş uygulamalar için uygundur.

Sistem, matkap deliği temizliğine gerek kalmadan M8-M24 aralığında hızlı ve kolay montaj sunar. Beton C12/15-C80/90, çelik lifli beton ve masif kum-kireç tuğlası gibi farklı taban malzemeleri için onay sertifikaları mevcuttur; ankraj derinliği değiştirilebildiğinden yükler milimetrik hassasiyette ayarlanabilir.

FAZ II Plus, M10-M24 çaplarında FFD dolgu diski kullanılarak veya kullanılmadan C1 ve C2 performans kategorisindeki sismik yükleri karşılar; M16-M24 çapları için dinamik yüklerde kullanımı ETA belgesiyle güvence altına alınmıştır. Harici bağımsız bir değerlendirme, M10-M16 çaplarında 120 yıla kadar hizmet ömrünü onaylamaktadır. FAZ II Plus GS, özel geniş pulu sayesinde uzun delikli çelik armatürlerin sabitlenmesine uygundur; FAZ II Plus HBS ise DIN 1052 ahşap yapı standardına göre ekstra büyük rondelayla eşik ve kiriş sabitlemelerinde daha iyi kuvvet aktarımı sağlar.

Kullanım Alanları

- Çelik konstrüksiyonlar - Korkuluklar - Konsollar - Tüneller - Asansörler - Kaldırma platformları - Konveyör bantları - Pompalar - Merdivenler - Kablo kanalları - Makineler - Cepheler - Ahşap konstrüksiyonlar - Oluklu deliklere sahip ankraj plakaları - Yarıklı delikli cephe alt yapıları - Gergi ankrajı - Ahşap kirişlerin ankrajlanması

Avantajlar

- Matkap deliği temizliğine gerek kalmadan M8-M24 aralığında hızlı ve kolay montaj - Farklı taban malzemeleri (beton C12/15-C80/90, çelik lifli beton, masif kum-kireç tuğla) için geniş onay kapsamı - ETA belgesiyle artan çekme mukavemeti sayesinde daha az sabitleme noktası ve ankraj ile montaj imkânı - M16-M24 çaplarında dinamik yüklerde kullanım ETA ile güvence altına alınmıştır - M10-M24 çaplarında, FFD dolgu diskiyle veya diski olmadan C1 ve C2 sismik performans kategorisine uygundur - Yükler, değişken ankraj derinlikleri sayesinde milimetre hassasiyetinde ayarlanabilir - Şapka somunlu versiyon, kapalı şekli sayesinde mimari açıdan gelişmiş ve kazasız montaj sunar - FAZ II Plus GS'nin geniş pulu uzun delikli çelik armatürlerin sabitlenmesini kolaylaştırır - FAZ II Plus HBS, ahşap yapı standardına uygun geniş rondelasıyla eşik ve kirişlerde daha iyi kuvvet aktarımı sağlar

Ürün Çeşitleri

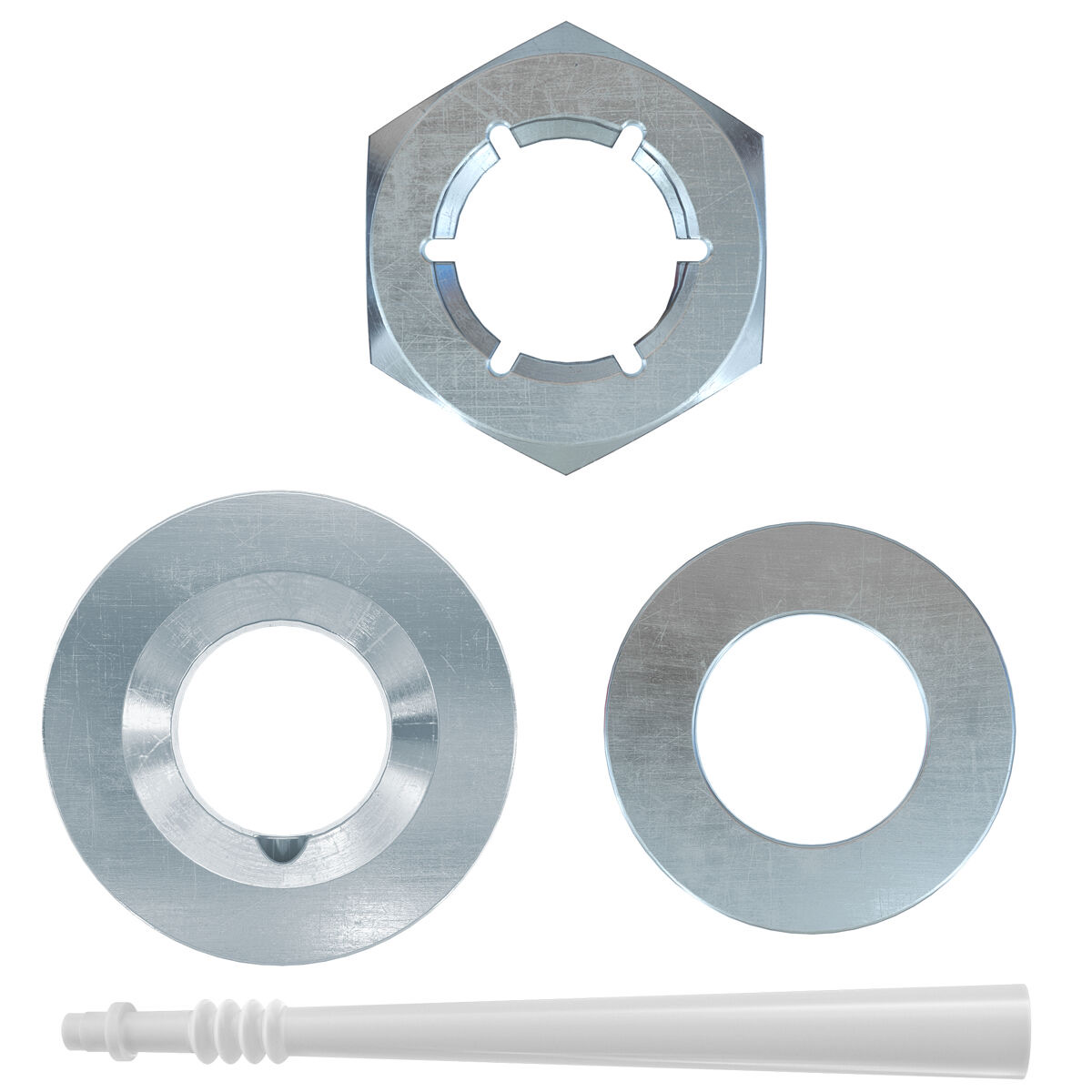

Dinamik set

Ürün No	Tanım	Dış (d)	Kalınlık	Min. bağlanan parça kalınlığı	Eşleşme	Miktar
568785	Dynamic set M16	38 mm	11 mm	15 mm	FAZ II Plus M16	10 adet
568786	Dynamic set M20	46 mm	13 mm	20 mm	FAZ II Plus M20	10 adet
568787	Dynamic set M24	54 mm	17 mm	12 mm	FAZ II Plus M24	10 adet
568788	Dynamic set M16 R	40 mm	11 mm	15 mm	FAZ II Plus M16 R	10 adet
568789	Dynamic set M20 R	50 mm	13 mm	20 mm	FAZ II Plus M20 R	10 adet
568790	Dynamic set M24 R	55 mm	17 mm	24 mm	FAZ II Plus M24 R	10 adet

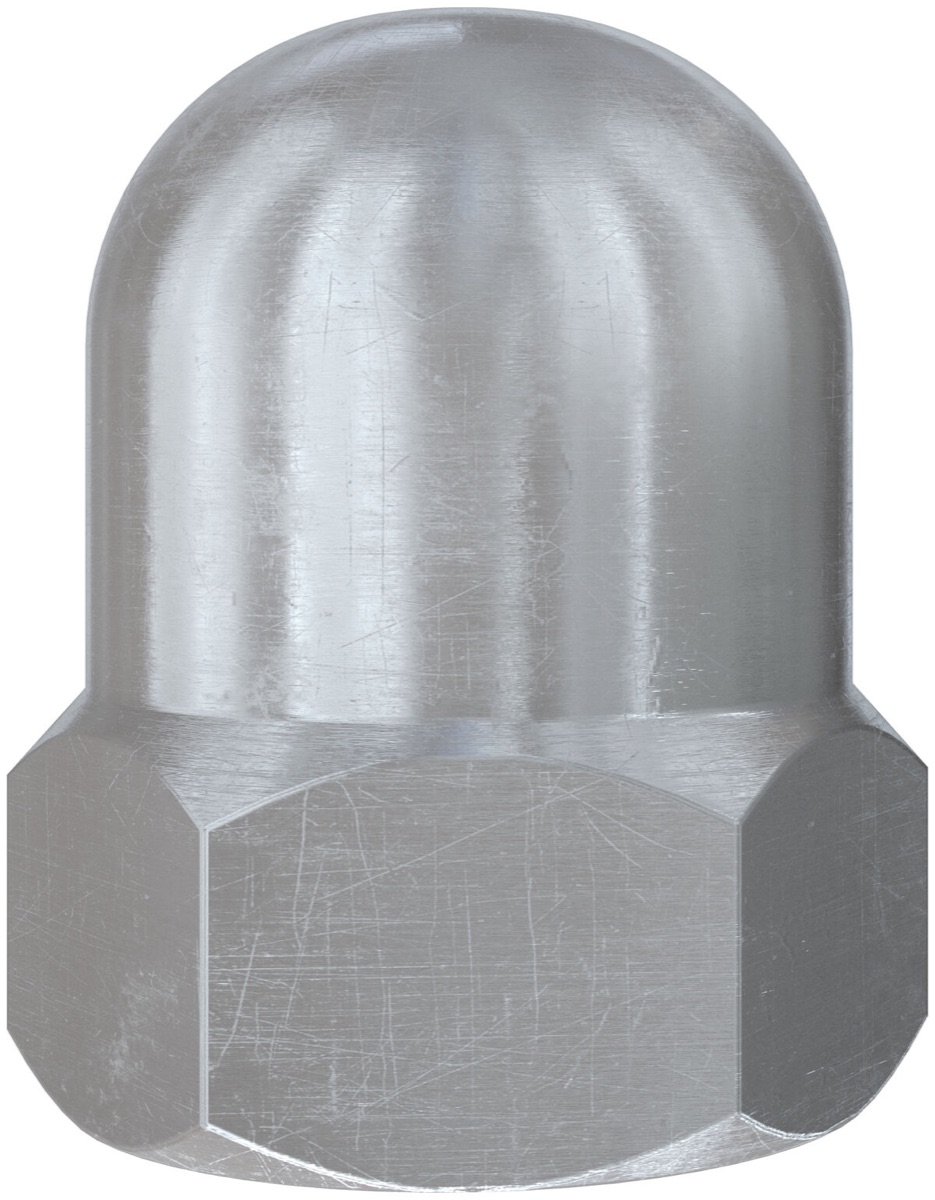

FAZ II Plus klipsli dübeli için şapka somun

Ürün No	Tanım	Diş (ØxUzunluk)	Anahtar boyutu	Miktar
569126	Şapka Somunu FAZ II Plus M10	M10 mm	17 mm	20 adet
569127	Şapka Somunu FAZ II Plus M10 R	M10 mm	17 mm	20 adet
569129	Şapka Somunu FAZ II Plus M12 R	M12 mm	19 mm	20 adet
569128	Şapka Somunu FAZ II Plus M12	M12 mm	19 mm	20 adet

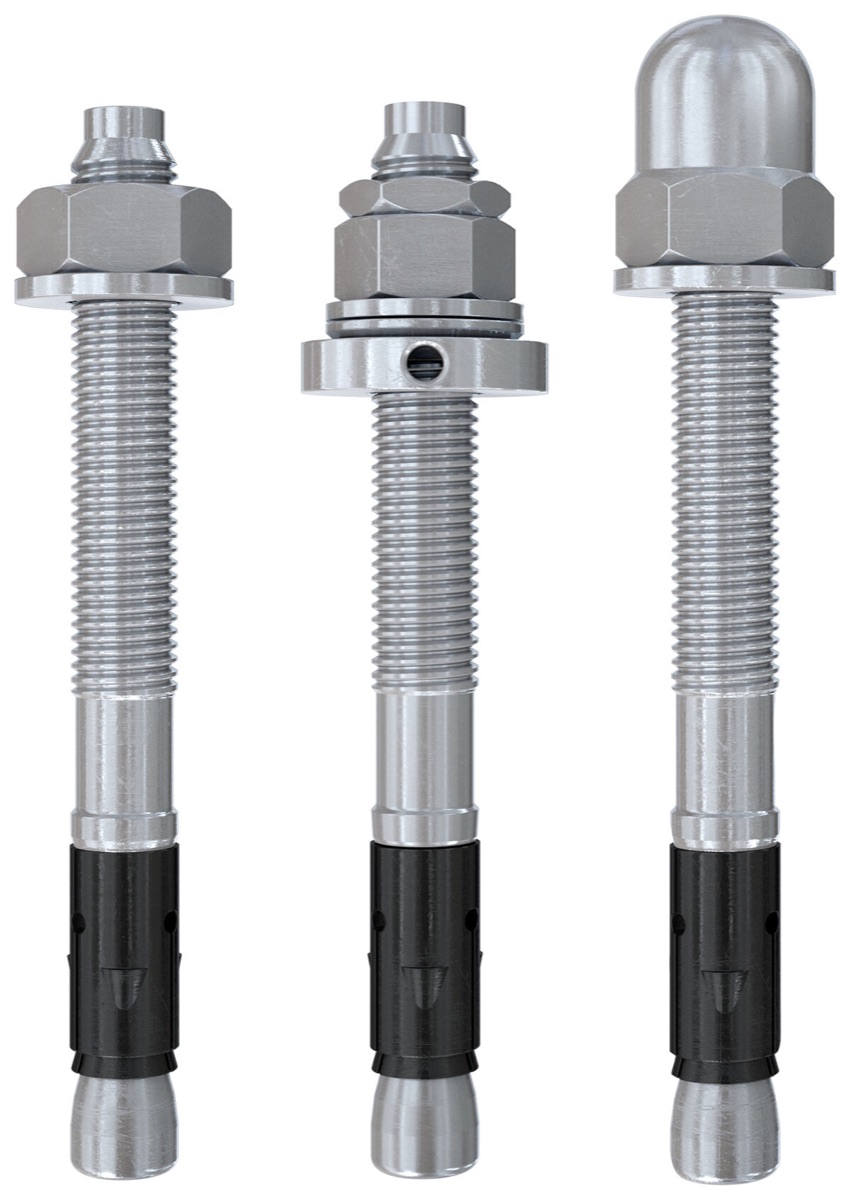

Klipsli dübel FAZ II Plus

Ürün No	Tanım	Sismik onay	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. kullanılabilir uzunluk h ef,stand /h ef,min. (tfix)	Dübel uzunluğu
564572	FAZ II Plus 6/10 ZP	—	6 mm	60 mm	10 / - mm	65 mm
564573	FAZ II Plus 6/20 ZP	—	6 mm	70 mm	20 / - mm	75 mm
564576	FAZ II Plus 8/50 ZP	C1	8 mm	105 mm	50 / 60 mm	115 mm
564577	FAZ II Plus 8/100 ZP	C1	8 mm	155 mm	100 / 110 mm	165 mm
564578	FAZ II Plus 8/160 ZP	C1	8 mm	215 mm	160 / 170 mm	225 mm
564574	FAZ II Plus 8/10 ZP	C1	8 mm	65 mm	10 / 20 mm	75 mm
564575	FAZ II Plus 8/30 ZP	C1	8 mm	85 mm	30 / 40 mm	95 mm
564580	FAZ II Plus 10/20 ZP	C1 / C2	10 mm	95 mm	20 / 40 mm	105 mm
568858	FAZ II Plus 10/20 kova	C1 / C2	10 mm	95 mm	20 / 40 mm	105 mm
564581	FAZ II Plus 10/30 ZP	C1 / C2	10 mm	105 mm	30 / 50 mm	115 mm
564582	FAZ II Plus 10/50 ZP	C1 / C2	10 mm	125 mm	50 / 70 mm	135 mm
564583	FAZ II Plus 10/80 ZP	C1 / C2	10 mm	155 mm	80 / 100 mm	165 mm
564584	FAZ II Plus 10/100 ZP	C1 / C2	10 mm	175 mm	100 / 120 mm	185 mm
564585	FAZ II Plus 10/160 ZP	C1 / C2	10 mm	235 mm	160 / 180 mm	245 mm
564579	FAZ II Plus 10/10 ZP	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
568857	FAZ II Plus 10/10 kova	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
564586	FAZ II Plus 12/10 ZP	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
568859	FAZ II Plus 12/10 kova	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
564587	FAZ II Plus 12/20 ZP	C1 / C2	12 mm	110 mm	20 / 40 mm	120 mm
568860	FAZ II Plus 12/20 kova	C1 / C2	12 mm	110 mm	20 / 40 mm	120 mm
564588	FAZ II Plus 12/30 ZP	C1 / C2	12 mm	120 mm	30 / 50 mm	130 mm
564589	FAZ II Plus 12/50 ZP	C1 / C2	12 mm	140 mm	50 / 70 mm	150 mm
564590	FAZ II Plus 12/80 ZP	C1 / C2	12 mm	170 mm	80 / 100 mm	180 mm
564591	FAZ II Plus 12/100 ZP	C1 / C2	12 mm	190 mm	100 / 120 mm	200 mm
564592	FAZ II Plus 12/160 ZP	C1 / C2	12 mm	250 mm	160 / 180 mm	260 mm
564593	FAZ II Plus 12/200 ZP	C1 / C2	12 mm	290 mm	200 / 220 mm	300 mm
564594	FAZ II Plus 16/5 ZP	C1 / C2	16 mm	115 mm	5 / 25 mm	128 mm
564595	FAZ II Plus 16/25 ZP	C1 / C2	16 mm	135 mm	25 / 45 mm	148 mm
564596	FAZ II Plus 16/50 ZP	C1 / C2	16 mm	160 mm	50 / 70 mm	173 mm
564597	FAZ II Plus 16/100 ZP	C1 / C2	16 mm	210 mm	100 / 120 mm	223 mm
564598	FAZ II Plus 16/160 ZP	C1 / C2	16 mm	270 mm	160 / 180 mm	283 mm
564599	FAZ II Plus 16/200 ZP	C1 / C2	16 mm	310 mm	200 / 220 mm	323 mm
564600	FAZ II Plus 16/250 ZP	C1 / C2	16 mm	360 mm	250 / 270 mm	373 mm
564601	FAZ II Plus 16/300 ZP	C1 / C2	16 mm	410 mm	300 / 320 mm	423 mm
564602	FAZ II Plus 20/30 ZP	C1 / C2	20 mm	155 mm	30 / - mm	172 mm
564603	FAZ II Plus 20/60 ZP	C1 / C2	20 mm	185 mm	60 / - mm	202 mm
564604	FAZ II Plus 20/160 ZP	C1 / C2	20 mm	285 mm	160 / - mm	302 mm
564605	FAZ II Plus 24/30 ZP	C1 / C2	24 mm	185 mm	30 / - mm	205 mm
564606	FAZ II Plus 24/60 ZP	C1 / C2	24 mm	215 mm	60 / - mm	235 mm
564607	FAZ II Plus 6/10 R	—	6 mm	60 mm	10 / - mm	65 mm
564608	FAZ II Plus 6/20 R	—	6 mm	70 mm	20 / - mm	75 mm
564611	FAZ II Plus 8/50 R	C1	8 mm	105 mm	50 / 60 mm	115 mm
564609	FAZ II Plus 8/10 R	C1	8 mm	65 mm	10 / 20 mm	75 mm
564610	FAZ II Plus 8/30 R	C1	8 mm	85 mm	30 / 40 mm	95 mm
564613	FAZ II Plus 10/20 R	C1 / C2	10 mm	95 mm	20 / 40 mm	105 mm
568862	FAZ II Plus 10/20 R kova	C1 / C2	10 mm	95 mm	20 / 40 mm	105 mm
564614	FAZ II Plus 10/30 R	C1 / C2	10 mm	105 mm	30 / 50 mm	115 mm
564615	FAZ II Plus 10/50 R	C1 / C2	10 mm	125 mm	50 / 70 mm	135 mm
564616	FAZ II Plus 10/70 R	C1 / C2	10 mm	145 mm	70 / 90 mm	155 mm
564617	FAZ II Plus 10/100 R	C1 / C2	10 mm	175 mm	100 / 120 mm	185 mm
564618	FAZ II Plus 10/160 R	C1 / C2	10 mm	235 mm	160 / 180 mm	245 mm
564612	FAZ II Plus 10/10 R	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
568861	FAZ II Plus 10/10 R kova	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
564619	FAZ II Plus 12/10 R	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
568863	FAZ II Plus 12/10 R kova	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
564620	FAZ II Plus 12/20 R	C1 / C2	12 mm	110 mm	20 / 40 mm	120 mm
568864	FAZ II Plus 12/20 R kova	C1 / C2	12 mm	110 mm	20 / 40 mm	120 mm
564621	FAZ II Plus 12/30 R	C1 / C2	12 mm	120 mm	30 / 50 mm	130 mm
564622	FAZ II Plus 12/50 R	C1 / C2	12 mm	140 mm	50 / 70 mm	150 mm
564623	FAZ II Plus 12/60 R	C1 / C2	12 mm	150 mm	60 / 80 mm	160 mm
564624	FAZ II Plus 12/100 R	C1 / C2	12 mm	190 mm	100 / 120 mm	200 mm
564625	FAZ II Plus 12/160 R	C1 / C2	12 mm	250 mm	160 / 180 mm	260 mm
564626	FAZ II Plus 16/5 R	C1 / C2	16 mm	115 mm	5 / 25 mm	128 mm
564627	FAZ II Plus 16/25 R	C1 / C2	16 mm	135 mm	25 / 45 mm	148 mm
564628	FAZ II Plus 16/50 R	C1 / C2	16 mm	160 mm	50 / 70 mm	173 mm
564629	FAZ II Plus 16/60 R	C1 / C2	16 mm	170 mm	60 / 80 mm	183 mm
564630	FAZ II Plus 16/100 R	C1 / C2	16 mm	210 mm	100 / 120 mm	223 mm
564631	FAZ II Plus 20/30 R	C1 / C2	20 mm	155 mm	30 / - mm	172 mm
564632	FAZ II Plus 20/60 R	C1 / C2	20 mm	185 mm	60 / - mm	202 mm
564633	FAZ II Plus 24/30 R	C1 / C2	24 mm	185 mm	30 / - mm	205 mm
564634	FAZ II Plus 24/60 R	C1 / C2	24 mm	215 mm	60 / - mm	235 mm
564635	FAZ II Plus 8/10 HCR	C1	8 mm	65 mm	10 / 20 mm	75 mm
564636	FAZ II Plus 8/30 HCR	C1	8 mm	85 mm	30 / 40 mm	95 mm
564637	FAZ II Plus 8/50 HCR	C1	8 mm	105 mm	50 / 60 mm	115 mm
564638	FAZ II Plus 10/10 HCR	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
564639	FAZ II Plus 10/30 HCR	C1 / C2	10 mm	105 mm	30 / 50 mm	115 mm
564640	FAZ II Plus 12/10 HCR	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
564641	FAZ II Plus 12/30 HCR	C1 / C2	12 mm	120 mm	30 / 50 mm	130 mm
564642	FAZ II Plus 16/25 HCR	C1 / C2	16 mm	135 mm	25 / 45 mm	148 mm
564643	FAZ II Plus 16/50 HCR	C1 / C2	16 mm	160 mm	50 / 70 mm	173 mm
564671	FAZ II Plus 8/5 K ZP	C1	8 mm	45 mm	—	60 mm
566820	FAZ II Plus 8/10 R (1.4401)	C1	8 mm	65 mm	10 / 20 mm	75 mm
566821	FAZ II Plus 8/30 R (1.4401)	C1	8 mm	85 mm	30 / 40 mm	95 mm
564672	FAZ II Plus 10/10 K ZP	C1 / C2	10 mm	65 mm	—	75 mm
566822	FAZ II Plus 8/50 R (1.4401)	C1	8 mm	105 mm	50 / 60 mm	115 mm
564673	FAZ II Plus 10/20 K ZP	C1 / C2	10 mm	75 mm	—	85 mm
566823	FAZ II Plus 10/10 R (1.4401)	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
564674	FAZ II Plus 12/10 K ZP	C1 / C2	12 mm	80 mm	—	90 mm
566824	FAZ II Plus 10/20 R (1.4401)	C1 / C2	10 mm	95 mm	20 / 40 mm	105 mm
564675	FAZ II Plus 12/20 K ZP	C1 / C2	12 mm	90 mm	—	100 mm
566825	FAZ II Plus 10/30 R (1.4401)	C1 / C2	10 mm	105 mm	30 / 50 mm	115 mm
566826	FAZ II Plus 10/50 R (1.4401)	C1 / C2	10 mm	125 mm	50 / 70 mm	135 mm
566827	FAZ II Plus 12/10 R (1.4401)	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
566828	FAZ II Plus 12/20 R (1.4401)	C1 / C2	12 mm	110 mm	20 / 40 mm	120 mm
566829	FAZ II Plus 12/30 R (1.4401)	C1 / C2	12 mm	120 mm	30 / 50 mm	130 mm
566830	FAZ II Plus 12/50 R (1.4401)	C1 / C2	12 mm	140 mm	50 / 70 mm	150 mm
566831	FAZ II Plus 16/25 R (1.4401)	C1 / C2	16 mm	135 mm	25 / 45 mm	148 mm
564676	FAZ II Plus 8/5 K R	C1	8 mm	45 mm	—	60 mm
564677	FAZ II Plus 10/10 K R	C1 / C2	10 mm	65 mm	- / 10 mm	75 mm
564678	FAZ II Plus 10/20 K R	C1 / C2	10 mm	75 mm	—	85 mm
564679	FAZ II Plus 12/10 K R	C1 / C2	12 mm	80 mm	—	90 mm
564680	FAZ II Plus 12/20 K R	C1 / C2	12 mm	90 mm	—	100 mm

Klipsli dübel FAZ II Plus GS, geniş pul ile

Ürün No	Tanım	Sismik onay	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. kullanılabilir uzunluk h ef,stand /h ef,min. (tfix)	Dübel uzunluğu
564644	FAZ II Plus 8/10 GS ZP	C1	8 mm	65 mm	10 / 20 mm	75 mm
564645	FAZ II Plus 8/30 GS ZP	C1	8 mm	85 mm	30 / 40 mm	95 mm
564646	FAZ II Plus 10/10 GS ZP	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
564647	FAZ II Plus 10/30 GS ZP	C1 / C2	10 mm	105 mm	30 / 50 mm	115 mm
564648	FAZ II Plus 12/10 GS ZP	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
564650	FAZ II Plus 12/30 GS ZP	C1 / C2	12 mm	120 mm	30 / 50 mm	130 mm
564651	FAZ II Plus 12/50 GS ZP	C1 / C2	12 mm	140 mm	50 / 70 mm	150 mm
564652	FAZ II Plus 12/80 GS ZP	C1 / C2	12 mm	170 mm	80 / 100 mm	180 mm
564649	FAZ II Plus 12/20 GS ZP	C1 / C2	12 mm	110 mm	20 / 40 mm	120 mm
564653	FAZ II Plus 12/100 GS ZP	C1 / C2	12 mm	190 mm	100 / 120 mm	200 mm
564654	FAZ II Plus 12/100 GS ZP	C1 / C2	12 mm	190 mm	100 / 120 mm	200 mm
564656	FAZ II Plus 12/120 GS ZP	C1 / C2	12 mm	210 mm	120 / 140 mm	220 mm
564655	FAZ II Plus 12/120 GS ZP	C1 / C2	12 mm	210 mm	120 / 140 mm	220 mm
564657	FAZ II Plus 12/140 GS ZP	C1 / C2	12 mm	230 mm	140 / 160 mm	240 mm
564658	FAZ II Plus 12/160 GS ZP	C1 / C2	12 mm	250 mm	160 / 180 mm	260 mm
564659	FAZ II Plus 12/180 GS ZP	C1 / C2	12 mm	270 mm	180 / 200 mm	280 mm
564660	FAZ II Plus 12/200 GS ZP	C1 / C2	12 mm	290 mm	200 / 220 mm	300 mm
564661	FAZ II Plus 16/160 GS ZP	C1 / C2	16 mm	270 mm	160 / 180 mm	283 mm
564662	FAZ II Plus 16/200 GS ZP	C1 / C2	16 mm	310 mm	200 / 220 mm	323 mm
564663	FAZ II Plus 8/10 GS R	C1	8 mm	65 mm	10 / 20 mm	75 mm
564664	FAZ II Plus 8/30 GS R	C1	8 mm	85 mm	30 / 40 mm	95 mm
564665	FAZ II Plus 10/10 GS R	C1 / C2	10 mm	85 mm	10 / 30 mm	95 mm
564666	FAZ II Plus 10/30 GS R	C1 / C2	10 mm	105 mm	30 / 50 mm	115 mm
564667	FAZ II Plus 12/10 GS R	C1 / C2	12 mm	100 mm	10 / 30 mm	110 mm
564668	FAZ II Plus 12/30 GS R	C1 / C2	12 mm	120 mm	30 / 50 mm	130 mm
564669	FAZ II Plus 12/160 GS R	C1 / C2	12 mm	250 mm	160 / 180 mm	260 mm
564670	FAZ II Plus 16/160 GS R	C1 / C2	16 mm	270 mm	160 / 180 mm	283 mm
564681	FAZ II Plus 10/10 K GS ZP	C1 / C2	10 mm	65 mm	—	75 mm
564682	FAZ II Plus 12/10 K GS ZP	C1 / C2	12 mm	80 mm	—	90 mm

Klipsli dübel FAZ II Plus H, başlık somunlu

Ürün No	Tanım	Sismik onay	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. kullanılabilir uzunluk h ef,stand /h ef,min. (tfix)	Dübel uzunluğu
564687	FAZ II Plus 10/10 H ZP	C1 / C2	10 mm	87 mm	10 / 30 mm	95 mm
564688	FAZ II Plus 10/20 H ZP	C1 / C2	10 mm	97 mm	20 / 40 mm	105 mm
564689	FAZ II Plus 12/10 H ZP	C1 / C2	12 mm	99 mm	10 / 30 mm	109 mm
564690	FAZ II Plus 12/20 H ZP	C1 / C2	12 mm	109 mm	20 / 40 mm	119 mm
564691	FAZ II Plus 10/10 H R	C1 / C2	10 mm	87 mm	10 / 30 mm	95 mm
564692	FAZ II Plus 10/20 H R	C1 / C2	10 mm	97 mm	20 / 40 mm	105 mm
564693	FAZ II Plus 12/10 H R	C1 / C2	12 mm	99 mm	10 / 30 mm	109 mm
564694	FAZ II Plus 12/20 H R	C1 / C2	12 mm	109 mm	20 / 40 mm	119 mm

Klipsli dübel FAZ II Plus HBS

Ürün No	Tanım	Sismik onay	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. kullanılabilir uzunluk h ef,stand /h ef,min. (tfix)	Dübel uzunluğu
564683	FAZ II Plus 12/100 HBS ZP	C1 / C2	12 mm	190 mm	100 / 120 mm	205 mm
564684	FAZ II Plus 12/120 HBS ZP	C1 / C2	12 mm	210 mm	120 / 140 mm	225 mm
564685	FAZ II Plus 16/160 HBS ZP	C1 / C2	16 mm	270 mm	160 / 180 mm	278 mm
564686	FAZ II Plus 16/200 HBS ZP	C1 / C2	16 mm	310 mm	200 / 220 mm	328 mm

Teknik Özellikler

Teknik özellikler
Onay	ETA-20/0897
Onay	DoP No. 0337
Onay	ETA-19/0520
Onay	DoP No. 0334
Sismik onay	C1 / C2 (FFD dolgu diskiyle veya diski olmadan, M10-M24)
Onaylı zeminler	Beton C20/25 ila C50/60 (çatlaklı ve çatlaksız), Beton C12/15, Beton C80/95, çelik lifli beton, masif kum-kireç tuğlası
Diğer belgeler	ESR-2948, 3023222, BZS D 23-607, EPD-Kiwa-EE-181454-EN, EPD-Kiwa-EE-181455-EN, EPD-Kiwa-EE-181456-EN
Çap aralığı	M6-M24 (çeşide göre değişir)

Benzer Ürünler

Doğru ürün seçimi, teknik detaylar ve fiyat için uzman ekibimize danışın. Talebinizi iletin, en kısa sürede dönüş yapalım.

Telefon et WhatsApp
