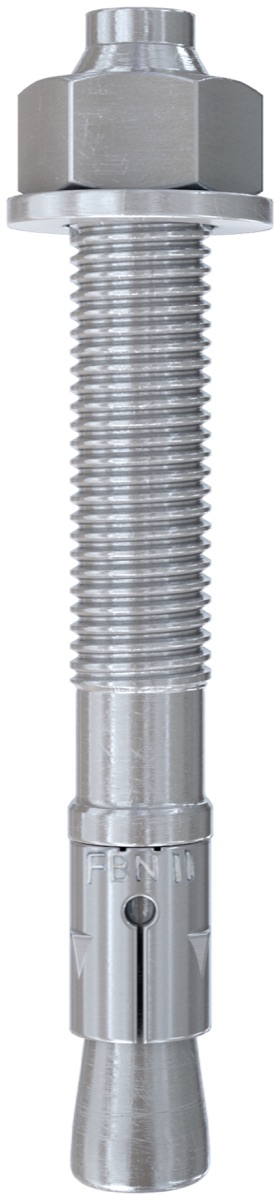

Klipsli Dübel FBN II
Çatlaksız betonda esnek kullanım için uygun maliyetli klipsli bağlantı dübeli FBN II; standart ve geniş pullu FBN II GS çeşitleriyle sunulur.
Talep birimi: Adet
Birim: Adet
- Hızlı teklif
- Güvenilir tedarik
- Geniş ürün gamı
Ürün Açıklaması

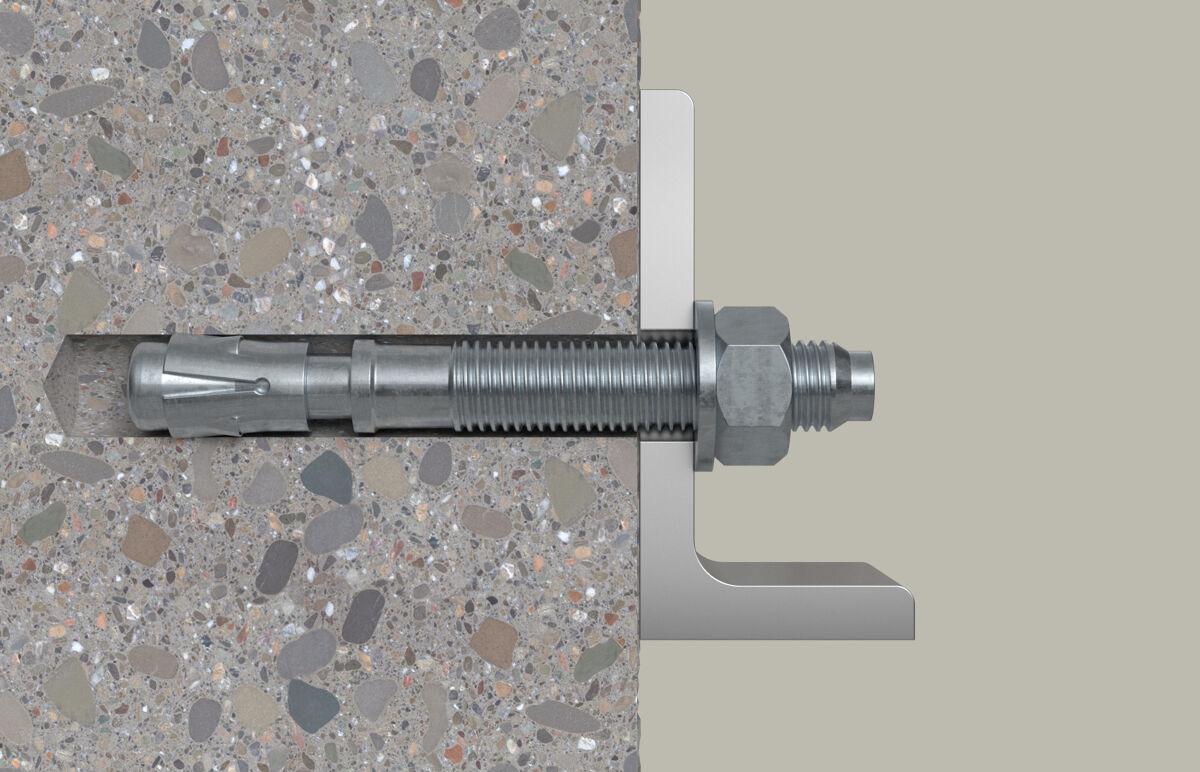

FBN II, çatlaksız betonda esnek kullanım için uygun maliyetli bir klipsli bağlantı dübelidir. Standart gömme derinliği maksimum yük taşıma kapasitesine ulaşarak daha az sabitleme noktası ve daha küçük ankraj plakalarıyla çalışmaya imkân tanır; düşük gömme derinliği ise delik derinliğini azaltarak montaj süresini kısaltır.
Uzun dişi bileşen toleranslarını ve mesafeli montajları dengeler, giriş pimi ise dişi hasara karşı koruyarak eklentinin hızlı montaj ve sökümüne olanak sağlar. Önceden takılmış pul montajı hızlandırır. Daha geniş pula sahip FBN II GS çeşidi, geniş destek yüzeyi sayesinde ahşap yapıda da kullanılabilir.
Ürün, C20/25'den C50/60'a kadar çatlaksız betonda ETA-07/0211, ETA-18/0101, DoP No. 0098, DoP No. 0192 ve DoP No. 0382 kapsamında onaylıdır; ayrıca C12/15 beton ve yoğun yapılı doğal taşta da uygundur.
Kullanım Alanları
- Çelik yapılar - Korkuluklar - Konsollar - Merdivenler - Kablo tavaları - Makinalar - Ana kapılar - Dış cepheler - Kayar delikli ankraj plakaları - Kayar delikli diş cephe altyapıları - Ahşap yapılar - Tie rod bağlantı çubuğu - Ahşap kirişlerin dübellenmesi
Avantajlar
- Standart gömme derinliği maksimum yük taşıma kapasitesine ulaşarak daha az sabitleme noktası ve daha küçük ankraj plakası gerektirir - Düşük gömme derinliği delik derinliğini azaltarak montaj süresini kısaltır ve esnekliği artırır - Uzun diş bileşen toleranslarını ve mesafeli montajları dengeler - Az çekiç darbesi ve minimum tork kayması ile kolay montaj sağlar - Giriş pimi dişi hasara karşı korur, hızlı montaj ve sökümü mümkün kılar - Önceden takılmış pul montajı hızlandırır - FBN II GS'nin geniş pulu ahşap yapıda kullanıma imkân tanır
Ürün Çeşitleri
Klipsli dübel FBN II
| Ürün No | Tanım | Delme çapı (d0) | Montaj üzerinden min. delik derinliği (h2) | Dübel uzunluğu | Max. kullanılabilir uzunluk h ef,stand /h ef,min. (tfix) | Diş (ØxUzunluk) |
|---|---|---|---|---|---|---|
| 505526 | FBN II 6/5 | 6 mm | 45 mm | 50 mm | 5 / - mm | M6 x 12 mm |
| 505527 | FBN II 6/10 | 6 mm | 50 mm | 55 mm | 10 / - mm | M6 x 17 mm |
| 545856 | FBN II 6/10 K NV | 6 mm | 50 mm | 55 mm | 10 / - mm | M6 x 17 mm |
| 505528 | FBN II 6/30 | 6 mm | 70 mm | 75 mm | 30 / - mm | M6 x 35 mm |
| 040662 | FBN II 8/5 | 8 mm | 61 mm | 65 mm | 5 / 15 mm | M8 x 34 mm |
| 040664 | FBN II 8/10 | 8 mm | 66 mm | 70 mm | 10 / 20 mm | M8 x 39 mm |
| 041105 | FBN 8/10 E | 8 mm | 66 mm | 70 mm | 10 / 20 mm | M8 x 39 mm |
| 522305 | FBN II 8/10 K NV | 8 mm | 66 mm | 70 mm | 10 / 20 mm | M8 x 39 mm |
| 040669 | FBN II 8/20 | 8 mm | 76 mm | 80 mm | 20 / 30 mm | M8 x 49 mm |
| 531667 | FBN II 8/20 E | 8 mm | 76 mm | 80 mm | 20 / 30 mm | M8 x 49 mm |
| 040700 | FBN II 8/30 | 8 mm | 86 mm | 90 mm | 30 / 40 mm | M8 x 59 mm |
| 040771 | FBN II 8/50 | 8 mm | 106 mm | 110 mm | 50 / 60 mm | M8 x 79 mm |
| 041048 | FBN II 8/50 E | 8 mm | 106 mm | 110 mm | 50 / 60 mm | M8 x 79 mm |
| 522306 | FBN II 8/50 K NV | 8 mm | 106 mm | 110 mm | 50 / 60 mm | M8 x 79 mm |
| 040777 | FBN II 8/70 | 8 mm | 126 mm | 130 mm | 70 / 80 mm | M8 x 99 mm |
| 040783 | FBN II 8/100 | 8 mm | 156 mm | 160 mm | 100 / 110 mm | M8 x 129 mm |
| 040827 | FBN II 10/10 | 10 mm | 78 mm | 83 mm | 10 / 20 mm | M10 x 46 mm |
| 522307 | FBN II 10/10 K NV | 10 mm | 78 mm | 85 mm | 10 / 20 mm | M10 x 46 mm |
| 040851 | FBN II 10/20 | 10 mm | 88 mm | 93 mm | 20 / 30 mm | M10 x 56 mm |
| 062913 | FBN II 10/20 E | 10 mm | 88 mm | 95 mm | 20 / 30 mm | M10 x 56 mm |
| 040854 | FBN II 10/30 | 10 mm | 98 mm | 103 mm | 30 / 40 mm | M10 x 66 mm |
| 091548 | FBN II 10/35 | 10 mm | 98 mm | 105 mm | 30 / 40 mm | M10 x 66 mm |
| 538895 | FBN II 10/30 K NV | 10 mm | 98 mm | 105 mm | 30 / 40 mm | M10 x 66 mm |
| 040855 | FBN II 10/50 | 10 mm | 118 mm | 123 mm | 50 / 60 mm | M10 x 86 mm |
| 062914 | FBN II 10/50 | 10 mm | 118 mm | 125 mm | 50 / 60 mm | M10 x 87 mm |
| 522297 | FBN II 10/50 K NV | 10 mm | 118 mm | 125 mm | 50 / 60 mm | M10 x 86 mm |
| 040931 | FBN II 10/70 | 10 mm | 138 mm | 143 mm | 70 / 80 mm | M10 x 106 mm |
| 040943 | FBN II 10/100 | 10 mm | 168 mm | 173 mm | 100 / 110 mm | M10 x 136 mm |
| 041239 | FBN 10/100 E | 10 mm | 168 mm | 175 mm | 100 / 110 mm | M10 x 136 mm |
| 040944 | FBN II 10/140 | 10 mm | 208 mm | 213 mm | 140 / 150 mm | M10 x 176 mm |
| 040945 | FBN II 10/160 | 10 mm | 228 mm | 233 mm | 160 / 170 mm | M10 x 196 mm |
| 040950 | FBN II 12/10 | 12 mm | 95 mm | 104 mm | 10 / 25 mm | M12 x 59 mm |
| 044558 | FBN II 12/20 | 12 mm | 105 mm | 114 mm | 20 / 35 mm | M12 x 69 mm |
| 062915 | FBN II 12/15 | 12 mm | 105 mm | 114 mm | 20 / 35 mm | M12 x 69 mm |
| 045263 | FBN II 12/30 | 12 mm | 115 mm | 124 mm | 30 / 45 mm | M12 x 79 mm |
| 538896 | FBN II 12/30 K NV | 12 mm | 115 mm | 124 mm | 30 / 45 mm | M12 x 79 mm |
| 045264 | FBN II 12/50 | 12 mm | 135 mm | 144 mm | 50 / 65 mm | M12 x 99 mm |
| 062916 | FBN II 12/45 | 12 mm | 135 mm | 144 mm | 50 / 65 mm | M12 x 99 mm |
| 045265 | FBN II 12/80 | 12 mm | 165 mm | 174 mm | 80 / 95 mm | M12 x 129 mm |
| 045266 | FBN II 12/100 | 12 mm | 185 mm | 194 mm | 100 / 115 mm | M12 x 149 mm |
| 062917 | FBN II 12/100 | 12 mm | 185 mm | 194 mm | 100 / 115 mm | M12 x 149 mm |
| 045267 | FBN II 12/120 | 12 mm | 205 mm | 214 mm | 120 / 135 mm | M12 x 169 mm |
| 045268 | FBN II 12/140 | 12 mm | 225 mm | 234 mm | 140 / 155 mm | M12 x 189 mm |
| 045269 | FBN II 12/160 | 12 mm | 245 mm | 254 mm | 160 / 175 mm | M12 x 189 mm |
| 045564 | FBN II 16/25 | 16 mm | 129 mm | 143 mm | 25 / 40 mm | M16 x 89 mm |
| 091569 | FBN 16/25 | 16 mm | 129 mm | 143 mm | 25 / 40 mm | M16 x 89 mm |
| 045565 | FBN II 16/50 | 16 mm | 154 mm | 168 mm | 50 / 65 mm | M16 x 105 mm |
| 045566 | FBN II 16/80 | 16 mm | 184 mm | 198 mm | 80 / 95 mm | M16 x 144 mm |
| 045567 | FBN II 16/100 | 16 mm | 204 mm | 218 mm | 100 / 115 mm | M16 x 164 mm |
| 045568 | FBN II 16/140 | 16 mm | 244 mm | 258 mm | 140 / 155 mm | M16 x 184 mm |
| 045569 | FBN II 16/160 | 16 mm | 264 mm | 278 mm | 160 / 175 mm | M16 x 184 mm |
| 045570 | FBN II 16/200 | 16 mm | 304 mm | 318 mm | 200 / 215 mm | M16 x 184 mm |
| 045573 | FBN II 20/30 | 20 mm | 165 mm | 187 mm | 30 / 55 mm | M20 x 90 mm |
| 045574 | FBN II 20/60 | 20 mm | 195 mm | 217 mm | 60 / 85 mm | M20 x 90 mm |
| 045575 | FBN II 20/80 | 20 mm | 215 mm | 237 mm | 80 / 105 mm | M20 x 90 mm |
| 045576 | FBN II 20/120 | 20 mm | 255 mm | 277 mm | 120 / 145 mm | M20 x 90 mm |
| 507575 | FBN II 8/10 HDG | 8 mm | 66 mm | 70 mm | 10 / 20 mm | M8 x 39 mm |
| 507576 | FBN II 8/30 HDG | 8 mm | 86 mm | 90 mm | 30 / 40 mm | M8 x 59 mm |
| 507577 | FBN II 8/50 HDG | 8 mm | 106 mm | 110 mm | 50 / 60 mm | M8 x 79 mm |
| 507578 | FBN II 8/70 HDG | 8 mm | 126 mm | 130 mm | 70 / 80 mm | M8 x 99 mm |
| 507579 | FBN II 10/10 HDG | 10 mm | 78 mm | 83 mm | 10 / 20 mm | M10 x 46 mm |
| 507580 | FBN II 10/30 HDG | 10 mm | 98 mm | 103 mm | 30 / 40 mm | M10 x 66 mm |
| 507582 | FBN II 10/50 HDG | 10 mm | 118 mm | 123 mm | 50 / 60 mm | M10 x 86 mm |
| 507583 | FBN II 10/100 HDG | 10 mm | 168 mm | 173 mm | 100 / 110 mm | M10 x 136 mm |
| 507589 | FBN II 12/10 HDG | 12 mm | 95 mm | 104 mm | 10 / 25 mm | M12 x 59 mm |
| 507591 | FBN II 12/30 HDG | 12 mm | 115 mm | 124 mm | 30 / 45 mm | M12 x 79 mm |
| 507592 | FBN II 12/50 HDG | 12 mm | 135 mm | 144 mm | 50 / 65 mm | M12 x 99 mm |
| 507596 | FBN II 12/100 HDG | 12 mm | 185 mm | 194 mm | 100 / 115 mm | M12 x 149 mm |
| 507598 | FBN II 16/25 HDG | 16 mm | 129 mm | 143 mm | 25 / 40 mm | M16 x 89 mm |
| 507553 | FBN II 16/50 HDG | 16 mm | 154 mm | 168 mm | 50 / 65 mm | M16 x 105 mm |
| 507554 | FBN II 16/100 HDG | 16 mm | 204 mm | 218 mm | 100 / 115 mm | M16 x 164 mm |
| 508015 | FBN II 20/30 HDG | 20 mm | 165 mm | 187 mm | 30 / 55 mm | M20 x 90 mm |
| 505532 | FBN II 6/10 R | 6 mm | 50 mm | 55 mm | 10 / - mm | M6 x 17 mm |
| 505535 | FBN II 6/30 R | 6 mm | 70 mm | 75 mm | 30 / - mm | M6 x 35 mm |
| 508007 | FBN II 8/5 K R | 8 mm | 51 mm | 55 mm | - / 5 mm | M8 x 24 mm |
| 507555 | FBN II 8/10 R | 8 mm | 66 mm | 70 mm | 10 / 20 mm | M8 x 39 mm |
| 507556 | FBN II 8/30 R | 8 mm | 86 mm | 90 mm | 30 / 40 mm | M8 x 59 mm |
| 507557 | FBN II 8/50 R | 8 mm | 106 mm | 110 mm | 50 / 60 mm | M8 x 79 mm |
| 508010 | FBN II 10/5 K R | 10 mm | 63 mm | 68 mm | - / 5 mm | M10 x 31 mm |
| 507558 | FBN II 10/10 R | 10 mm | 78 mm | 83 mm | 10 / 20 mm | M10 x 46 mm |
| 091563 | FBN II 10/15 A4 | 10 mm | 88 mm | 95 mm | 20 / 30 mm | M10 x 56 mm |
| 507559 | FBN II 10/20 R | 10 mm | 88 mm | 93 mm | 20 / 30 mm | M10 x 56 mm |
| 507560 | FBN II 10/30 R | 10 mm | 98 mm | 103 mm | 30 / 40 mm | M10 x 66 mm |
| 507561 | FBN II 10/50 R | 10 mm | 118 mm | 123 mm | 50 / 60 mm | M10 x 86 mm |
| 507562 | FBN II 10/100 R | 10 mm | 168 mm | 173 mm | 100 / 110 mm | M10 x 136 mm |
| 508011 | FBN II 12/5 K R | 12 mm | 75 mm | 84 mm | - / 5 mm | M12 x 39 mm |
| 507563 | FBN II 12/10 R | 12 mm | 95 mm | 104 mm | 10 / 25 mm | M12 x 59 mm |
| 091564 | FBN II 12/15 A4 | 12 mm | 105 mm | 114 mm | 20 / 35 mm | M12 x 69 mm |
| 507564 | FBN II 12/20 R | 12 mm | 105 mm | 114 mm | 20 / 35 mm | M12 x 69 mm |
| 507565 | FBN II 12/30 R | 12 mm | 115 mm | 124 mm | 30 / 45 mm | M12 x 79 mm |
| 507566 | FBN II 12/50 R | 12 mm | 135 mm | 144 mm | 50 / 65 mm | M12 x 99 mm |
| 507567 | FBN II 12/100 R | 12 mm | 185 mm | 194 mm | 100 / 115 mm | M12 x 149 mm |
| 507568 | FBN II 16/10 R | 16 mm | 114 mm | 128 mm | 10 / 25 mm | M16 x 74 mm |
| 507569 | FBN II 16/25 R | 16 mm | 129 mm | 143 mm | 25 / 40 mm | M16 x 89 mm |
| 507570 | FBN II 16/50 R | 16 mm | 154 mm | 168 mm | 50 / 65 mm | M16 x 105 mm |
| 507571 | FBN II 20/30 R | 20 mm | 165 mm | 187 mm | 30 / 55 mm | M20 x 90 mm |
| 507572 | FBN II 20/60 R | 20 mm | 195 mm | 217 mm | 60 / 85 mm | M20 x 90 mm |
| 040806 | FBN II 8/5 K | 8 mm | 51 mm | 55 mm | - / 5 mm | M8 x 24 mm |
| 040807 | FBN II 8/10 K | 8 mm | 56 mm | 60 mm | - / 10 mm | M8 x 29 mm |
| 040946 | FBN II 10/5 K | 10 mm | 63 mm | 68 mm | - / 5 mm | M10 x 31 mm |
| 040947 | FBN II 10/10 K | 10 mm | 68 mm | 73 mm | - / 10 mm | M10 x 36 mm |
| 045272 | FBN II 12/5 K | 12 mm | 75 mm | 84 mm | - / 5 mm | M12 x 39 mm |
| 045273 | FBN II 12/10 K | 12 mm | 80 mm | 89 mm | - / 10 mm | M12 x 44 mm |
| 045274 | FBN II 12/30 K | 12 mm | 100 mm | 109 mm | - / 30 mm | M12 x 64 mm |
| 045571 | FBN II 16/15 K | 16 mm | 104 mm | 118 mm | - / 15 mm | M16 x 64 mm |
| 045572 | FBN II 16/25 K | 16 mm | 114 mm | 128 mm | - / 25 mm | M16 x 74 mm |
| 045577 | FBN II 20/10 K | 20 mm | 120 mm | 142 mm | - / 10 mm | M20 x 50 mm |
| 508012 | FBN II 8/5 K HDG | 8 mm | 51 mm | 55 mm | - / 5 mm | M8 x 24 mm |
| 508013 | FBN II 10/5 K HDG | 10 mm | 63 mm | 68 mm | - / 5 mm | M10 x 31 mm |
| 508014 | FBN II 12/5 K HDG | 12 mm | 75 mm | 84 mm | - / 5 mm | M12 x 39 mm |
| 507597 | FBN II 16/15 K HDG | 16 mm | 104 mm | 118 mm | - / 15 mm | M16 x 64 mm |
| 508745 | FBN II 16/15 K R | 16 mm | 104 mm | 118 mm | - / 15 mm | M16 x 64 mm |

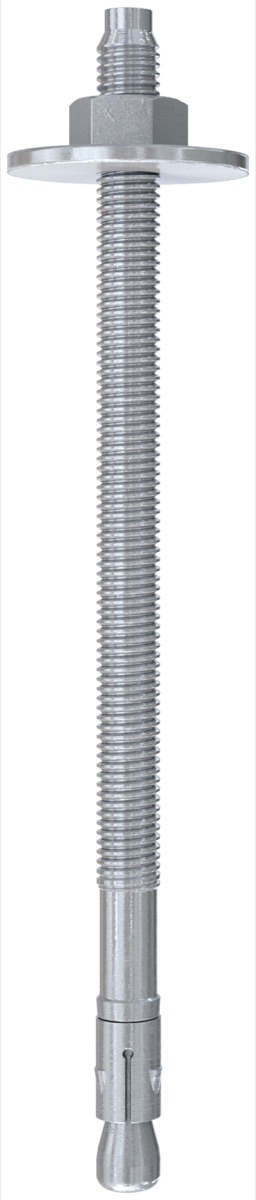

Klipsli dübel FBN II GS
| Ürün No | Tanım | Delme çapı (d0) | Montaj üzerinden min. delik derinliği (h2) | Dübel uzunluğu | Max. kullanılabilir uzunluk h ef,stand /h ef,min. (tfix) | Diş (ØxUzunluk) |
|---|---|---|---|---|---|---|
| 045578 | FBN II 12/80 GS | 12 mm | 165 mm | 174 mm | 80 / 95 mm | M12 x 129 mm |
| 045579 | FBN II 12/100 GS | 12 mm | 185 mm | 194 mm | 100 / 115 mm | M12 x 149 mm |
| 091565 | FBN II 12/100 GS | 12 mm | 185 mm | 194 mm | 100 / 115 mm | M12 x 149 mm |
| 045580 | FBN II 12/120 GS | 12 mm | 205 mm | 214 mm | 120 / 135 mm | M12 x 169 mm |
| 091566 | FBN II 12/120 GS | 12 mm | 205 mm | 214 mm | 120 / 135 mm | M12 x 169 mm |
| 045581 | FBN II 12/140 GS | 12 mm | 225 mm | 234 mm | 140 / 155 mm | M12 x 189 mm |
| 091567 | FBN II 12/140 GS | 12 mm | 225 mm | 234 mm | 140 / 155 mm | M12 x 189 mm |
| 045583 | FBN II 12/160 GS | 12 mm | 245 mm | 254 mm | 160 / 175 mm | M12 x 189 mm |
| 091568 | FBN II 12/160 GS | 12 mm | 245 mm | 254 mm | 160 / 175 mm | M12 x 189 mm |
| 045584 | FBN II 12/180 GS | 12 mm | 265 mm | 274 mm | 180 / 195 mm | M12 x 189 mm |
| 045585 | FBN II 12/200 GS | 12 mm | 285 mm | 294 mm | 200 / 215 mm | M12 x 189 mm |
| 045586 | FBN II 12/250 GS | 12 mm | 335 mm | 344 mm | 250 / 265 mm | M12 x 100 mm |
| 045588 | FBN II 16/100 GS | 16 mm | 204 mm | 218 mm | 100 / 115 mm | M16 x 164 mm |
| 045590 | FBN II 16/140 GS | 16 mm | 244 mm | 258 mm | 140 / 155 mm | M16 x 184 mm |
| 045591 | FBN II 16/160 GS | 16 mm | 264 mm | 278 mm | 160 / 175 mm | M16 x 184 mm |
| 045593 | FBN II 16/200 GS | 16 mm | 304 mm | 318 mm | 200 / 215 mm | M16 x 100 mm |
| 052192 | FBN II 16/250 GS | 16 mm | 354 mm | 368 mm | 250 / 265 mm | M16 x 100 mm |
| 052204 | FBN II 16/300 GS | 16 mm | 404 mm | 418 mm | 300 / 315 mm | M16 x 100 mm |
Teknik Özellikler
| Onay | ETA-07/0211 |
|---|---|
| Onay | ETA-18/0101 |
| Onay | DoP No. 0098 |
| Onay | DoP No. 0192 |
| Onay | DoP No. 0382 |
| Onaylı zemin | C20/25'den C50/60'a kadar çatlaksız beton |
| Ayrıca uygun zeminler | Beton C12/15, yoğun yapılı doğal taş |
