Yüksek Performans Dübeli FH II

Deprem bölgelerinde de kullanılabilen, uluslararası onaylı yüksek performans dübeli FH II; sökülebilir (B), çıkıntılı başlıklı (H), içten dişli (I), gizli (S) ve hemyüz (SK) seçenekleriyle sunulur.

Kategori Çelik Ankrajlar
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

FH II ailesi, çatlaklı ve çatlaksız betonda güçlü ve güvenli sabitlemeler için geliştirilmiş yüksek performans dübelidir. Uluslararası onaylar, deprem bölgelerinde (sismik C1 ve C2 kategorisi) kullanımı da kapsar; ETA-07/0025, DoP No. 0197 ve ESR-2691 belgeleriyle onaylıdır.

Ailede beş çeşit bulunur: pul ve somunlu sökülebilir FH II-B, çıkıntılı başlıklı FH II-H, içten dişli FH II-I, gizli sabitleme için düşük profilli vida başına sahip FH II-S ve havşa başlı hemyüz kurulum için FH II-SK. Cıvata ile manşon arasındaki tasarım yüksek kesme yük taşıma kapasitesi sağlayarak daha az sabitleme noktasıyla çalışmaya imkân tanır.

Optimize edilmiş geometrisi montaj için gereken enerjiyi azaltır ve onay, tozsuz delim kullanımını da kapsar.

Kullanım Alanları

- Korkuluklar - Merdivenler - Konsollar - Çelik yapılar - Kablo tavaları - Makinalar - Ana kapılar - Dış cepheler - Izgaralar - Boru hattı güzergahları - Havalandırma sistemleri - Sprinkler sistemleri

Avantajlar

- Uluslararası onaylar deprem bölgelerinde (sismik C1 ve C2) kullanıma da izin verir - Pul ve somunlu versiyon gerektiğinde eklentinin tamamen çıkarılmasına imkân tanır - Cıvata-manşon tasarımı yüksek kesme yük taşıma kapasitesi sağlayarak daha az sabitleme noktası gerektirir - Optimize edilmiş geometri montaj için gereken enerjiyi azaltır - Onay, tozsuz delim kullanımını kapsar - Çıkıntılı başlıklı çeşit stabil ve sağlam sabitleme sağlar - İçten dişli çeşit eklentinin çıkarılmasına ve sabitleme noktasının tekrar kullanılmasına imkân verir - Düşük profilli vida başı gizli sabitleme, havşa başlı vida ise hemyüz kurulum sağlar

Ürün Çeşitleri

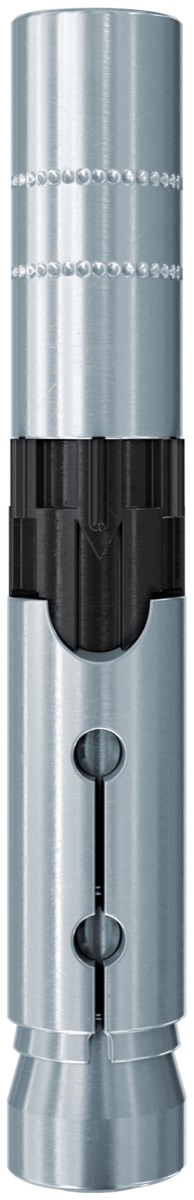

Yüksek performans dübeli FH II-B

Ürün No	Tanım	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Anahtar boyutu	Max. montaj kalınlığı (tfix)	Diş (M)
503142	FH II 10/10 B	10 mm	65 mm	10 mm	10 mm	M6
503143	FH II 10/25 B	10 mm	80 mm	10 mm	25 mm	M6
503144	FH II 10/50 B	10 mm	105 mm	10 mm	50 mm	M6
048773	FH II 12/10 B	12 mm	90 mm	13 mm	10 mm	M8
048774	FH II 12/25 B	12 mm	105 mm	13 mm	25 mm	M8
048775	FH II 12/50 B	12 mm	130 mm	13 mm	50 mm	M8
046832	FH II 12/100 B	12 mm	180 mm	13 mm	100 mm	M8
048776	FH II 15/10 B	15 mm	100 mm	17 mm	10 mm	M10
048777	FH II 15/25 B	15 mm	115 mm	17 mm	25 mm	M10
048778	FH II 15/50 B	15 mm	140 mm	17 mm	50 mm	M10
046835	FH II 15/100 B	15 mm	190 mm	17 mm	100 mm	M10
046841	FH II 18/100 B	18 mm	205 mm	19 mm	100 mm	M12
048779	FH II 18/25 B	18 mm	130 mm	19 mm	25 mm	M12
048780	FH II 18/50 B	18 mm	155 mm	19 mm	50 mm	M12
048886	FH II 24/25 B	24 mm	150 mm	24 mm	25 mm	M16
048887	FH II 24/50 B	24 mm	175 mm	24 mm	50 mm	M16
046842	FH II 24/100 B	24 mm	225 mm	24 mm	100 mm	M16
506630	FH II 28/100 B	28 mm	255 mm	30 mm	100 mm	M20
047547	FH II 28/30 B	28 mm	185 mm	30 mm	30 mm	M20
047548	FH II 28/60 B	28 mm	215 mm	30 mm	60 mm	M20
047549	FH II 32/30 B	32 mm	210 mm	36 mm	—	M24
047550	FH II 32/60 B	32 mm	240 mm	36 mm	60 mm	M24

Yüksek performans dübeli FH II-H

Ürün No	Tanım	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Anahtar boyutu	Max. montaj kalınlığı (tfix)	Diş (M)
503139	FH II 10/10 H	10 mm	65 mm	13 mm	10 mm	M6
503140	FH II 10/25 H	10 mm	80 mm	13 mm	25 mm	M6
503141	FH II 10/50 H	10 mm	105 mm	13 mm	50 mm	M6
044905	FH II 12/10 H	12 mm	90 mm	17 mm	10 mm	M8
044906	FH II 12/25 H	12 mm	105 mm	17 mm	25 mm	M8
044907	FH II 12/50 H	12 mm	130 mm	17 mm	50 mm	M8
044908	FH II 15/10 H	15 mm	100 mm	17 mm	10 mm	M10
044909	FH II 15/25 H	15 mm	115 mm	17 mm	25 mm	M10
044910	FH II 15/50 H	15 mm	140 mm	17 mm	50 mm	M10
044915	FH II 18/25 H	18 mm	130 mm	19 mm	25 mm	M12
044916	FH II 18/50 H	18 mm	155 mm	19 mm	50 mm	M12

Yüksek performans dübeli FH II-I

Ürün No	Tanım	Delme çapı (d0)	Miktar
520358	FH II 12/M6 I	12 mm	25 adet
520359	FH II 12/M8 I	12 mm	25 adet
532751	FH II 12/M8 I K NV	12 mm	2 adet
519014	FH II 15/M10 I	15 mm	25 adet
532752	FH II 15/M10 I K NV	15 mm	2 adet
519015	FH II 15/M12 I	15 mm	20 adet
520360	FH II 12/M6 I R	12 mm	25 adet
520361	FH II 12/M8 I R	12 mm	25 adet
519018	FH II 15/M10 I R	15 mm	25 adet
519019	FH II 15/M12 I R	15 mm	20 adet

Yüksek performans dübeli FH II-S

Ürün No	Tanım	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Anahtar boyutu	Max. montaj kalınlığı (tfix)	Diş (M)
503133	FH II 10/10 S	10 mm	65 mm	10 mm	10 mm	M6
090933	FH II 10/10 S K NV	10 mm	65 mm	10 mm	10 mm	M6
503134	FH II 10/25 S	10 mm	80 mm	10 mm	25 mm	M6
503135	FH II 10/50 S	10 mm	105 mm	10 mm	50 mm	M6
044884	FH II 12/10 S	12 mm	90 mm	13 mm	10 mm	M8
090934	FH II 12/10 S K NV	12 mm	90 mm	13 mm	10 mm	—
044885	FH II 12/25 S	12 mm	105 mm	13 mm	25 mm	M8
044886	FH II 12/50 S	12 mm	130 mm	13 mm	50 mm	M8
044887	FH II 15/10 S	15 mm	100 mm	17 mm	10 mm	M10
044888	FH II 15/25 S	15 mm	115 mm	17 mm	25 mm	M10
044889	FH II 15/50 S	15 mm	140 mm	17 mm	50 mm	M10
044894	FH II 18/25 S	18 mm	130 mm	19 mm	25 mm	M12
044896	FH II 18/50 S	18 mm	155 mm	19 mm	50 mm	M12
044898	FH II 24/25 S	24 mm	150 mm	24 mm	25 mm	M16
044900	FH II 24/50 S	24 mm	175 mm	24 mm	50 mm	M16
044901	FH II 28/30 S	28 mm	185 mm	30 mm	30 mm	M20
044902	FH II 28/60 S	28 mm	215 mm	30 mm	60 mm	M20
044903	FH II 32/30 S	32 mm	210 mm	36 mm	30 mm	M24
044904	FH II 32/60 S	32 mm	240 mm	36 mm	60 mm	M24
510923	FH II 10/10 S R	10 mm	65 mm	10 mm	10 mm	M6
510924	FH II 10/25 S R	10 mm	80 mm	10 mm	25 mm	M6
510925	FH II 12/10 S R	12 mm	90 mm	13 mm	10 mm	—
510926	FH II 12/25 S R	12 mm	105 mm	13 mm	25 mm	M8
510927	FH II 15/10 S R	15 mm	100 mm	17 mm	10 mm	M10
510928	FH II 15/25 S R	15 mm	115 mm	17 mm	25 mm	M10
510929	FH II 18/25 S R	18 mm	130 mm	19 mm	25 mm	M12
502711	FH II 24/25 S R	24 mm	150 mm	24 mm	25 mm	M16

Yüksek performans dübeli FH II-SK

Ürün No	Tanım	Delme çapı (d0)	Montaj üzerinden min. delik derinliği (h2)	Max. montaj kalınlığı (tfix)	Diş (M)	Sismik onay
503136	FH II 10/15 SK	10 mm	70 mm	15 mm	M6	—
503137	FH II 10/25 SK	10 mm	80 mm	25 mm	M6	—
503138	FH II 10/50 SK	10 mm	105 mm	50 mm	M6	—
044917	FH II 12/15 SK	12 mm	95 mm	15 mm	M8	C1 / C2
044918	FH II 12/25 SK	12 mm	105 mm	25 mm	M8	C1 / C2
044919	FH II 12/50 SK	12 mm	130 mm	50 mm	M8	C1 / C2
044920	FH II 15/15 SK	15 mm	105 mm	15 mm	M10	C1 / C2
044921	FH II 15/25 SK	15 mm	115 mm	25 mm	M10	C1 / C2
044922	FH II 15/50 SK	15 mm	140 mm	50 mm	M10	C1 / C2
044923	FH II 18/15 SK	18 mm	120 mm	15 mm	M12	C1 / C2
044924	FH II 18/25 SK	18 mm	130 mm	25 mm	M12	C1 / C2
044925	FH II 18/50 SK	18 mm	155 mm	50 mm	M12	C1 / C2
510931	FH II 12/15 SK R	12 mm	95 mm	15 mm	M8	C1 / C2
510932	FH II 12/30 SK R	12 mm	110 mm	30 mm	M8	C1 / C2
510933	FH II 12/50 SK R	12 mm	130 mm	50 mm	M8	C1 / C2
510934	FH II 15/15 SK R	15 mm	105 mm	15 mm	M10	C1 / C2
510935	FH II 18/30 SK R	18 mm	135 mm	30 mm	M12	C1 / C2

Teknik Özellikler

Teknik özellikler
Onay	ETA-07/0025
Onay	DoP No. 0197
Onay	ESR-2691
Onay	3023222
Sismik onay	C1 / C2
Onaylı zemin	C20/25'den C50/60'a kadar çatlaklı ve çatlaksız beton
Ayrıca uygun zeminler	Beton C12/15, yoğun yapılı doğal taş
