ZYKON Alttan Kesme Dübel FZA

Menhol merdiven basamaklarının montajı ve çatlaklı betonda yüksek güvenlik gerektiren sabitlemeler için ZYKON alttan kesme teknolojili dübel ailesi.

Kategori Çelik Ankrajlar
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

ZYKON dübel FZA-ST A4, menhol merdiven basamaklarının montajı için geliştirilmiş, çatlaklı betonda yüksek güvenlik sağlayan bir sabitleme sistemidir. Aynı ZYKON alttan kesme teknolojisini kullanan FZA-Q, FZA, FZA-I ve FZA-D gibi farklı çeşitleri de aynı ürün ailesi içinde yer alır.

Özel ZYKON alttan kesme teknolojisi, ankrajın betonla pozitif uyumlu bir bağlantı kurmasını sağlayarak büyük çatlaklarda bile maksimum güvenlik sunar. Ankrajın neredeyse genişlemesiz montajı, küçük kenar ve eksenel mesafelerde de esnek kullanım imkânı tanır.

FZA-I çeşidi sabitleme noktasının yüzeyle hizalı çıkarılmasına ve yeniden kullanılmasına imkân verirken, FZA-D'de dişli cıvata ile kovan arasındaki etkileşim yüksek kesme yükü taşınmasını sağlar.

Kullanım Alanları

- Ankre basamaklar (FZA-ST) - Çelik yapılar - Konsollar - Kablo tavaları - Dış cepheler - Çelik konstrüksyonlar - Korkuluklar - Merdivenler - Makinalar - Ana kapılar

Avantajlar

- Özel ZYKON alttan kesme teknolojisi, geniş çatlaklarda bile tam oturan ve güvenli bir bağlantı sağlar. - Neredeyse genişlemesiz montaj, kısa kenar ve eksenel mesafelerde esnek kullanım imkânı sunar. - Stoperli özel matkap ucu FZUB, önceden tanımlı delik derinliğiyle hızlı montaj sağlar. - Metrik içten dişli yapı, standart vida ve dişli çubukların kullanılmasına imkân tanır. - FZA-I çeşidi sabitleme noktasının yüzeyle hizalı çıkarılmasını ve yeniden kullanımını sağlar. - FZA-D'de dişli cıvata ile kovan arasındaki ideal etkileşim, yüksek kesme yükü ve daha az bağlantı noktası ihtiyacı sağlar.

Ürün Çeşitleri

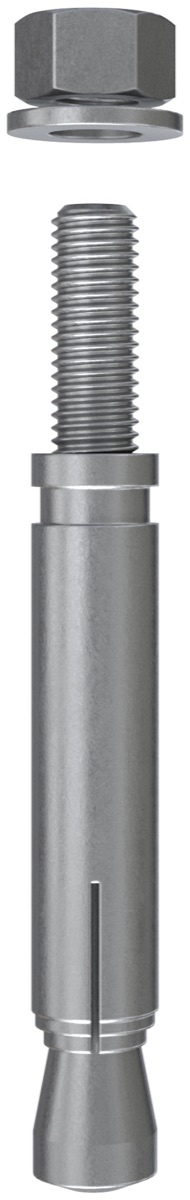

Menhol merdiven basamaklarının montajı için ZYKON dübel FZA-ST A4

Ürün No	Tanım	Gerekli delme ucu FZUB	Gerekli kurulum aracı FZE plus	Delme çapı (d0)	Max. montaj kalınlığı (tfix)	Diş (M)
060686	FZA 14 x 40 ST R	14 x 40	FZE 14 plus	14 mm	30 mm	M10
060687	FZA 14 x 60 ST R	14 x 60	FZE 14 plus	14 mm	30 mm	M10

ZYKON alttan kesme ankrajı FZA-Q

Ürün No	Tanım	Delme çapı (d0)	Gerekli kurulum aracı FZE plus	Diş (M)	Miktar
538642	FZA-Q 18 x 80 M12/25 HDG	18 mm	FZE 18 plus	M12	20 adet
538644	FZA-Q 18 x 80 M12/35 HDG	18 mm	FZE 18 plus	M12	20 adet
538645	FZA-Q 18 x 80 M12/55 HDG	18 mm	FZE 18 plus	M12	20 adet

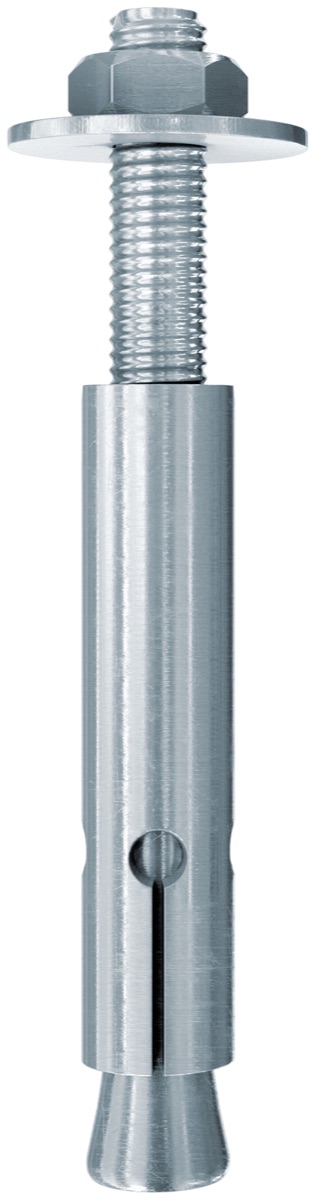

ZYKON alttan kesme dübel FZA

Ürün No	Tanım	Gerekli delme ucu FZUB	Gerekli kurulum aracı FZE plus	Delme çapı (d0)	Dübel uzunluğu	Max. montaj kalınlığı (tfix)
060712	FZA 10 x 40 M 6/10	10 x 40	FZE 10 plus	10 mm	60 mm	10 mm
060715	FZA 12 x 40 M 8/15	12 x 40	FZE 12 plus	12 mm	69 mm	15 mm
060716	FZA 12 x 50 M 8/15	12 x 50	FZE 12 plus	12 mm	79 mm	15 mm
060718	FZA 14 x 40 M10/25	14 x 40	FZE 14 plus	14 mm	79 mm	25 mm
060719	FZA 14 x 60 M10/25	14 x 60	FZE 14 plus	14 mm	102 mm	25 mm
060721	FZA 18 x 80 M12/25	18 x 80	FZE 18 plus	18 mm	126 mm	25 mm
060724	FZA 22 x 100 M16/60	22 x 100	FZE 22 plus	22 mm	185 mm	60 mm
060725	FZA 22 x 125 M16/60	22 x 125	FZE 22 plus	22 mm	210 mm	60 mm
060776	FZA 12 x 50 M 8/15 R	12 x 50	FZE 12 plus	12 mm	79 mm	15 mm
060778	FZA 14 x 40 M10/25 R	14 x 40	FZE 14 plus	14 mm	79 mm	25 mm
060779	FZA 14 x 60 M10/25 R	14 x 60	FZE 14 plus	14 mm	102 mm	25 mm
060767	FZA 18 x 80 M12/55 R	18 x 80	FZE 18 plus	18 mm	156 mm	55 mm
060781	FZA 18 x 80 M12/25 R	18 x 80	FZE 18 plus	18 mm	126 mm	25 mm
060782	FZA 22 x 100 M16/60 R	22 x 100	FZE 22 plus	22 mm	184 mm	60 mm
060768	FZA 22 x 125 M16/60 R	22 x 125	FZE 22 plus	22 mm	209 mm	60 mm

ZYKON alttan kesme dübel FZA-I

Ürün No	Tanım	Gerekli delme ucu FZUB	Gerekli kurulum aracı FZE plus	Delme çapı (d0)	Min. civata penetrasyonu (lE,min)	Max. civata penetrasyonu (lE,max)
060758	FZA 12 x 40 M 6 I	12 x 40	FZE 12 plus	12 mm	10 mm	15 mm
060783	FZA 12 x 40 M 6 I R	12 x 40	FZE 12 plus	12 mm	10 mm	15 mm
060784	FZA 12 x 50 M 6 I R	12 x 50	FZE 12 plus	12 mm	10 mm	15 mm
060760	FZA 14 x 60 M 8 I	14 x 60	FZE 14 plus	14 mm	11 mm	17 mm
060786	FZA 14 x 60 M 8 I R	14 x 60	FZE 14 plus	14 mm	11 mm	17 mm
060761	FZA 18 x 80 M10 I	18 x 80	FZE 18 plus	18 mm	13 mm	21 mm
060763	FZA 22 x 100 M12 I	22 x 100	FZE 22 plus	22 mm	15 mm	25 mm
060788	FZA 22 x 100 M12 I R	22 x 100	FZE 22 plus	22 mm	15 mm	25 mm
060770	FZA 22 x 125 M12 I R	22 x 125	FZE 22 plus	22 mm	15 mm	25 mm

ZYKON parça üzerinden montaj dübeli FZA-D

Ürün No	Tanım	Gerekli delme ucu FZUB	Gerekli kurulum aracı FZE plus	Delme çapı (d0)	Dübel uzunluğu	Max. montaj kalınlığı (tfix)
060654	FZA 12 x 80 M 8 D/30	12 x 80	FZE 12 plus	12 mm	99 mm	30 mm
060663	FZA 22 x 125 M16 D/25	22 x 125	FZE 22 plus	22 mm	156 mm	25 mm
060670	FZA 14 x 100 M10 D/40 R	14 x 100	FZE 14 plus	14 mm	126 mm	40 mm
060672	FZA 18 x 100 M12 D/20 R	18 x 100	FZE 18 plus	18 mm	126 mm	20 mm
060673	FZA 18 x 130 M12 D/50 R	18 x 130	FZE 18 plus	18 mm	156 mm	50 mm

Teknik Özellikler

Teknik özellikler
Onaylı beton sınıfı	C20/25 - C50/60 (çatlaklı ve çatlaksız beton)
Ayrıca uygun zeminler	Beton C12/15, yoğun yapılı doğal taş
Onaylar	ETA-98/0004, DoP No. 0208
Onaylar	ETA-16/0338, DoP No. 0166
Diğer sertifikalar	Z-21.1-2008, 3023222, BZS D 06-605
