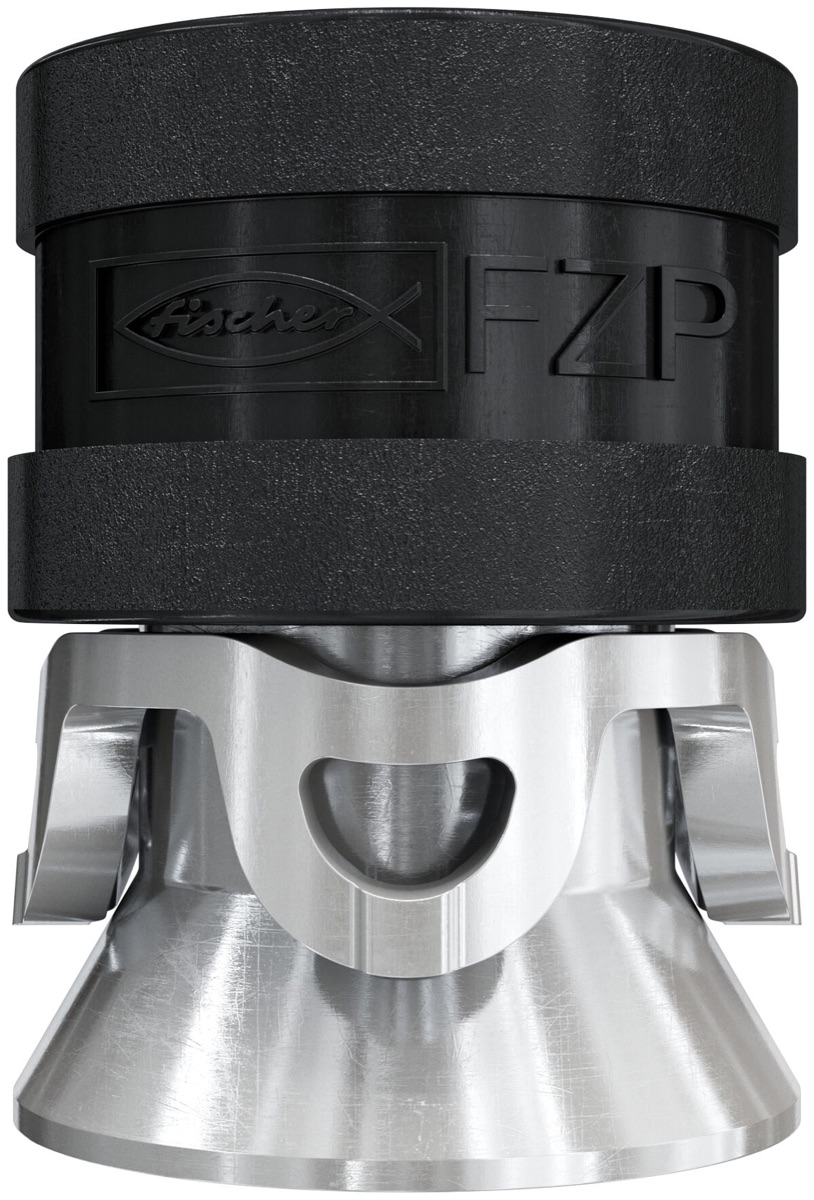

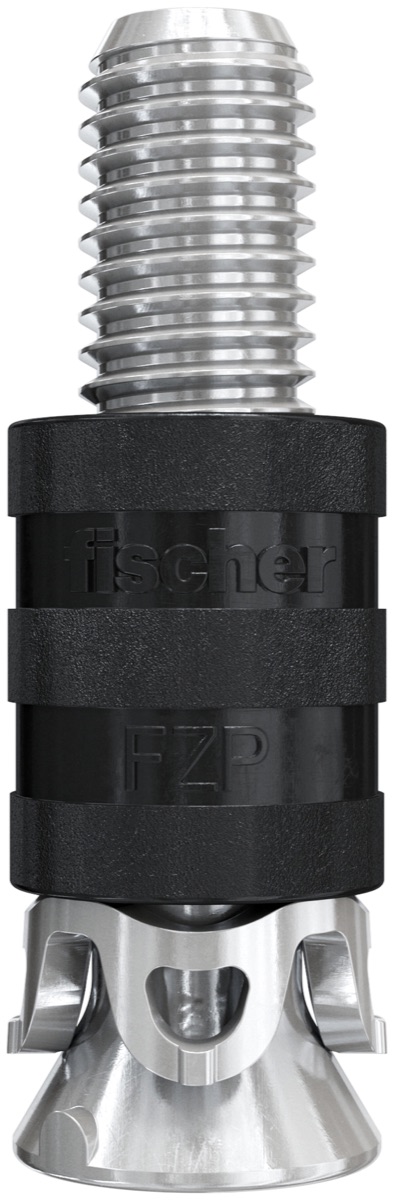

Zykon Panel Dübeli FZP II

Cephe panellerinin zykon deliğiyle sabitlenmesinde kullanılan A4 paslanmaz çelik panel dübeli.

Kategori Cephe Taşıyıcı & Montaj Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

Zykon-Panel ankraj FZP II A4, cephe panellerinin alttan genişleyen zykon deliği ile taşıyıcı alt yapıya sabitlenmesinde kullanılan A4 paslanmaz çelik bir dübel ailesidir. A4, Carbon, M8i, SH, SO AL, SO Carbon ve VS olmak üzere farklı çeşitleri bulunur; M6 ve M8 dişli, çeşitli ankraj derinliği ve panel kalınlığı seçenekleriyle üretilir.

Ürün Çeşitleri

Zykon-Panel ankraj FZP II A4

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu	Kalan dişli uzunluğu
512131	FZP II 11 x 12 M6/13 A4	20 mm	12 mm	25 mm	12 mm	13 mm
512133	FZP II 11 x 12 M6/18 A4	20 mm	12 mm	30 mm	12 mm	18 mm
512134	FZP II 11 x 15 M6/10 A4	30 mm	15 mm	25 mm	15 mm	10 mm
512135	FZP II 11 x 15 M6/18 A4	30 mm	15 mm	51 mm	15 mm	18 mm
512138	FZP II 13 x 15 M8/23 A4	30 mm	15 mm	38 mm	15 mm	23 mm
512139	FZP II 13 x 15 M8/28 A4	30 mm	15 mm	43 mm	15 mm	28 mm
512136	FZP II 13 x 15 M8/10 A4	30 mm	15 mm	25 mm	15 mm	10 mm
512137	FZP II 13 x 15 M8/15 A4	30 mm	15 mm	30 mm	15 mm	15 mm
512140	FZP II 13 x 17 M8/17 A4	30 mm	17 mm	34 mm	17 mm	17 mm
512141	FZP II 13 x 21 M8/9 A4	35 mm	21 mm	30 mm	21 mm	9 mm
512142	FZP II 13 x 21 M8/17 A4	35 mm	21 mm	38 mm	21 mm	17 mm
512143	FZP II 13 x 21 M8/22 A4	35 mm	21 mm	43 mm	21 mm	22 mm

Zykon-Panel ankraj FZP II Carbon

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu	Kalan dişli uzunluğu
511966	FZP II 11 x 12 M6/13 KARBON	20 mm	12 mm	25 mm	12 mm	13 mm
511967	FZP II 11 x 12 M6/18 KARBON	20 mm	12 mm	30 mm	12 mm	18 mm
511968	FZP II 11 x 15 M6/10 KARBON	30 mm	15 mm	25 mm	15 mm	10 mm
511969	FZP II 11 x 15 M6/18 KARBON	30 mm	15 mm	33 mm	15 mm	18 mm
511970	FZP II 13 x 15 M8/10 KARBON	30 mm	15 mm	25 mm	15 mm	10 mm
511971	FZP II 13 x 15 M8/15 KARBON	30 mm	15 mm	30 mm	15 mm	15 mm
511972	FZP II 13 x 15 M8/23 KARBON	30 mm	15 mm	38 mm	15 mm	23 mm
511973	FZP II 13 x 15 M8/28 KARBON	30 mm	15 mm	43 mm	15 mm	28 mm
511980	FZP II 13 x 17 M8/17 KARBON	30 mm	17 mm	34 mm	17 mm	17 mm
511974	FZP II 13 x 21 M8/9 KARBON	35 mm	21 mm	30 mm	21 mm	9 mm
511975	FZP II 13 x 21 M8/17 KARBON	35 mm	21 mm	38 mm	21 mm	17 mm
511976	FZP II 13 x 21 M8/22 KARBON	35 mm	21 mm	43 mm	21 mm	22 mm

Zykon-Panel ankraj FZP II M8i

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu
539478	FZP II 15 x 12 M8i	20 mm	12 mm	12 mm	12 mm
539479	FZP II 15 x 15 M8i	25 mm	15 mm	15 mm	15 mm
540298	FZP II 15 x 21 M8i	35 mm	21 mm	21 mm	21 mm

Zykon-Panel ankraj FZP II SH

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu	Kalan dişli uzunluğu
521103	FZP 13 x 30 M8//23 SH A4	50 mm	30 mm	49 mm	30 mm	19 mm
521104	FZP 13 x 41 M8/SO/19 SH AL	50 mm	30 - 36 mm	64 mm	41 mm	23 mm

Zykon-Panel ankraj FZP II SO AL

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu	Kalan dişli uzunluğu
512144	FZP II 11 x 21 M6/SO/9 AL	20 mm	12 - 16 mm	30 mm	21 mm	9 mm
512145	FZP II 11 x 21 M6/SO/12 AL	20 mm	12 - 16 mm	33 mm	21 mm	12 mm
538088	FZP II 13 x 26 M8/SO/12 AL	30 mm	15 - 21 mm	38 mm	26 mm	12 mm
512146	FZP II 13 x 26 M8/SO/17 AL	30 mm	15 - 21 mm	43 mm	26 mm	17 mm
513226	FZP II 13 x 30 M8/SO/13 AL	30 mm	15 - 25 mm	43 mm	30 mm	13 mm

Zykon-Panel ankraj FZP II SO Carbon

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu	Kalan dişli uzunluğu
511977	FZP II 11 x 21 M6/SO/9 KARBON	20 mm	12 - 16 mm	30 mm	21 mm	9 mm
511978	FZP II 11 x 21 M6/SO/12 KARBON	20 mm	12 - 16 mm	33 mm	21 mm	12 mm
538087	FZP II 13 x 26 M8/SO/12 KARBON	30 mm	15 - 21 mm	38 mm	26 mm	12 mm
511979	FZP II 13 x 26 M8/SO/17 KARBON	30 mm	15 - 21 mm	43 mm	26 mm	17 mm

Zykon-Panel ankraj FZP II VS

Ürün No	Tanım	Min. panel kalınlığı	Ankraj derinliği	Toplam uzunluk (l)	Uygulanmış ankraj uzunluğu	Kalan dişli uzunluğu
512147	FZP II 11 x 21 M6/VS/4 AL	20 mm	12 - 16 mm	25,5 mm	21 mm	4,5 mm
512148	FZP II 13 x 26 M8/VS/4 AL	30 mm	15 - 21 mm	30,5 mm	26 mm	4,5 mm
512149	FZP II 13 x 30 M8/VS/4 AL	30 mm	15 - 25 mm	34,5 mm	30 mm	4,5 mm

Teknik Özellikler

Teknik özellikler
Onay	ETA-11/0145
Performans Beyanı (DoP)	DoP No. 0380
Sistem	FZP System
