Zykon Panel Dübeli FZP II T
Cephe panellerinin zykon deliğiyle taşıyıcı alt yapıya sabitlenmesinde kullanılan, ETA onaylı panel dübeli.
Talep birimi: Adet
Birim: Adet
- Hızlı teklif
- Güvenilir tedarik
- Geniş ürün gamı
Ürün Açıklaması

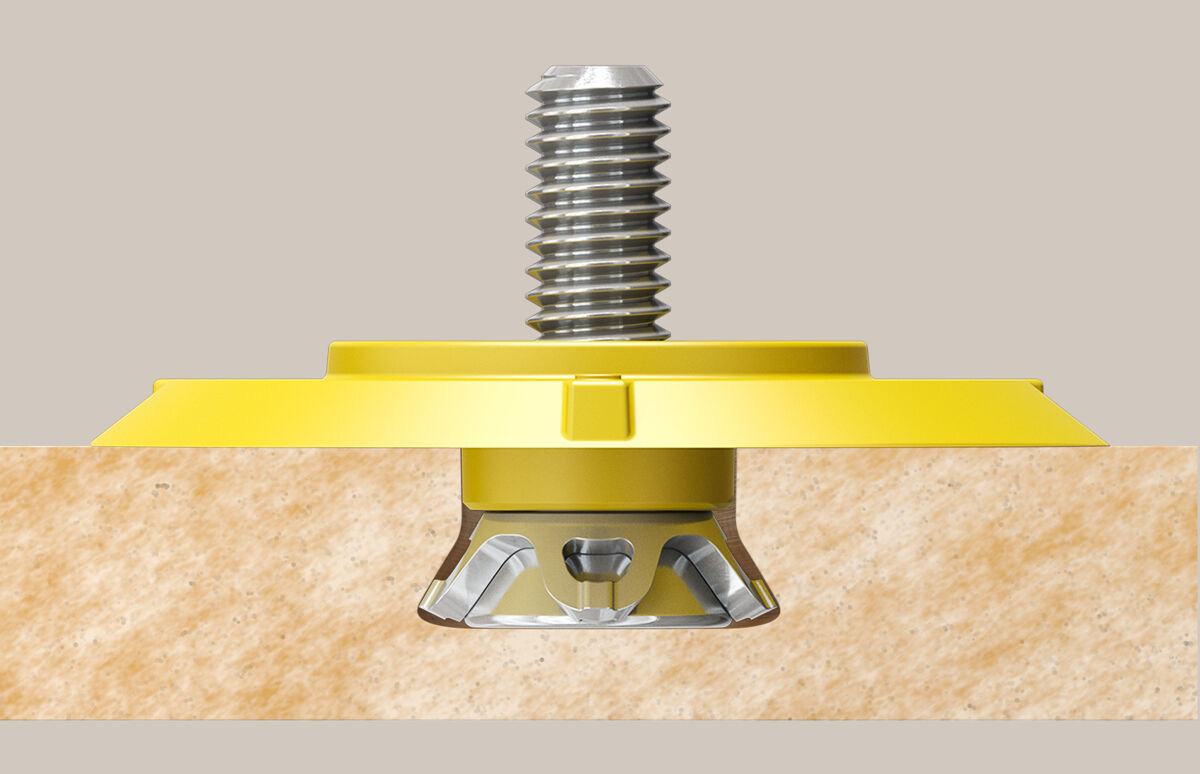

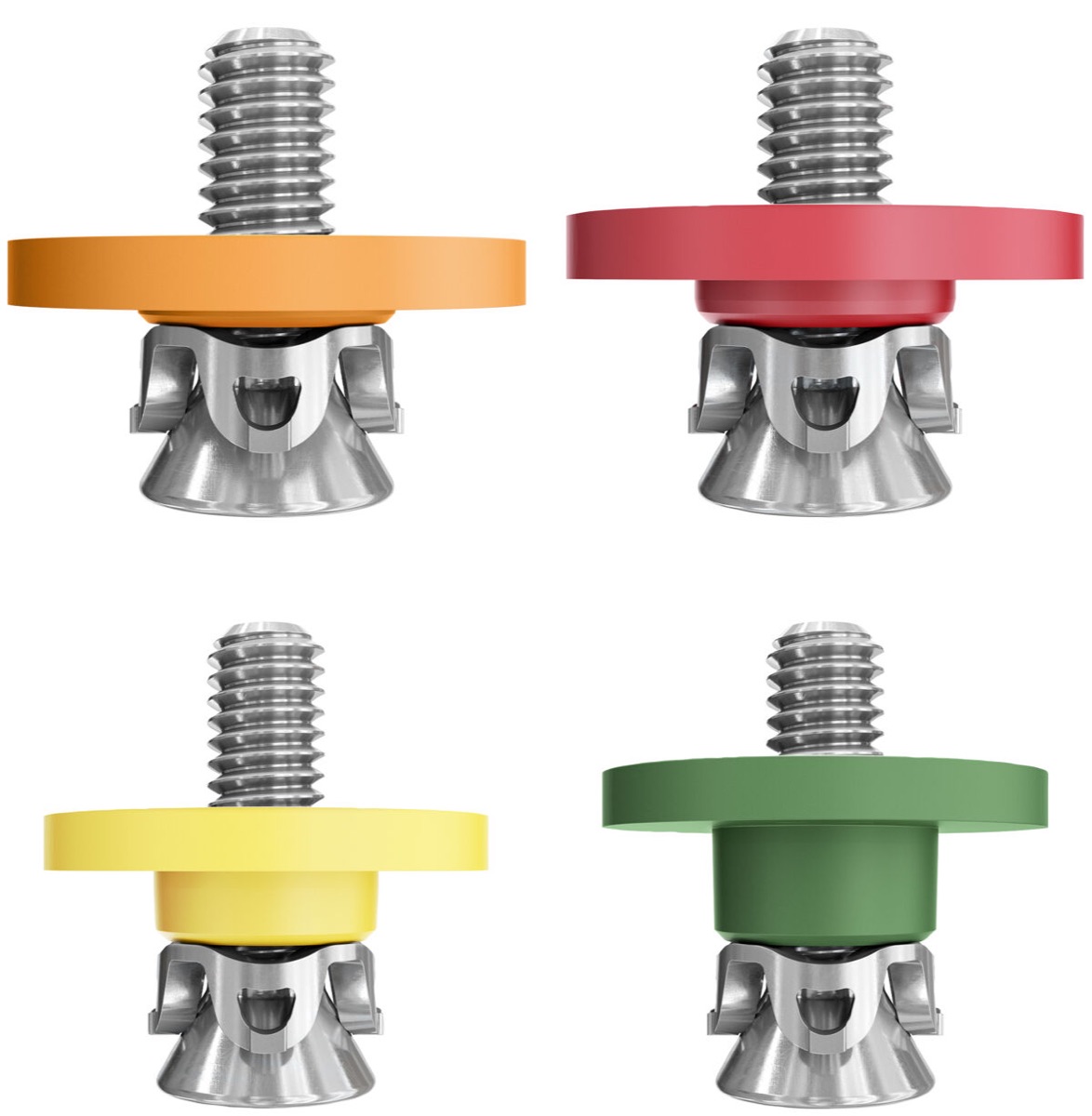

Zykon-Panel ankraj FZP II T, cephe panellerinin alttan genişleyen zykon deliği ile taşıyıcı alt yapıya sabitlenmesinde kullanılır. D40, PA ve Tergo+ olmak üzere üç çeşidi bulunur ve M6 dişli, çeşitli ankraj derinliği ve panel kalınlığı seçenekleriyle üretilir. Panel kalınlığına göre renk kodlu pullar, montaj derinliğinin doğru seçilmesine yardımcı olur.
Ürün Çeşitleri
Zykon-Panel ankraj FZP II T D40
| Ürün No | Tanım | Min. panel kalınlığı | Ankraj derinliği | Toplam uzunluk (l) | Uygulanmış ankraj uzunluğu | Kalan dişli uzunluğu |
|---|---|---|---|---|---|---|
| 552890 | FZP II 11x5 M6/T/10 D40 | 8 mm | 5 mm | 17,5 mm | 7,5 mm | 10 mm |
| 552891 | FZP II 11x5 M6/T/13 D40 | 8 mm | 5 mm | 20,5 mm | 7,5 mm | 13 mm |
| 532644 | FZP II 11 x 6 M6/T/9 D40 PA | 8 mm | 6 mm | 17,5 mm | 8,5 mm | 9 mm |
| 532645 | FZP II 11 x 8 M6/T/10 D40 PA | 10 mm | 8 mm | 20,5 mm | 10,5 mm | 10 mm |
| 532646 | FZP II 11 x 9 M6/T/9 D40 PA | 11 mm | 9 mm | 20,5 mm | 11,5 mm | 9 mm |
Zykon-Panel ankraj FZP II T PA
| Ürün No | Tanım | Min. panel kalınlığı | Ankraj derinliği | Toplam uzunluk (l) | Uygulanmış ankraj uzunluğu | Kalan dişli uzunluğu |
|---|---|---|---|---|---|---|
| 552888 | FZP II 11 x 5 M6/T/11 PA | 8 mm | 5 mm | 18,5 mm | 7,5 mm | 11 mm |
| 552889 | FZP II 11x5 M6/T/13 PA | 8 mm | 5 mm | 20,5 mm | 7,5 mm | 13 mm |
| 520365 | FZP II 11 x 6 M6/T/10 PA | 8 mm | 6 mm | 18,5 mm | 8,5 mm | 10 mm |
| 520367 | FZP II 11 x 8 M6/T/12 PA | 10 mm | 8 mm | 22,5 mm | 10,5 mm | 12 mm |
| 520369 | FZP II 11 x 10 M6/T/9 PA | 12 mm | 10 mm | 21,5 mm | 12,5 mm | 9 mm |
Zykon-Panel ankraj FZP II T Tergo+
| Ürün No | Tanım | Min. panel kalınlığı | Ankraj derinliği | Toplam uzunluk (l) | Uygulanmış ankraj uzunluğu | Kalan dişli uzunluğu |
|---|---|---|---|---|---|---|
| 552892 | Tergo+ 11x5 M6/T/11 PA | 8 mm | 5 mm | 18,5 mm | 7,5 mm | 11 mm |
| 552893 | Tergo+ 11x5 M6/T/13 PA | 8 mm | 5 mm | 20,5 mm | 7,5 mm | 13 mm |
| 532641 | Tergo+ 11 x 6 M6/T/10 PA | 8 mm | 6 mm | 18,5 mm | 8,5 mm | 10 mm |
| 532642 | Tergo+ 11 x 6 M6/T/13 PA | 8 mm | 6 mm | 21,5 mm | 8,5 mm | 13 mm |
| 537974 | Tergo+ 11 x 8 M6/T/10 PA | 10 mm | 8 mm | 20,5 mm | 10,5 mm | 10 mm |
| 537975 | Tergo+ 11 x 8 M6/T/13 PA | 10 mm | 8 mm | 23,5 mm | 10,5 mm | 13 mm |
| 532643 | Tergo+ 11 x 10 M6/T/9 PA | 12 mm | 10 mm | 21,5 mm | 12,5 mm | 9 mm |
Teknik Özellikler
| Onaylar | ETA-23/0756, ETA-23/0035, ETA-22/0400, ETA-22/0669 |
|---|---|
| Performans Beyanı (DoP) | DoP No. 0359, DoP No. 0364, DoP No. 0322, DoP No. 0360 |
| Sismik onay | C1 / C2 |
| Sistem | FZP System |
