Ağır Yük Boru Kelepçesi FRSM (Metrik)

Orta ve ağır yükler için sert ses yalıtım parçalı, geniş gövdeli metrik dişli boru kelepçesi.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

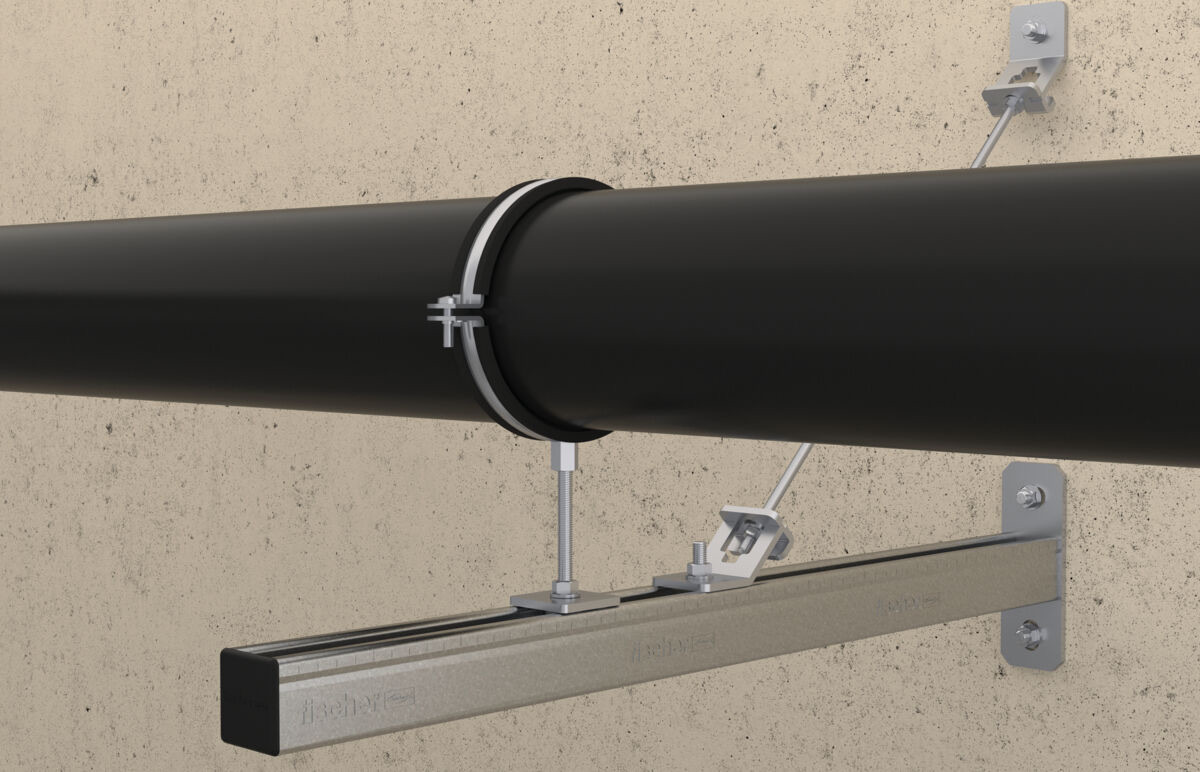

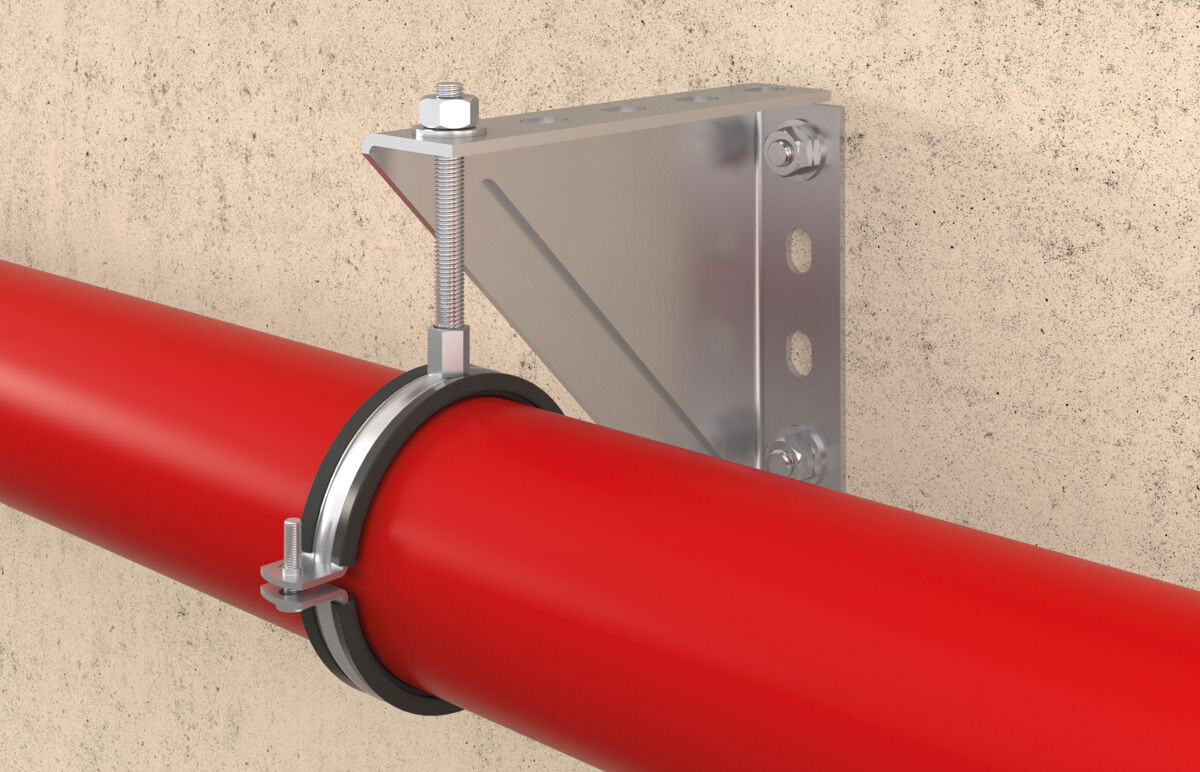

FRSM, dişli rotlarla (askı cıvatalarıyla) sabitlenen orta ve ağır boru hatları için geliştirilmiş, sert bir ses yalıtım parçasına sahip geniş gövdeli bir boru kelepçesidir. İki vidalı ayar mekanizması, farklı dış boru çaplarına kolay uyum sağlar; M10/M12, M12/M16 ve M16 dişli somun kombinasyonları ise montaj seçeneklerinde esneklik sunar.

ø124 mm'den itibaren, örneğin dökme demir çatı drenaj borularının sabitlenmesinde olduğu gibi, iki dişli rotla montaj yapılabilir. Kelepçe, yüksek test edilmiş yük değerleriyle güvenli çalışma imkanı sağlar.

Kullanım Alanları

- Orta ve ağır boruların dişli rotlarla (askı cıvatalarıyla) sabitlenmesi

Avantajlar

- Yüksek test edilmiş yük değerleri, kelepçenin güvenli şekilde çalışmasını sağlar. - M10/M12, M12/M16 veya M16 dişli somun kombinasyonları, montajda daha esnek seçenekler sunar. - ø124 mm'den itibaren iki dişli rotla montaj yapılabilir; örneğin dökme demir çatı drenaj borularının sabitlenmesinde kullanılır. - İki vidalı yapı, dış boru çapına kolay ayar imkanı tanır.

Ürün Çeşitleri

Ürün No	Tanım	Diş (A)	Nominal ölçü	Kelepçeleme aralığı (D)	Genişlik (B)	Yüksekliği (H)
554243	FRSM 1/2 M10/M12	M10 / M12	1/2 in	19 - 23 mm	76 mm	56 mm
554244	FRSM 3/4 M10/M12	M10 / M12	3/4 in	24 - 29 mm	80 mm	62 mm
554245	FRSM 1 M10/M12	M10 / M12	1 in	33 - 36 mm	87 mm	69 mm
554246	FRSM 1 1/4 M10/M12	M10 / M12	1 1/4 in	40 - 45 mm	96 mm	78 mm
554247	FRSM 1 1/2 M10/M12	M10 / M12	1 1/2 in	47 - 52 mm	103 mm	85 mm
554248	FRSM 53 - 58 M10/M12	M10 / M12	—	53 - 58 mm	109 mm	91 mm
554249	FRSM 2 M10/M12	M10 / M12	2 in	60 - 65 mm	116 mm	98 mm
554250	FRSM 2 1/2 M10/M12	M10 / M12	2 1/2 in	73 - 78 mm	143 mm	115 mm
554251	FRSM 79 - 85 M10/M12	M10 / M12	—	79 - 85 mm	150 mm	122 mm
554252	FRSM 3 M10/M12	M10 / M12	3 in	88 - 93 mm	158 mm	130 mm
554253	FRSM 102 M10/M12	M10 / M12	—	100 - 106 mm	171 mm	143 mm
554254	FRSM 4 M10/M12	M10 / M12	4 in	108 - 116 mm	181 mm	153 mm
093709	FRSM 124 - 129 M10/M12	M10 / M12	—	124 - 129 mm	194 mm	166 mm
093710	FRSM 131 - 137 M10/M12	M10 / M12	—	131 - 137 mm	202 mm	174 mm
093711	FRSM 138 - 145 M10/M12	M10 / M12	5 in	138 - 145 mm	210 mm	182 mm
093712	FRSM 156 - 162 M10/M12	M10 / M12	—	156 - 162 mm	227 mm	199 mm
093713	FRSM 165 - 171 M10/M12	M10 / M12	6 in	165 - 171 mm	236 mm	208 mm
558303	FRSM 177 - 183 M10/M12	M10 / M12	—	177 - 183 mm	248 mm	220 mm
093714	FRSM 188 - 194 M10/M12	M10 / M12	7 in	188 - 194 mm	259 mm	231 mm
093715	FRSM 196 - 203 M10/M12	M10 / M12	—	196 - 203 mm	268 mm	240 mm
505453	FRSM 212 M12/M16	M12 / M16	—	205 - 214 mm	301 mm	264 mm
505454	FRSM 8'' M12/M16	M12 / M16	8 in	219 - 225 mm	313 mm	275 mm
505455	FRSM 250 M12/M16	M12 / M16	—	244 - 250 mm	338 mm	300 mm
505456	FRSM 10'' M12/M16	M12 / M16	10 in	267 - 273 mm	361 mm	323 mm
558304	FRSM 277 - 283 M12/M16	M12 / M16	—	277 - 283 mm	371 mm	333 mm
505457	FRSM 300 M12/M16	M12 / M16	—	297 - 304 mm	392 mm	354 mm
552858	FRSM 305 - 316 M12/M16	M12 / M16	—	305 - 316 mm	403 mm	366 mm
505458	FRSM 12'' M12/M16	M12 / M16	12 in	320 - 328 mm	416 mm	378 mm
504594	FRSM 348 - 356 M16	M16	—	348 - 356 mm	464 mm	403 mm
504595	FRSM 364 - 372 M16	M16	—	364 - 372 mm	480 mm	419 mm
504596	FRSM 400 - 409 M16	M16	—	400 - 409 mm	517 mm	456 mm
504597	FRSM 454 - 462 M16	M16	—	454 - 462 mm	570 mm	509 mm
504598	FRSM 500 - 508 M16	M16	—	500 - 508 mm	620 mm	555 mm
558524	FRSM 1/2 M10/M12 hdg	M10 / M12	1/2 in	19 - 23 mm	76 mm	56 mm
558525	FRSM 3/4 M10/M12 hdg	M10 / M12	3/4 in	24 - 29 mm	80 mm	62 mm
558526	FRSM 1 M10/M12 hdg	M10 / M12	1 in	33 - 36 mm	87 mm	69 mm
558527	FRSM 1 1/4 M10/M12 hdg	M10 / M12	1 1/4 in	40 - 45 mm	96 mm	78 mm
558528	FRSM 1 1/2 M10/M12 hdg	M10 / M12	1 1/2 in	48 - 52 mm	103 mm	85 mm
558529	FRSM 53 - 58 M10/M12 hdg	M10 / M12	—	53 - 58 mm	109 mm	91 mm
558530	FRSM 2 M10/M12 hdg	M10 / M12	2 in	60 - 65 mm	116 mm	98 mm
558531	FRSM 2 1/2 M10/M12 hdg	M10 / M12	2 1/2 in	73 - 78 mm	143 mm	115 mm
558532	FRSM 79 - 85 M10/M12 hdg	M10 / M12	—	79 - 85 mm	150 mm	122 mm
558533	FRSM 3 M10/M12 hdg	M10 / M12	3 in	88 - 93 mm	158 mm	130 mm
558534	FRSM 102 M10/M12 hdg	M10 / M12	—	100 - 106 mm	171 mm	143 mm
558606	FRSM 4 M10/M12 hdg	M10 / M12	4 in	108 - 116 mm	181 mm	153 mm
558535	FRSM 124 - 129 M10/M12 hdg	M10 / M12	—	124 - 129 mm	194 mm	166 mm
558536	FRSM 131 - 137 M10/M12 hdg	M10 / M12	—	131 - 137 mm	202 mm	174 mm
558537	FRSM 138 - 145 M10/M12 hdg	M10 / M12	5 in	138 - 145 mm	210 mm	182 mm
558538	FRSM 156 - 162 M10/M12 hdg	M10 / M12	—	156 - 162 mm	227 mm	199 mm
558539	FRSM 165 - 171 M10/M12 hdg	M10 / M12	6 in	165 - 171 mm	236 mm	208 mm
558540	FRSM 188 - 194 M10/M12 hdg	M10 / M12	7 in	188 - 194 mm	259 mm	231 mm
558541	FRSM 196 - 203 M10/M12 hdg	M10 / M12	—	196 - 203 mm	268 mm	240 mm
558542	FRSM 212 M12/M16 hdg	M12 / M16	—	205 - 214 mm	301 mm	264 mm
558543	FRSM 8 M12/M16 hdg	M12 / M16	8 in	219 - 225 mm	313 mm	275 mm
558544	FRSM 250 M12/M16 hdg	M12 / M16	—	244 - 250 mm	338 mm	300 mm
558545	FRSM 10 M12/M16 hdg	M12 / M16	10 in	267 - 273 mm	361 mm	323 mm
558546	FRSM 300 M12/M16 hdg	M12 / M16	—	297 - 304 mm	392 mm	354 mm
558547	FRSM 305 - 316 M12/M16 hdg	M12 / M16	—	305 - 316 mm	403 mm	366 mm
558548	FRSM 12 M12/M16 hdg	M12 / M16	12 in	320 - 328 mm	416 mm	378 mm
558549	FRSM 348 - 356 M16 hdg	M16	—	348 - 356 mm	464 mm	403 mm
558596	FRSM 364 - 372 M16 hdg	M16	—	364 - 372 mm	480 mm	419 mm
558597	FRSM 400 - 409 M16 hdg	M16	—	400 - 409 mm	517 mm	456 mm
558598	FRSM 454 - 462 M16 hdg	M16	—	454 - 462 mm	570 mm	509 mm
558599	FRSM 500 - 508 M16 hdg	M16	—	500 - 508 mm	620 mm	555 mm
562764	FRSM 165 - 171 M12 A4	M12	6 in	165 - 171 mm	236 mm	205 mm
562765	FRSM 188 - 194 M12 A4	M12	7 in	188 - 194 mm	259 mm	228 mm
562766	FRSM 196 - 203 M12 A4	M12	—	196 - 203 mm	268 mm	237 mm
562767	FRSM 212 M16 A4	M16	—	205 - 214 mm	301 mm	259 mm
562768	FRSM 8 M16 A4	M16	8 in	219 - 225 mm	313 mm	270 mm
562769	FRSM 250 M16 A4	M16	—	244 - 250 mm	338 mm	295 mm
562770	FRSM 10 M16 A4	M16	10 in	267 - 273 mm	361 mm	318 mm
562771	FRSM 300 M16 A4	M16	—	297 - 304 mm	392 mm	349 mm
562772	FRSM 305 - 316 M16 A4	M16	—	305 - 316 mm	403 mm	361 mm
562773	FRSM 12 M16 A4	M16	12 in	320 - 328 mm	416 mm	373 mm

Teknik Özellikler

Teknik özellikler
Malzeme	Çelik DD11 (malzeme no. 1.0332), DIN EN 10111'e göre
Kaplama	Elektro galvaniz kaplama, 5-9 µm
Bağlantı somunu	M10/M12 = SW 17, M12/M16 = SW 22, M16 = SW 24
Kilit vida	Gömme başlı ile düz başlı vidanın kombinasyonu
Ses yalıtım malzemesi	EPDM; klorin ve silikon içermez
Sıcaklık aralığı	-50°C ile +110°C arası
Sertlik	45 ± 5° Shore A
Yangın davranışı	DIN 4102: Sınıf B2
