Trapez Sac Askı Elemanları LZ / LST, KDS, TZ

Trapezoid sac çatılarda delik açmak için delgeç takımı; sabitleme için KDS geçiş tapaları ve TZ profil askıları ile tamamlanan sistem.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet · Çeşide göre değişir (üretici tablosu)

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

LZ ve LST, trapezoid çelik sac çatılarda delik açmak için kullanılan bir delgeç takımıdır. Uzun manivela kolu sayesinde az güçle çalıştırılır, ayarlanabilir derinlik dayanağı ile hassas delik açılmasına imkan tanır; delme uçları LZ ve LST birbiriyle değiştirilebilir. Takım, maksimum 100 mm genişliğe ve 1,25 mm kalınlığa kadar trapezoid saclarda 10 mm çapında delik açar.

Aynı ailede yer alan KDS geçiş tapaları, açılan deliklerden trapezoid saclara sabitleme yapmak için kullanılır ve üç farklı versiyonda sunulur; bunlardan biri delikte SKS M8x100 vida ile sabitlenen sulama sistemi versiyonudur. TZ / TZA / TZH profil askıları ise trapezoid sac raflarda kullanılır; TZ/TZH için VdS onayı, bağımsız test edilmiş bir güvenlik seviyesi sağlar ve TZH'nin ayarlanabilir somunu montaj sonrası yükseklik ayarına imkan tanır.

Kullanım Alanları

- Trapezoid çelik saclarda delik delme - Trapezoid saclar için sabitleme parçası (üç versiyonda mevcut) - Delikte SKS M8x100 vida ile sabitlenen sulama sistemi versiyonu - Boruların kendinden delme vidaları veya çelik kör perçinlerle sabitlenmesi

Avantajlar

- Uzun manivela kolu sayesinde az güçle kullanılabilir - LZ ve LST delme uçları birbiriyle değiştirilebilir - 100 mm genişliğe ve 1,25 mm kalınlığa kadar trapez saclarda kullanıma uygundur - Ayarlanabilir derinlik dayanağı hassas delik açılmasını sağlar - Ejektör yaylı pul, metal sac pullarının kolay çıkarılmasını sağlar - Kauçuk saplar daha iyi kavrama, uzun manivela kol ve menteşeler daha iyi güç aktarımı sağlar - TZ/TZH bağımsız test edilmiş VdS onayına sahiptir - TZH'nin ayarlanabilir somunu, montaj sonrası kolay yükseklik ayarına imkan tanır - TZ/TZH'nin bükülme noktaları trapez levha şekline ideal uyum sağlar

Ürün Çeşitleri

Delgi LZ, delik zımbası LST

Ürün No	Tanım	Delik delme çapı	Açıklık genişliği	Miktar
079830	LZ	10 mm	100 mm	1 adet
079829	LST 10	10 mm	—	2 adet

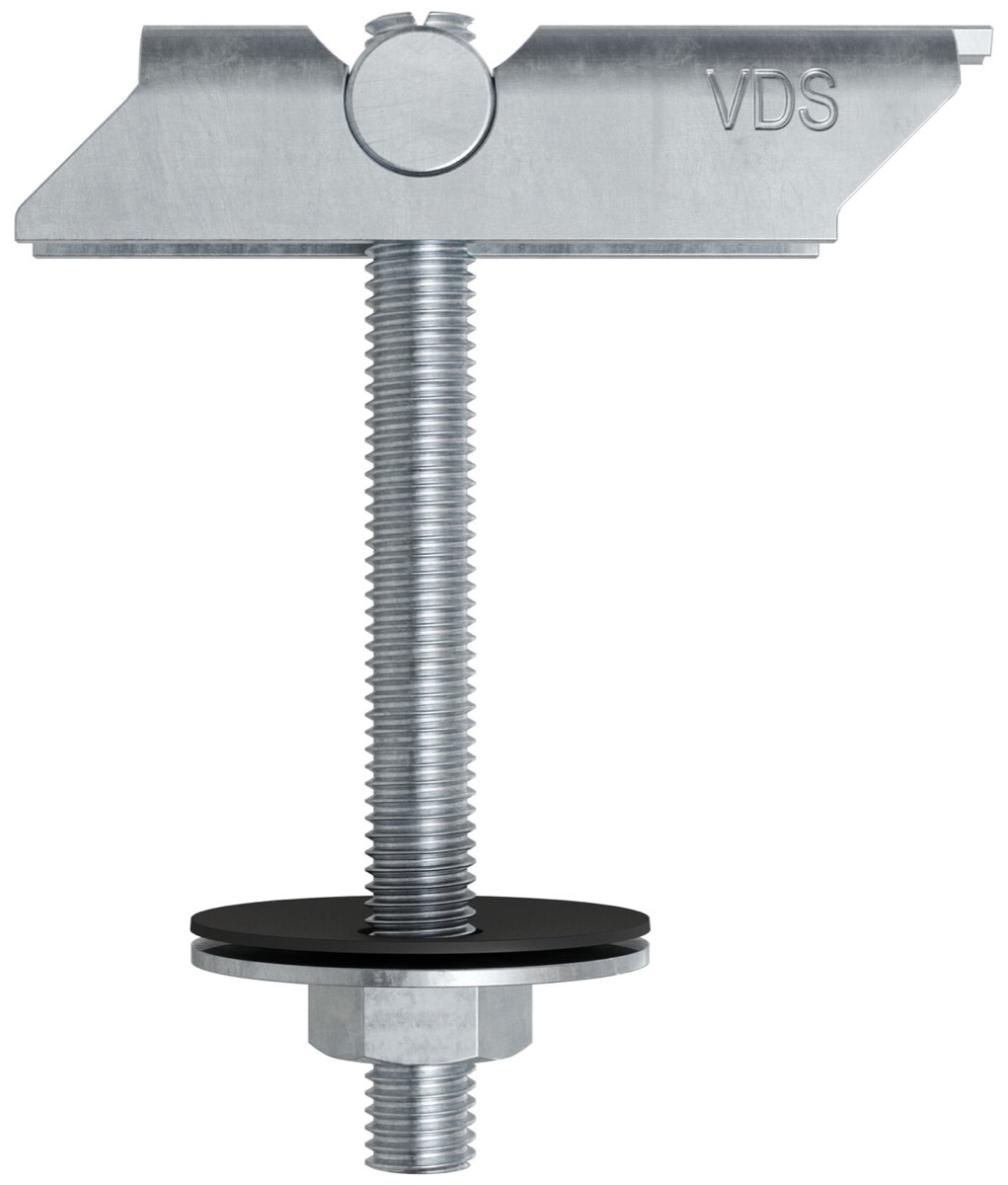

Geçiş tapası KDS

Ürün No	Tanım	VdS onayı	FM onaylı	Diş (A)	Diş uzunluğu (LG)	Tavsiye edilen max. yük VdS/FM
563859	KDS 8x100	Evet	—	M8	100 mm	0,8 kN
563860	KDS 8x200	Evet	—	M8	200 mm	0,8 kN
563861	KDS 8x300	Evet	—	M8	300 mm	0,8 kN
563862	KDS 8x500	Evet	—	M8	500 mm	0,8 kN
563863	KDS 10x100	Evet	Evet	M10	100 mm	0,8 kN
563864	KDS 10x200	Evet	Evet	M10	200 mm	0,8 kN

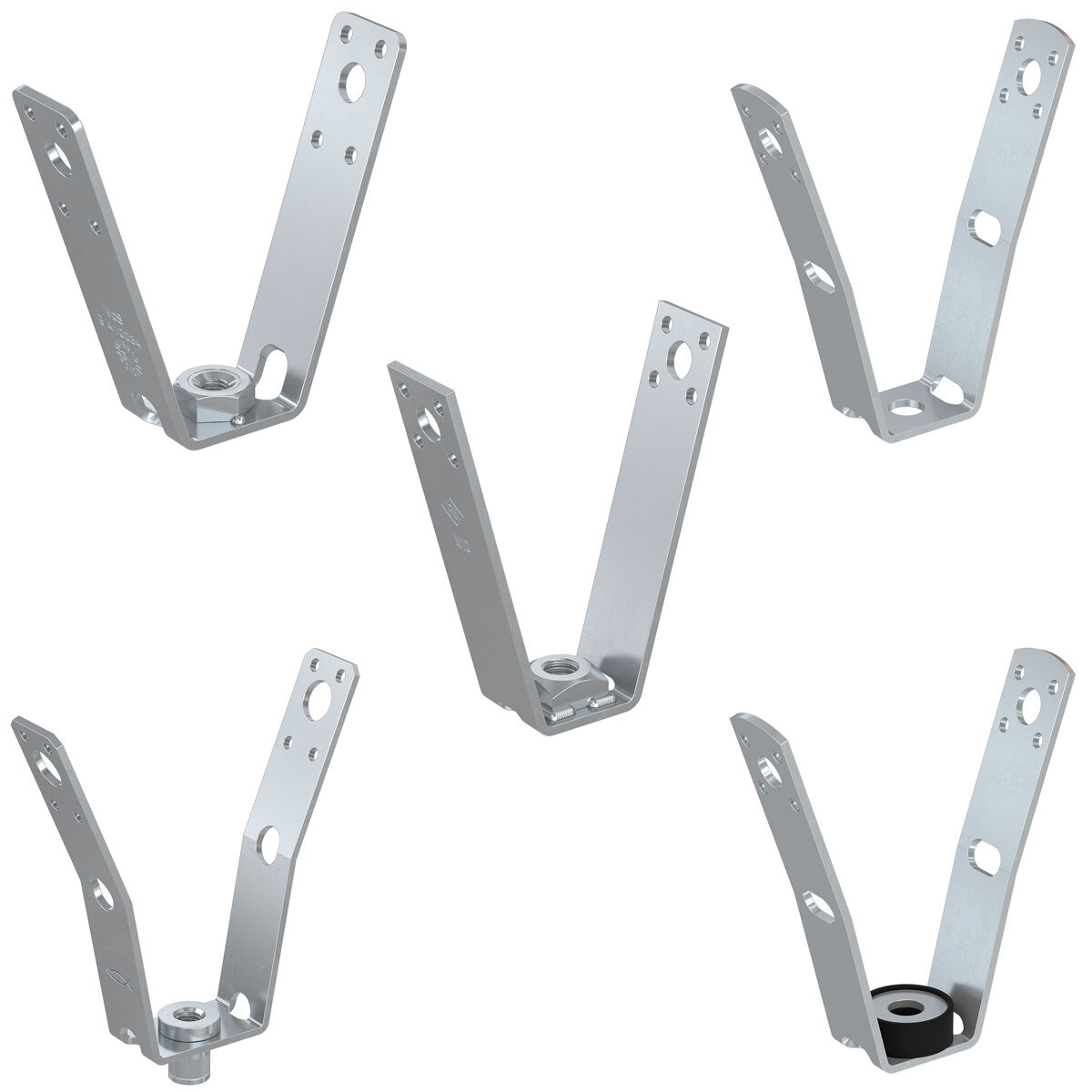

Profil askısı TZ

Ürün No	Tanım	VdS onayı	FM onaylı	Diş (A)	Ayarlanabilir yükseklik	Ses yalıtımı eki
064094	TZ M 8	Evet	—	M8	Hayir	Hayir
064095	TZ M10	Evet	—	M10	Hayir	Hayir
079825	TZH M 8	Evet	—	M8	Evet	Hayir
079826	TZH M10	Evet	—	M10	Evet	Hayir
524047	TZA M10	—	Evet	M10	Hayir	Hayir

Teknik Özellikler

Teknik özellikler
Maks. sac genişliği (LZ/LST)	100 mm
Maks. sac kalınlığı (LZ/LST)	1,25 mm
Delik delme çapı	10 mm
Malzeme	Çelik DX51D+Z 140-275 (malzeme no. 1.0226+Z), DIN EN 10327; DD11, DIN EN 10111
Kaplama	Elektro galvaniz, ≥ 7 µm
Onay (TZ/TZH)	VdS onaylı
Referans numaraları	PR462455, 0003051510
