Evrensel Kanal Sistemi FUS

FUS montaj kanalları için kanal somunu, çekiç başlı cıvata, konnektör ve braket gibi parçaları kapsayan geniş bir bağlantı elemanı ailesi.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

FCN Clix M, FUS montaj profillerinde hızlı ve kolay sabitleme için geliştirilmiş kanal somunudur ve çok geniş bir aksesuar ailesinin parçasıdır. Aile; FCN Clix P, kanal bağlayıcı FDCC, kanal somunu FCN, parça üzerinden konnektör PFCN, çekiç başlı cıvatalar FCN Clix S / FCSN / FHS Clix S, montaj kanalı FUS, destekleme parçaları PSAE, konsol kolları FCAM ve FCA, kapak FEC, açılı dirsekler PWK/WK, askı TKR, çeşitli braketler (PFAF, PFFF, PFUF, PFUF D), çapraz bağlayıcı FVS II, değişken dirsekler PVB/VB, dirsekler FAF/FFF, eyer flanşları PSF/SF, flanşlar FUF/FZF, kanal bağlantı elemanı FUF OC/PFUF OC, kanal pulu HK 41 ve üniversal dirsekler PUWS/UWS gibi çok sayıda tamamlayıcı parçayı kapsar.

Kayar somun tasarımı FUS rayında hızlı ve kolay ayar imkanı sağlarken, dişleri sağlam bir tutuş sunar. 90° döndürülerek yapılan montaj, kurulu raylarda sonradan bağlantı yapılmasına imkan tanır; plastik tokanın yaylanma etkisi ise hassas konumlandırmayı garanti eder.

Sistem; boru kelepçelerinin dişli rotla bağlanmasından FUS raylarının parçalarla birleştirilmesine, çok boyutlu kanal ve destek yapılarının kurulmasına kadar geniş bir uygulama alanına hizmet eder ve çeşitli parçalar için MLAR/EN13501 uyumlu yangın denetim raporlarıyla desteklenir.

Kullanım Alanları

- Boru kelepçelerinin dişli rotla bağlantısı - FUS raylarının ve bağlanacak parçaların bağlantısı - Farklı bağlanacak parçaların ve boru kelepçelerinin kanala bağlantısı - Yatay ve dikey montajların sabitlenmesi - Boru hatlarının ve destek yapılarının hızlı ve verimli sabitlenmesi - FUS kanalları veya PFCN konnektörlü FCA destek kollarından oluşan stabil destek yapılarının kurulması - Ağır yüklü boru hatlarının hızlı ve kolay montajı (ör. duvar boyunca) - Parça üzerinden sistemde çok boyutlu kanal yapılarının düzenlenmesi ve profil desteğinin değişken açılı konumlandırılması

Avantajlar

- Kayar/çekiç başlı somun tasarımı, rayda hızlı ve kolay ayar imkanı tanır. - 90° döndürülerek yapılan montaj, kurulu kanallarda sonradan bağlantı yapılmasını mümkün kılar. - Plastik toka veya bantların yay etkisi, rayda kolay ve hassas konumlandırma sağlar. - Parça üzerinden konnektör ile bağlantı parçalarının doğru takılması, hızlı ve kolay kanal bağlantısı sunar. - MLAR/EN13501 uyumlu yangın denetim raporu, fonksiyonel güvenliği bağımsız olarak belgeler. - Temel ray geometrisi, kapsamlı aksesuar çeşitlerinin kullanılmasına imkan tanır.

Ürün Çeşitleri

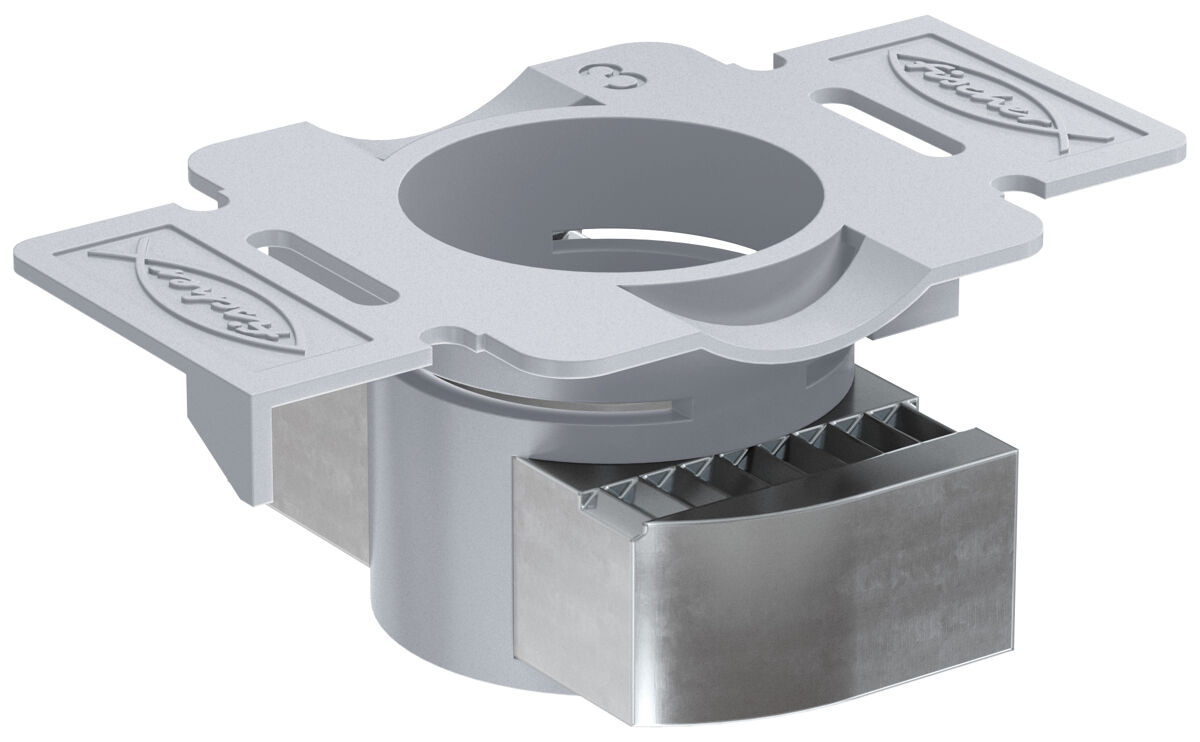

Bağlantı elemanı FCN Clix M

Ürün No	Tanım	Yangın test raporu	Diş (A)	Kalınlık (S)	FUS 1,5mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)
559761	FCN Clix M 6	Hayir	M6	6 mm	2,5 kN	3 kN
559762	FCN Clix M 8	Hayir	M8	6 mm	3 kN	4 kN
559763	FCN Clix M 10	Evet	M10	8 mm	4 kN	5 kN
559764	FCN Clix M 12	Evet	M12	9,5 mm	4 kN	5 kN
559752	FCN Clix M 8 A4	Hayir	M8	6 mm	—	4 kN
559753	FCN Clix M 10 A4	Evet	M10	8 mm	—	5 kN
562663	FCN Clix M 12 A4	Evet	M12	9,5 mm	—	5 kN
559768	FCN Clix M 8 hdg	Hayir	M8	6 mm	3 kN	4 kN
559769	FCN Clix M 10 hdg	Evet	M10	8 mm	4 kN	5 kN
559770	FCN Clix M 12 hdg	Evet	M12	9,5 mm	4 kN	5 kN

Bağlayıcı FCN Clix P

Ürün No	Tanım	Yangın test raporu	Diş (A)	Kalınlık (S)	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)
559757	FCN Clix P 6	Hayir	M6	6 mm	3 kN	3 kN
559758	FCN Clix P 8	Hayir	M8	6 mm	4 kN	4 kN
559759	FCN Clix P 10	Evet	M10	8 mm	5 kN	8 kN
559760	FCN Clix P 12	Evet	M12	9,5 mm	5 kN	8 kN
559754	FCN Clix P 8 A4	Hayir	M8	6 mm	4 kN	4 kN
559755	FCN Clix P 10 A4	Evet	M10	8 mm	5 kN	8 kN
559756	FCN Clix P 12 A4	Evet	M12	9,5 mm	5 kN	8 kN
559765	FCN Clix P 8 hdg	Hayir	M8	6 mm	4 kN	4 kN
559766	FCN Clix P 10 hdg	Evet	M10	8 mm	5 kN	8 kN
559767	FCN Clix P 12 hdg	Evet	M12	9,5 mm	5 kN	8 kN

Kanal bağlayıcı FDCC

Ürün No	Tanım	Diş (A)	Kurulum torku (Tinst)	Miktar
557376	FDCC A4	M10	25 N·m	100 adet
557278	FDCC zl	M10	25 N·m	100 adet
546148	FDCC	M10	25 N·m	100 adet

Kanal somunu FCN

Ürün No	Tanım	Diş (A)	Kalınlık (S)	FUS 1,5mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)
077405	FCN 6	M6	6 mm	2,5 kN	3 kN	3 kN
077407	FCN 8	M8	6 mm	3 kN	4 kN	4 kN
077409	FCN 10	M10	8 mm	4 kN	5 kN	8 kN
077411	FCN 12	M12	9 mm	4 kN	5 kN	8 kN
561773	FCN 16	M16	12 mm	4 kN	5 kN	8 kN
562664	FCN 16 A4	M16	12 mm	4 kN	5 kN	8 kN
561774	FCN 16 hdg	M16	12 mm	4 kN	5 kN	8 kN

Parça üzerinden konnektör PFCN

Ürün No	Tanım	Diş (A)	FUS 1,5mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)
533739	PFCN 41	M10	4 kN	5 kN	7 kN	4 kN
562662	PFCN 41 A4	M10	4 kN	5 kN	7 kN	—
542733	PFCN 41 zl	M10	4 kN	5 kN	7 kN	—

T başlı cıvata FCN Clix S

Ürün No	Tanım	Diş (A)	Uzunluk	Anahtar boyutu	FUS 1,5mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)
567462	FCN Clix S 8x30	M8	30 mm	13 mm	3 kN	4 kN
567463	FCN Clix S 8x40	M8	40 mm	13 mm	3 kN	4 kN
567464	FCN Clix S 8x60	M8	60 mm	13 mm	3 kN	4 kN
567465	FCN Clix S 8x80	M8	80 mm	13 mm	3 kN	4 kN
567466	FCN Clix S 8x100	M8	100 mm	13 mm	3 kN	4 kN
567467	FCN Clix S 10x30	M10	30 mm	17 mm	4 kN	5 kN
567468	FCN Clix S 10x40	M10	40 mm	17 mm	4 kN	5 kN
567469	FCN Clix S 10x60	M10	60 mm	17 mm	4 kN	5 kN
567470	FCN Clix S 10x100	M10	100 mm	17 mm	4 kN	5 kN
567471	FCN Clix S 12x40	M12	40 mm	19 mm	4 kN	5 kN
567472	FCN Clix S 12x60	M12	60 mm	19 mm	4 kN	5 kN

T başlı civata FCSN

Ürün No	Tanım	Diş (A)	FUS 1,5mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Kurulum torku (Tinst)
092960	FCSN M 8 x 30	M8	3 kN	4 kN	4 kN	5 N·m
092961	FCSN M 8 x 40	M8	3 kN	4 kN	4 kN	5 N·m
093354	FCSN M 8 x 50	M8	3 kN	4 kN	4 kN	5 N·m
093355	FCSN M 8 x 60	M8	3 kN	4 kN	4 kN	5 N·m
093360	FCSN M10 x 30	M10	4 kN	4 kN	5 kN	10 N·m
093361	FCSN M10 x 40	M10	4 kN	4 kN	5 kN	10 N·m
093362	FCSN M10 x 50	M10	4 kN	4 kN	5 kN	10 N·m
093363	FCSN M10 x 60	M10	4 kN	4 kN	5 kN	10 N·m
093366	FCSN M12 x 30	M12	4 kN	4 kN	5 kN	10 N·m
093367	FCSN M12 x 40	M12	4 kN	4 kN	5 kN	10 N·m

T başlı civata FHS Clix S

Ürün No	Tanım	Diş (A)	FUS 1,5mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	Kurulum torku (Tinst)
020914	FHS CLIX S 8 x 30	M8	3 kN	4 kN	0,8 kN	5 N·m
020916	FHS CLIX S 8 x 60	M8	3 kN	4 kN	0,8 kN	5 N·m
504320	FHS CLIX S 12 x 60	M12	3 kN	5 kN	2,5 kN	10 N·m

Kanal FUS

Ürün No	Tanım	Uzunluk	Profil ağırlığı	Yangın test raporu	Kalınlık (S)	Profil kesiti
545117	FUS 21/1,5 - 2 m	2.000 mm	1,21 kg/m	—	1,5 mm	1,42 cm²
545118	FUS 21/1,5 - 3 m	3.000 mm	1,21 kg/m	—	1,5 mm	1,42 cm²
545119	FUS 21/1,5 - 6 m	6.000 mm	1,21 kg/m	—	1,5 mm	1,42 cm²
040391	FUS 21/2,0 - 2 m	2.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
097660	FUS 21/2,0 - 3 m	3.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
097661	FUS 21/2,0 - 6 m	6.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
092867	FUS 21/2,5 - 2 m	2.000 mm	1,72 kg/m	—	2,5 mm	2,11 cm²
077349	FUS 21/2,5 - 3 m	3.000 mm	1,72 kg/m	—	2,5 mm	2,11 cm²
077541	FUS 21/2,5 - 6 m	6.000 mm	1,72 kg/m	—	2,5 mm	2,11 cm²
504466	FUS 21/2,0 A2 - 2 m	2.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
542735	FUS 21/2,0 A2 - 6 m	6.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
504472	FUS 21/2,0 A4 - 2 m	2.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
542738	FUS 21/2,0 A4 - 6 m	6.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
537653	FUS 21/2,0 - 3 m hdg	3.000 mm	1,48 kg/m	—	2 mm	1,82 cm²
504458	FUS 21D/2,0 - 3 m	3.000 mm	2,96 kg/m	—	2 mm	3,63 cm²
535531	FUS 21D/2,0 - 6 m	6.000 mm	2,96 kg/m	—	2 mm	3,63 cm²
545120	FUS 41/1,5 - 2 m	2.000 mm	1,68 kg/m	—	1,5 mm	2,02 cm²
545126	FUS 41/1,5 - 3 m	3.000 mm	1,68 kg/m	—	1,5 mm	2,02 cm²
545127	FUS 41/1,5 - 6 m	6.000 mm	1,68 kg/m	—	1,5 mm	2,02 cm²
040390	FUS 41/2,0 - 2 m	2.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
097658	FUS 41/2,0 - 3 m	3.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
097659	FUS 41/2,0 - 6 m	6.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
092295	FUS 41/2,5 - 2 m	2.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
077347	FUS 41/2,5 - 3 m	3.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
077537	FUS 41/2,5 - 6 m	6.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
517426	FUS 41/2,0 - 3 m hdg	3.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
537656	FUS 41/2,0 - 6 m hdg	6.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
537658	FUS 41/2,5 - 6 m hdg	6.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
504468	FUS 41/2,0 A2 - 2 m	2.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
542736	FUS 41/2,0 A2 - 6 m	6.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
504470	FUS 41/2,5 A2 - 2 m	2.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
542737	FUS 41/2,5 A2 - 6 m	6.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
504474	FUS 41/2,0 A4 - 2 m	2.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
542739	FUS 41/2,0 A4 - 6 m	6.000 mm	2,11 kg/m	—	2 mm	2,62 cm²
504475	FUS 41/2,5 A4 - 2 m	2.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
542740	FUS 41/2,5 A4 - 6 m	6.000 mm	2,53 kg/m	Evet	2,5 mm	3,11 cm²
504457	FUS 62/2,5 - 6 m	6.000 mm	3,3 kg/m	Evet	2,5 mm	4,17 cm²
517427	FUS 62/2,5 - 3 m hdg	3.000 mm	3,3 kg/m	Evet	2,5 mm	4,17 cm²
517428	FUS 62/2,5 - 6 m hdg	6.000 mm	3,3 kg/m	Evet	2,5 mm	4,17 cm²
557765	FUS 62/2,5 A4 - 6 m	6.000 mm	3,3 kg/m	Evet	2,5 mm	4,17 cm²
537659	FUS 21D/2,0 - 3 m hdg	3.000 mm	2,96 kg/m	—	2 mm	3,63 cm²
537661	FUS 21D/2,0 - 6 m	6.000 mm	2,96 kg/m	—	2 mm	3,63 cm²
542734	FUS 41D/2,0 - 6 m	6.000 mm	4,22 kg/m	—	2 mm	5,04 cm²
504459	FUS 41D/2,5 - 6 m	6.000 mm	5,06 kg/m	—	2,5 mm	6,23 cm²
537662	FUS 41D/2,5 - 6 m	6.000 mm	5,06 kg/m	—	2,5 mm	6,23 cm²
562655	FUS 41D/2,5 A4 - 6 m	6.000 mm	5,06 kg/m	—	2,5 mm	6,23 cm²
504460	FUS 62D/2,5 - 6 m	6.000 mm	6,6 kg/m	—	2,5 mm	8,33 cm²
537663	FUS 62D/2,5 - 6 m	6.000 mm	6,6 kg/m	—	2,5 mm	8,33 cm²

Destekleme parçaları PSAE

Ürün No	Tanım	Uzunluk	Miktar
535269	PSAE 300 Destek elemanı	300 mm	10 adet
535270	PSAE 500 Destek elemanı	500 mm	10 adet
542726	PSAE zl 300 Destek elemanı	300 mm	10 adet
542727	PSAE zl 500 Destek elemanı	500 mm	10 adet
562839	PSAE A4 300 Brace	300 mm	10 adet
562840	PSAE A4 500 Brace	500 mm	10 adet
535271	PU 10,5 Pul	—	50 adet
535272	PU 12,5 Pul	—	50 adet
542728	PU zl 10,5 Pul	—	50 adet
542729	PU zl 12,5 Pul	—	50 adet
562842	PU A4 12,5 Washer	—	20 adet
562841	PU A4 10,5 Washer	—	20 adet

Geniş konsol kolu FCAM

Ürün No	Tanım	Uzunluk	Yüksekliği (H)	Tavsiye edilen max. statik yük yük durumu 1 (Fempf)	Tavsiye edilen max. statik yük yük durumu 2 (Fempf)	Tavsiye edilen max. statik yük yük durumu 3 (Fempf)
504477	FCAM 300	300 mm	246 mm	7 kN	3,7 kN	7 kN
504479	FCAM 400	400 mm	270 mm	7,5 kN	2,8 kN	7,5 kN
504480	FCAM 500	500 mm	284 mm	6,5 kN	2,3 kN	6,5 kN
504482	FCAM 600	600 mm	319 mm	6 kN	1,9 kN	6 kN
505460	FCAM 700	700 mm	343 mm	5,5 kN	1,3 kN	5,5 kN
538018	FCAM 300 hdg	300 mm	246 mm	7 kN	3,7 kN	7 kN
538019	FCAM 400 hdg	400 mm	270 mm	7,5 kN	2,8 kN	7,5 kN
538020	FCAM 500 hdg	500 mm	284 mm	6,5 kN	2,3 kN	6,5 kN
538021	FCAM 600 hdg	600 mm	319 mm	6 kN	1,9 kN	6 kN
538022	FCAM 700 hdg	700 mm	343 mm	5,5 kN	1,3 kN	5,5 kN

Kapak FEC

Ürün No	Tanım	Profil için	Miktar
077357	FEC 21 B	41/21	100 adet
077355	FEC 41 B	41/41	100 adet
505551	FEC 62 B	41/62	100 adet

Konsol kolu FCA

Ürün No	Tanım	Yangın test raporu	Profil	Uzunluk	Tavsiye edilen max. statik yük yük durumu 1 (Fempf)	Tavsiye edilen max. statik yük yük durumu 2 (Fempf)
537207	FCA 21 - 200	—	21 / 2,0	200 mm	1,39 kN	0,7 kN
537208	FCA 21 - 300	—	21 / 2,0	300 mm	0,93 kN	0,46 kN
537209	FCA 21 - 450	—	21 / 2,0	450 mm	0,62 kN	0,22 kN
559915	FCA 41/2.0 - 300	—	41 / 2,0	300 mm	1,79 kN	0,9 kN
559916	FCA 41/2.0 - 450	—	41 / 2,0	450 mm	1,2 kN	0,6 kN
559917	FCA 41/2.0 - 600	—	41 / 2,0	600 mm	0,9 kN	0,45 kN
559918	FCA 41/2.0 - 750	—	41 / 2,0	750 mm	0,72 kN	0,36 kN
559919	FCA 41/2.0 - 1,000	—	41 / 2,0	1.000 mm	0,54 kN	0,26 kN
077359	FCA 41 - 300	Evet	41 / 2,5	300 mm	1,79 kN	0,9 kN
077361	FCA 41 - 450	Evet	41 / 2,5	450 mm	1,2 kN	0,6 kN
077363	FCA 41 - 600	Evet	41 / 2,5	600 mm	0,9 kN	0,45 kN
077365	FCA 41 - 750	Evet	41 / 2,5	750 mm	0,72 kN	0,36 kN
517411	FCA 41 - 300 hdg	Evet	41 / 2,5	300 mm	1,79 kN	0,9 kN
517412	FCA 41 - 450 hdg	Evet	41 / 2,5	450 mm	1,2 kN	0,6 kN
517413	FCA 41 - 600 hdg	Evet	41 / 2,5	600 mm	0,9 kN	0,45 kN
517414	FCA 41 - 750 hdg	Evet	41 / 2,5	750 mm	0,72 kN	0,36 kN
504315	FCA 62 - 1000	Evet	62 / 2,5	1.000 mm	1,24 kN	0,62 kN
538015	FCA 62 - 1000 hdg	Evet	62 / 2,5	1.000 mm	1,24 kN	0,62 kN
505487	FCA 41 A4 - 300	Evet	41 / 2,5	300 mm	1,79 kN	0,9 kN
505488	FCA 41 A4 - 450	Evet	41 / 2,5	450 mm	1,2 kN	0,6 kN
505489	FCA 41 A4 - 600	Evet	41 / 2,5	600 mm	0,9 kN	0,45 kN
536978	FCA 21D - 300	—	21D / 2,0	300 mm	1,83 kN	0,92 kN
536979	FCA 21D - 450	—	21D / 2,0	450 mm	1,22 kN	0,61 kN
536980	FCA 21D - 600	—	21D / 2,0	600 mm	0,92 kN	0,46 kN
559920	FCA 41D/2,0 - 750	—	41D / 2,0	750 mm	2,48 kN	1,24 kN
559921	FCA 41D/2,0 - 1000	—	41D / 2,0	1.000 mm	1,86 kN	0,93 kN
504317	FCA 41D - 750	—	41D / 2,5	750 mm	2,48 kN	1,24 kN
504319	FCA 41D - 1000	—	41D / 2,5	1.000 mm	1,86 kN	0,93 kN
538016	FCA 41D - 750 hdg	—	41D / 2,5	750 mm	2,48 kN	1,24 kN
538017	FCA 41D - 1000 hdg	—	41D / 2,5	1.000 mm	1,86 kN	0,93 kN

Açılı dirsek PWK

Ürün No	Tanım	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	8.8 sınıf çelik için sıkma torku (Tinst)	Miktar
533744	PWK 200/200	5 kN	7 kN	7 kN	40 N·m	15 adet
542720	PWK 200/200 zl	5 kN	7 kN	7 kN	40 N·m	15 adet
562837	PWK 200/200 A4	—	—	7 kN	40 N·m	10 adet

Açılı dirsek WK

Ürün No	Tanım	Tavsiye edilen max. statik yük yük durumu 1 (Fempf)	Tavsiye edilen max. statik yük yük durumu 2 (Fempf)	Miktar
063559	WK 100/100	—	4 kN	5 adet
079570	WK 200/200	4 kN	1,8 kN	5 adet
079571	WK 207/165	—	1,8 kN	6 adet
538117	WK 100/100 hdg	—	4 kN	5 adet
538118	WK 200/200 hdg	4 kN	1,8 kN	5 adet

Askı TKR

Ürün No	Tanım	Profil için	Diş (A)	Yüksekliği (H)	Kirişlerde maks.sıkıştırma aralığı	Tavsiye edilen max. yük (merkezcilgerilim) (Nempf.)
504367	TKR 124	FUS 62D	M10	179 mm	25 mm	10 kN
504366	TKR 82	FUS 62 + FUS 41D	M10	137 mm	25 mm	10 kN
504363	TKR 21 - 42	FUS 21 + FUS 21D + FUS 41	M8	97 mm	25 mm	5 kN
538124	TKR 124 hdg	FUS 62D	M10	179 mm	25 mm	10 kN
538123	TKR 82 hdg	FUS 62 + FUS 41D	M10	137 mm	25 mm	10 kN
538122	TKR 21 - 42 hdg	FUS 21 + FUS 21D + FUS 41	M10	97 mm	25 mm	10 kN
559751	TKR 21 - 42 A4	FUS 21 + FUS 21D + FUS 41	M8	97 mm	25 mm	10 kN
562666	TKR 82 A4	FUS 62 + FUS 41D	M10	137 mm	25 mm	10 kN

Braket PFAF

Ürün No	Tanım	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	8.8 sınıf çelik için sıkma torku (Tinst)	Miktar
533735	PFAF 2	5 kN	7 kN	3,5 kN	40 N·m	25 adet
542711	PFAF 2 zl	5 kN	7 kN	3,5 kN	40 N·m	25 adet
562829	PFAF 2 A4	—	—	—	40 N·m	25 adet
533736	PFAF 3	5 kN	7 kN	3,5 kN	40 N·m	25 adet
542712	FPAF 3 zl	5 kN	7 kN	3,5 kN	40 N·m	25 adet
562830	PFAF 3 A4	—	—	—	40 N·m	25 adet
535267	PFAF 4	—	—	—	40 N·m	25 adet
542724	PFAF 4 zl	—	—	—	40 N·m	25 adet
562832	PFAF 4 A4	—	—	—	40 N·m	25 adet
533737	PFAF 4/135°	5 kN	7 kN	7 kN	40 N·m	20 adet
542713	FPAF 4/135° zl	5 kN	7 kN	7 kN	40 N·m	20 adet
562831	PFAF 4/135° A4	—	—	7 kN	40 N·m	20 adet

Braket PFFF

Ürün No	Tanım	Miktar
535268	PFFF 4I	25 adet
542725	PFFF 4l zl	10 adet
562828	PFFF 4L A4	25 adet

Braket PFUF

Ürün No	Tanım	Profil için	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	8.8 sınıf çelik için sıkma torku (Tinst)
533738	PFUF 41	FUS 41	5 kN	7 kN	3,5 kN	40 N·m
542714	PFUF 41 zl	FUS 41	5 kN	7 kN	3,5 kN	40 N·m
562836	PFUF 41 A4	FUS 41	—	—	—	40 N·m

Braket PFUF D

Ürün No	Tanım	Miktar
563148	PFUF 2D	10 adet
563149	PFUF 2D zl	10 adet
563150	PFUF 2D A4	10 adet
535275	PFUF 4D	10 adet
542732	PFUF 4D zl	10 adet
562845	PFUF 4D A4	10 adet

Çapraz bağlayıcı FVS II

Ürün No	Tanım	Miktar
543060	FVS 3 II	8 adet
543063	FVS 4 II	5 adet

Değişken dirsek PVB

Ürün No	Tanım	Miktar
534960	PVB	5 adet
542722	PVB zl	5 adet
562838	PVB A4	5 adet

Değişken dirsek VB

Ürün No	Tanım	Miktar
545650	VB	5 adet
004850	VB	4 adet
545771	VB hdg	5 adet
563574	VB A4	5 adet

Dirsek FAF

Ürün No	Tanım	Miktar
547502	FAF 2	25 adet
547508	FAF 2 hdg	25 adet
547512	FAF 2 A4	25 adet
547503	FAF 3	25 adet
547509	FAF 3 hdg	25 adet
547504	FAF 4	25 adet
547510	FAF 4 hdg	25 adet
547513	FAF 4 A4	25 adet
547505	FAF 4/135°	25 adet
547511	FAF 4/135° hdg	25 adet
547514	FAF 4/135° A4	25 adet

Dirsek FFF

Ürün No	Tanım	Miktar
547500	FFF 1	25 adet
547506	FFF 1 hdg	25 adet
504498	FFF 3L	25 adet
537581	FFF 3L hdg	25 adet
547501	FFF 4	25 adet
547507	FFF 4 hdg	25 adet
504368	FFF 4D	25 adet
537584	FFF 4D hdg	25 adet
504500	FFF 4T	25 adet
537583	FFF 4T hdg	25 adet
553073	FFF 5C	20 adet
553075	FFF 5C hdg	20 adet

Eyer flanş PSF

Ürün No	Tanım	Profil için	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	Miktar
533740	PSF 41	21D, 41, 62	5 kN	7 kN	7 kN	10 adet
533741	PSF 82	41D	5 kN	7 kN	7 kN	5 adet
533742	PSF 124	62D	5 kN	7 kN	7 kN	5 adet
542715	PSF 41 zl	21D, 41, 62	—	—	—	10 adet
542716	PSF 82 zl	41D	—	—	—	5 adet
542718	PSF 124 zl	62D	—	—	—	5 adet
562848	PSF 41 A4	21D, 41, 62	—	—	—	10 adet
562849	PSF 82 A4	41D	—	—	—	5 adet
535266	PSFQ 41	21D, 41, 62	—	—	—	10 adet
542723	PSFQ 41 zl	21D, 41, 62	—	—	—	10 adet
562847	PSFQ 41 A4	21D, 41, 62	—	—	—	10 adet

Eyer flanş SF

Ürün No	Tanım	Yangın test raporu	Profil için	Miktar
504355	SF L 41	Evet	21, 41, 21D, 62	10 adet
504357	SF L 82	—	41D	5 adet
504358	SF L 124	—	62D	5 adet
517421	SF L 41 hdg	Evet	21, 41, 21D, 62	10 adet
538125	SF L 82 hdg	—	41D	5 adet
538126	SF L 124 hdg	—	62D	5 adet
504522	SF L 41 A4	Evet	21, 41, 21D, 62	10 adet

Flanş FUF

Ürün No	Tanım	Miktar
504378	FUF 4Y	20 adet
537585	FUF 4Y hdg	20 adet
504387	FUF 8T	10 adet
537590	FUF 8T hdg	10 adet
504379	FUF 180°L	20 adet
537586	FUF 180°L hdg	20 adet
504383	FUF 180°R	20 adet
537587	FUF 180°R hdg	20 adet

Flanş FZF

Ürün No	Tanım	Profil için	Miktar
504375	FZF 21	FUS 21	25 adet
504515	FZF 41	FUS 41	25 adet
504376	FUF 21	FUS 21	25 adet
504377	FUF 41	FUS 41	25 adet
553076	FUF 62	FUS 62	15 adet
537588	FUF 21 hdg	FUS 21	25 adet
537589	FUF 41 hdg	FUS 41	25 adet
553083	FUF 62 hdg	FUS 62	15 adet

Kanal bağlantı elemanı FUF OC, PFUF OC

Ürün No	Tanım	Profil için	Uzunluk	Miktar
504518	FUF OC 62	62, 62D	400 mm	10 adet
504517	FUF OC 41	41, 21D, 41D	200 mm	20 adet
537591	FUF OC 62 hdg	62, 62D	400 mm	10 adet
517415	FUF OC 41 hdg	41, 21D, 41D	200 mm	20 adet
533743	PFUF OC	41, 21D, 41D	194 mm	6 adet
542719	PFUF OC zl	41, 21D, 41D	194 mm	6 adet
562846	PFUF OC A4	41, 21D, 41D	194 mm	6 adet

Kanal pulu HK 41

Ürün No	Tanım	Yangın test raporu	Delik çapı (D)	Miktar
547492	HK 41 8,5	—	8,5 mm	50 adet
547493	HK 41 10,5	Evet	10,5 mm	50 adet
547494	HK 41 12,5	Evet	12,5 mm	50 adet
561253	HK 41 17	—	17 mm	50 adet
547495	HK 41 10.5 hdg	Evet	10,5 mm	50 adet
547496	HK 41 12.5 hdg	Evet	12,5 mm	50 adet
561254	HK 41 17 hdg	—	17 mm	50 adet
562665	HK 41 17 - A4	—	17 mm	25 adet
559750	HK 41 12.5 - A4	Evet	12,5 mm	25 adet

Üniversal dirsek PUWS

Ürün No	Tanım	FUS 2,0mm için tavsiye edilen max. çekme yükü (Nempf)	FUS 2,5mm için tavsiye edilen max. çekme yükü (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	8.8 sınıf çelik için sıkma torku (Tinst)	Miktar
533733	PUWS 2 x 2	5 kN	7 kN	3,5 kN	40 N·m	10 adet
542709	PUWS 2 x 2 zl	5 kN	7 kN	3,5 kN	40 N·m	10 adet
562833	PUWS 2 x 2 A4	—	—	—	40 N·m	10 adet
533731	PUWS 2 x 2/135°	5 kN	7 kN	3,5 kN	40 N·m	10 adet
542708	PUWS 2 x 2/135° zl	5 kN	7 kN	3,5 kN	40 N·m	10 adet
562835	PUWS 2 x 2/135° A4	—	—	—	40 N·m	10 adet
533734	PUWS 4 x 4	5 kN	7 kN	7 kN	40 N·m	8 adet
542710	PUWS 4 x 4 zl	5 kN	7 kN	7 kN	40 N·m	8 adet
562834	PUWS 4 x 4 A4	—	—	—	40 N·m	8 adet

Üniversal dirsek UWS

Ürün No	Tanım	Yangın test raporu	Miktar
049479	UWS	Evet	10 adet
538115	UWS hdg	—	10 adet

Teknik Özellikler

Teknik özellikler
Onaylar	ETA-21/0330, ETA-21/0140, ETA-24/0276, ETA-21/0155, GS 3.2/14-175-4
Malzeme	Çelik, min. çekme dayanımı 415 N/mm²
Malzeme (başlık)	Çelik DD11 (malzeme no. 1.0332), DIN EN 10111'e göre
Malzeme (sürgülü somun)	Çelik S420MC, EN 10149-2
Malzeme (altıgen vida)	8.8 M10-28, DIN 933
Malzeme (plastik parçalar)	Polipropilen
Kaplama	Elektro çinko kaplama, min. 5-8 µm (DIN 50979 / DIN EN ISO 4042)
Yangın raporu	MLAR/EN13501 uyumlu, bağımsız test edilmiş yangın denetim raporu

Benzer Ürünler
