Hafif Kanal Sistemi FLS

FLS montaj kanallarına boru kelepçesi ve montaj raylarının hızlı bağlanması için geliştirilmiş sürgülü kanal somunu ve tamamlayıcı parça ailesi.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

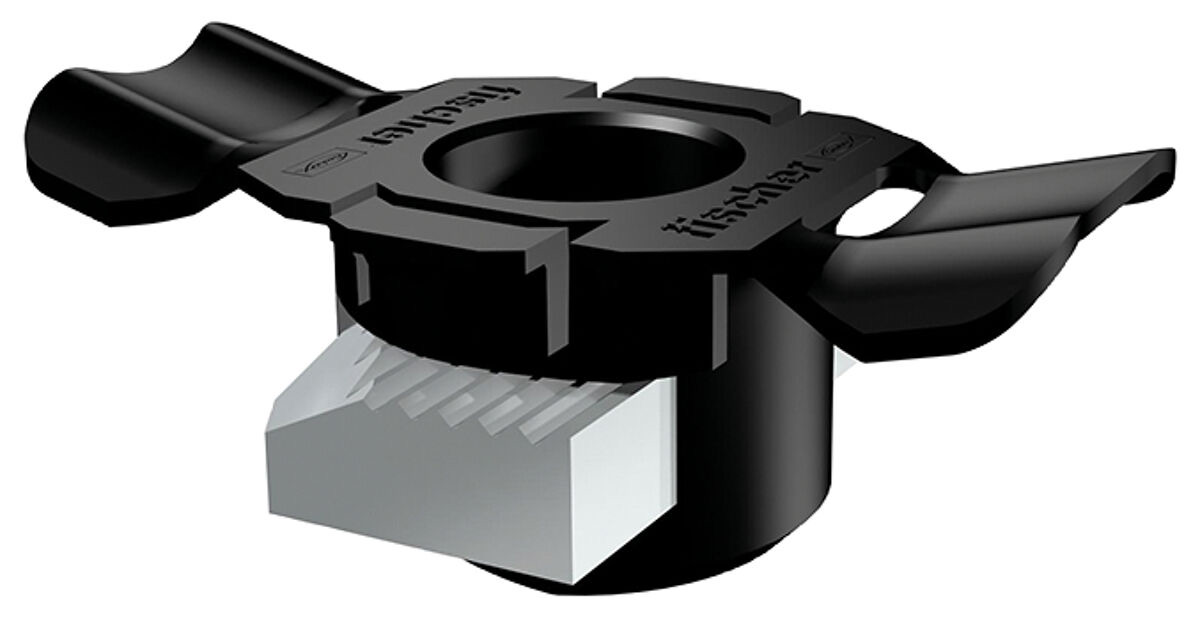

FSM Clix M ve FSM Clix P, FLS montaj kanallarına boru kelepçelerinin ve montaj raylarının hızlı ve kolay şekilde bağlanması için geliştirilmiş sürgülü kanal somunlarıdır. Aile ayrıca çekiç başlı cıvata FHS Clix, montaj kanalı FLS, kapak başlığı AK, destek kolu ALK ve kanal pulu HK 31 gibi tamamlayıcı parçaları da içerir.

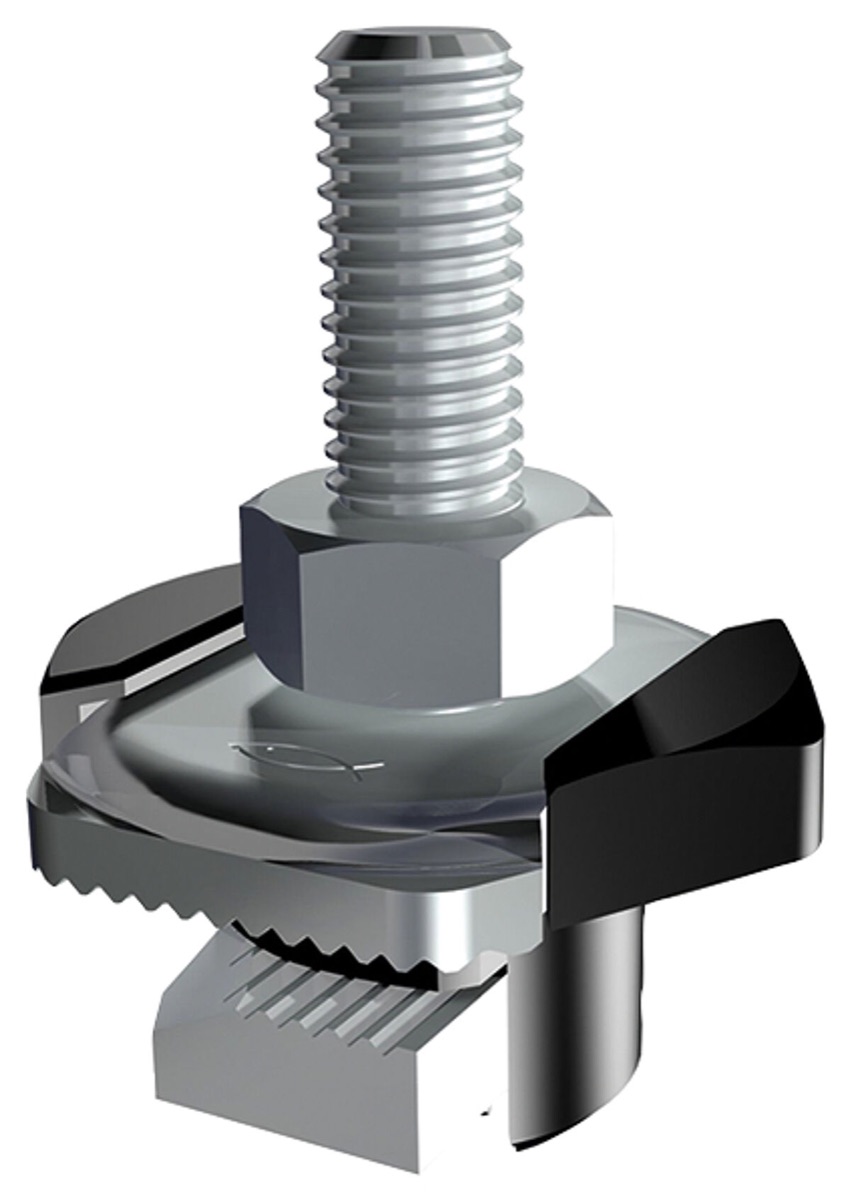

90° döndürülerek yapılan montaj, kurulu kanallarda sonradan bağlantı yapılmasına imkan tanır. Yaylı ayak tasarımı, montaj sırasında konnektörün kanala gerekli temas basıncını uygulamasını sağlayarak güvenli ve hassas bir konumlandırma sunar; kanal somunu üzerindeki dişler ise FLS kanalında sağlam bir tutuş sağlar.

Kullanım Alanları

- FLS kanallarının yüzeye veya birbirine bağlantı parçalarıyla bağlanması - Boru kelepçeleri ve montaj raylarının bağlantısı - U profil kanallarla güvenli, yatay ve dikey montajların oluşturulması - Kanal sistemi boru hatlarının ve destek yapılarının hızlı ve verimli sabitlenmesi - Duvar boyunca tekli boruların veya boru hatlarının ekonomik montajı

Avantajlar

- Yaylı ayak tasarımı, montaj sırasında konnektörün kanala gerekli temas basıncını uygulamasını sağlayarak güvenli ayar imkanı sunar. - Kanal somunu üzerindeki dişler, FLS kanalında tam ve sağlam bir konumlandırma sağlar. - 90° döndürülerek yapılan montaj, kurulu kanallarda zaman ve maliyet tasarrufu sağlayan sonradan bağlantı imkanı sunar. - Özel durdurma parçası, kanaldaki konnektörlerin tam 90° dönüşünü garanti ederek hassas montaj sağlar. - FLS 37 için bağımsız test edilmiş yangın kontrol raporu, fonksiyonel güvenliği belgeler.

Ürün Çeşitleri

Sürgülü kanal somunu FSM Clix M

Ürün No	Tanım	Diş (A)	Anahtar boyutu	Maks.önerilen çekme yükü FLS 17/1.0 ve FLS 30/1.0 (Nempf)	Maks.önerilen çekme yükü FLS 37/1.2 (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)
538650	FSM Clix M 6	M6	10 mm	1,5 kN	2 kN	1 kN
538651	FSM Clix M 8	M8	13 mm	1,5 kN	2 kN	1 kN
538652	FSM Clix M 10	M10	17 mm	1,5 kN	2 kN	1 kN

Sürgülü kanal somunu FSM Clix P

Ürün No	Tanım	Diş (A)	Maks.önerilen çekme yükü FLS 17/1.0 ve FLS 30/1.0 (Nempf)	Maks.önerilen çekme yükü FLS 37/1.2 (Nempf)	Tavsiye edilen max. kesme yükü (Vempf)	Miktar
538643	FSM Clix P 6	M6	1,5 kN	2 kN	1 kN	50 adet
538647	FSM Clix P 8	M8	1,5 kN	2 kN	1 kN	50 adet
538649	FSM Clix P 10	M10	1,5 kN	2 kN	1 kN	50 adet

T başlı civata FHS Clix

Ürün No	Tanım	Diş (A)	Uzunluk	Anahtar boyutu	Maks.önerilen çekme yükü FLS 17/1.0 ve FLS 30/1.0 (Nempf)	Maks.önerilen çekme yükü FLS 37/1.2 (Nempf)
538653	FHS Clix 8 x 30	M8	30 mm	13 mm	1,5 kN	2 kN
538654	FHS Clix 8 x 40	M8	40 mm	13 mm	1,5 kN	2 kN
538655	FHS Clix 8 x 60	M8	60 mm	13 mm	1,5 kN	2 kN
538656	FHS Clix 8 x 80	M8	80 mm	13 mm	1,5 kN	2 kN
538657	FHS Clix 8 x 100	M8	100 mm	13 mm	1,5 kN	2 kN
545834	FHS Clix 8 x 140	M8	140 mm	13 mm	1,5 kN	2 kN
545835	FHS Clix 8 x 190	M8	190 mm	13 mm	1,5 kN	2 kN
538658	FHS Clix 10 x 30	M10	30 mm	17 mm	1,5 kN	2 kN
538659	FHS Clix 10 x 40	M10	40 mm	17 mm	1,5 kN	2 kN
538660	FHS Clix 10 x 60	M10	60 mm	17 mm	1,5 kN	2 kN
545836	FHS Clix 10 x 80	M10	80 mm	17 mm	1,5 kN	2 kN
538661	FHS Clix 10 x 100	M10	100 mm	17 mm	1,5 kN	2 kN

Kanal FLS

Ürün No	Tanım	Yangın test raporu	Uzunluk	Kalınlık (S)	Profil kesiti	Atalet momenti (ly)
538755	FLS 30/1.0 - 2 m	—	2.000 mm	1 mm	0,98 cm²	1,02 cm 4
538756	FLS 30/1.0 - 3 m	—	3.000 mm	1 mm	0,98 cm²	1,02 cm 4
538757	FLS 37/1.2 - 2 m	Evet	2.000 mm	1,2 mm	1,33 cm²	2,03 cm 4
538758	FLS 37/1.2 - 3 m	Evet	3.000 mm	1,2 mm	1,33 cm²	2,03 cm 4

Kapak AK

Ürün No	Tanım	Profil için	Miktar
538746	AK 17	17/1.0	100 adet
538747	AK 30	30/1,0	100 adet
538748	AK 37	37/1,2	50 adet

Konsol kolu ALK

Ürün No	Tanım	Yangın test raporu	Profil	Uzunluk	Tavsiye edilen max. statik yük yük durumu 1 (Fempf)	Tavsiye edilen max. statik yük yük durumu 2 (Fempf)
538738	ALK 17 - 200	—	17 / 1,0	200 mm	0,49 kN	0,24 kN
538739	ALK 17 - 300	—	17 / 1,0	300 mm	0,92 kN	0,12 kN
538740	ALK 30 - 200	—	30 / 1,0	200 mm	1,18 kN	0,59 kN
538741	ALK 30 - 300	—	30 / 1,0	300 mm	0,79 kN	0,39 kN
538742	ALK 30 - 450	—	30 / 1,0	450 mm	0,53 kN	0,22 kN
538743	ALK 37 - 300	Evet	37 / 1,2	300 mm	1,27 kN	0,93 kN
538744	ALK 37 - 450	Evet	37 / 1,2	450 mm	0,86 kN	0,41 kN
538745	ALK 37 - 600	Evet	37 / 1,2	600 mm	0,63 kN	0,24 kN

Kanal pulu HK 31

Ürün No	Tanım	Delik çapı (D)	Miktar
538663	HK 31 8,5	8,5 mm	50 adet
538664	HK 31 10,5	10,5 mm	50 adet

Teknik Özellikler

Teknik özellikler
Yangın raporu (FLS 37)	MLAR/EN1363-1'e uygun yangın kontrol raporu (FLS 37 için)
Malzeme (kanal somunu)	Çelik S420MC (malzeme no. 1.0980), DIN EN 10149-2'ye göre
Malzeme (kapak plakası)	Çelik S235JR+CR (malzeme no. 1.0037), DIN 1652'ye göre
Malzeme (plastik kafes)	Polipropilen PP (siyah), ürün no. 11400
Kaplama	Elektro çinko kaplama, min. 5 µm, DIN EN ISO 4042'ye göre
Malzeme (dişli rot)	Min. dayanım sınıfı 4.6, DIN 976-2 / DIN EN ISO 898-1
Onay (ALK 37)	MLAR/EN1363-1'e uygun yangın kontrol raporu
