Havalandırma Kanalı Kelepçesi LGS / LGSN

Spiral kilit dikişli havalandırma borularının ses yalıtımlı kelepçeyle hızlı ve güvenli sabitlenmesi için.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

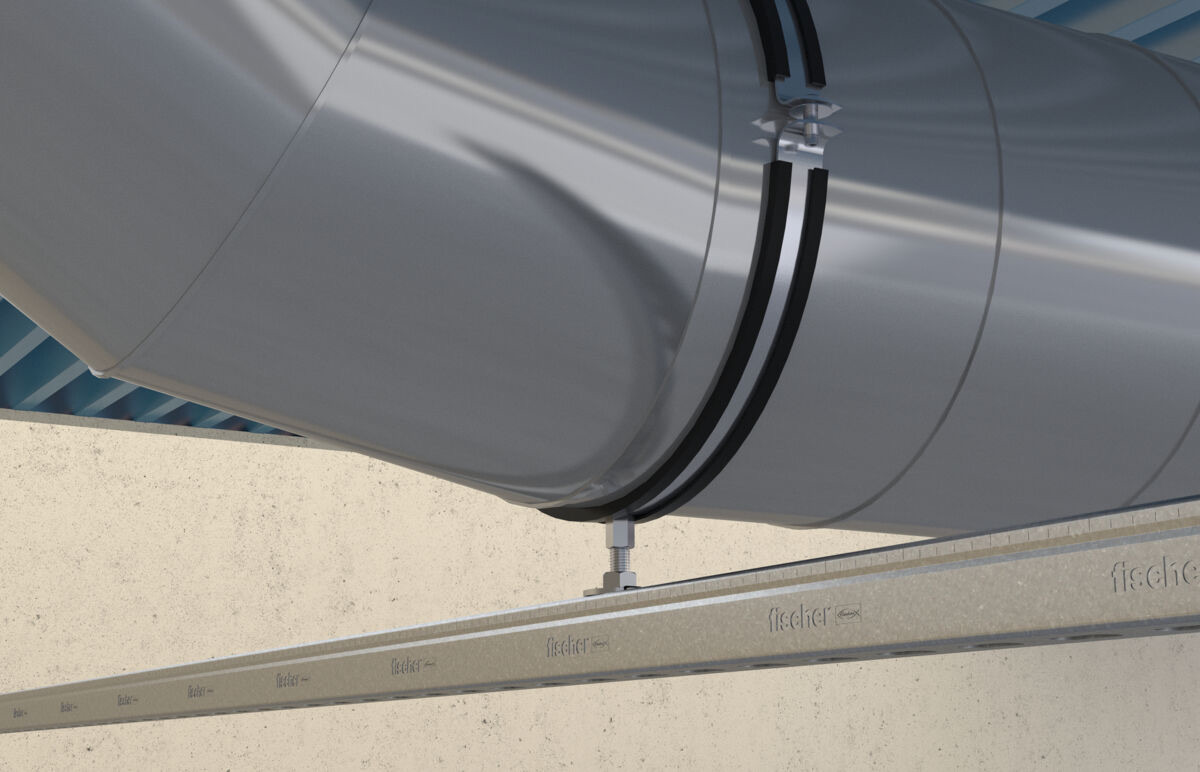

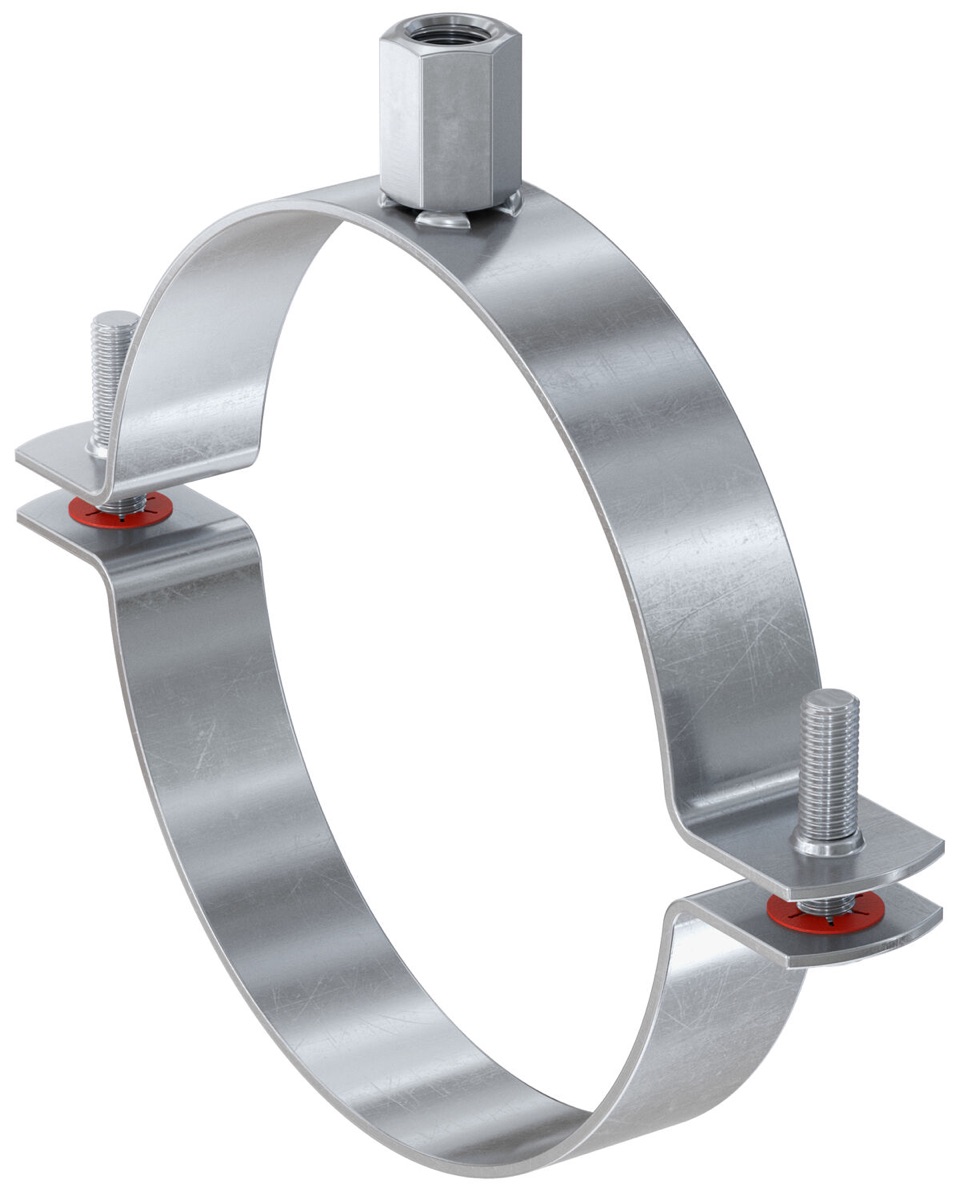

LGS, spiral kilit dikişli havalandırma borularının taşıyıcı yapıya hızlı ve güvenli biçimde bağlanması için geliştirilmiş bir kelepçe sistemidir. Geniş açılma açısı sayesinde boru üzerine kolayca yerleştirilir; iki vidası, dış boru çapına göre ince ayar yapılmasına imkan tanır.

Kelepçenin her iki tarafındaki delikler, iki somunlu vida veya dişli rot ile bağlantıya olanak sağlar; bu bağlantı biçimi 450 mm çapa kadar kullanılabilir ve önerilen taşıma yükünün iki katına çıkarılmasına imkan verir. Montaj sırasında kaybolmaması için kilitleme vidası kelepçeye sabitlenmiştir; ses yalıtım yuvası ise boru ayarlanırken yerinden çıkmadan sağlam kalır.

LGSN varyantı aynı ailede yer alır ve benzer montaj mantığıyla sunulur.

Kullanım Alanları

- Spiral kilit dikişli havalandırma borularının sabitlenmesi - İki bitişik dişli rot ile 450 mm çapa kadar boruların sabitlenmesi - Ses yalıtım elemanının yapışkanlı olarak Ø 450 mm'ye kadar uygulanması

Avantajlar

- Geniş açılma açısı, borunun hızlı ve kolay şekilde kelepçeye yerleştirilmesini sağlar - İki ayarlanabilir vida, farklı dış boru çaplarına uyum sağlar - Kilitleme vidası kelepçeye sabitlidir, montaj sırasında kaybolmaz - Ses yalıtım yuvası, boru ayarlanırken yerinden çıkmadan sağlam kalır - Çift taraflı delikli tasarım, iki somunlu vida veya dişli rot bağlantısıyla taşıma yükünün artırılmasına imkan tanır

Ürün Çeşitleri

Havalandırma kanalı kelepçesi LGS

Ürün No	Tanım	Diş (A)	Kelepçeleme aralığı (D)	Yüksekliği (H)	Genişlik (B)	Genişlik x kalınlık kelepçe bant (bxs)
079491	LGS 80	M8 / M10	80 mm	115 mm	133 mm	20 x 1,8 mm
079493	LGS 100	M8 / M10	100 mm	136 mm	154 mm	20 x 1,8 mm
079494	LGS 112	M8 / M10	112 mm	148 mm	166 mm	20 x 1,8 mm
079495	LGS 125	M8 / M10	125 mm	161 mm	188 mm	20 x 1,8 mm
079496	LGS 140	M8 / M10	140 mm	176 mm	203 mm	20 x 1,8 mm
079497	LGS 150	M8 / M10	150 mm	186 mm	213 mm	20 x 1,8 mm
079498	LGS 160	M8 / M10	160 mm	196 mm	225 mm	20 x 1,8 mm
079499	LGS 180	M8 / M10	180 mm	216 mm	245 mm	20 x 1,8 mm
079500	LGS 200	M8 / M10	200 mm	236 mm	271 mm	20 x 1,8 mm
079501	LGS 224	M8 / M10	224 mm	260 mm	295 mm	20 x 1,8 mm
079502	LGS 250	M8 / M10	250 mm	286 mm	321 mm	20 x 1,8 mm
079503	LGS 280	M8 / M10	280 mm	316 mm	351 mm	20 x 1,8 mm
079504	LGS 300	M8 / M10	300 mm	338 mm	373 mm	20 x 1,8 mm
079505	LGS 315	M8 / M10	315 mm	353 mm	388 mm	20 x 1,8 mm
079506	LGS 355	M8 / M10	355 mm	393 mm	428 mm	20 x 1,8 mm
079507	LGS 400	M8 / M10	400 mm	438 mm	473 mm	20 x 1,8 mm
024637	LGS 450	M8 / M10	450 mm	490 mm	527 mm	24 x 2,5 mm
024638	LGS 500	M8 / M10	500 mm	540 mm	577 mm	24 x 2,5 mm
024639	LGS 560	M8 / M10	560 mm	600 mm	637 mm	24 x 2,5 mm
024640	LGS 600	M8 / M10	600 mm	642 mm	679 mm	24 x 2,5 mm
542960	LGS 630	M8 / M10	630 mm	672 mm	709 mm	24 x 2,5 mm
542962	LGS 710	M8 / M10	710 mm	752 mm	789 mm	24 x 2,5 mm
024643	LGS 800	M8 / M10	800 mm	843 mm	880 mm	24 x 2,5 mm
024644	LGS 900	M8 / M10	900 mm	945 mm	992 mm	24 x 2,5 mm
024645	LGS 1000	M8 / M10	1000 mm	1.045 mm	1.092 mm	24 x 2,5 mm
024646	LGS 1120	M8 / M10	1120 mm	1.165 mm	1.212 mm	24 x 2,5 mm
024647	LGS 1250	M8 / M10	1250 mm	1.295 mm	1.342 mm	24 x 2,5 mm
088673	LGS 112 E	M8 / M10	112 mm	140 mm	165 mm	25 x 1,5 mm
088675	LGS 125 E	M8 / M10	125 mm	153 mm	178 mm	25 x 1,5 mm
088342	LGS 100 E	M8 / M10	100 mm	128 mm	153 mm	25 x 1,5 mm

Havalandırma kanalı kelepçesi LGSN

Ürün No	Tanım	Diş (A)	Kelepçeleme aralığı (D)	Yüksekliği (H)	Genişlik (B)	Genişlik x kalınlık kelepçe bant (bxs)
564518	LGSN 80	M8 / M10	80 mm	100 mm	125 mm	25 x 1,5 mm
564519	LGSN 90	M8 / M10	90 mm	110 mm	135 mm	25 x 1,5 mm
564520	LGSN 100	M8 / M10	100 mm	120 mm	145 mm	25 x 1,5 mm
564521	LGSN 112	M8 / M10	112 mm	132 mm	157 mm	25 x 1,5 mm
564522	LGSN 125	M8 / M10	125 mm	145 mm	170 mm	25 x 1,5 mm
564523	LGSN 140	M8 / M10	140 mm	160 mm	185 mm	25 x 1,5 mm
564524	LGSN 150	M8 / M10	150 mm	170 mm	195 mm	25 x 1,5 mm
564525	LGSN 160	M8 / M10	160 mm	180 mm	205 mm	25 x 1,5 mm
564526	LGSN 180	M8 / M10	180 mm	200 mm	225 mm	25 x 1,5 mm
564527	LGSN 200	M8 / M10	200 mm	220 mm	245 mm	25 x 1,5 mm
564528	LGSN 224	M8 / M10	224 mm	244 mm	272 mm	25 x 1,5 mm
564529	LGSN 250	M8 / M10	250 mm	270 mm	298 mm	25 x 1,5 mm
564530	LGSN 280	M8 / M10	280 mm	300 mm	328 mm	25 x 1,5 mm
564531	LGSN 300	M8 / M10	300 mm	320 mm	348 mm	25 x 1,5 mm
564532	LGSN 315	M8 / M10	315 mm	335 mm	362 mm	25 x 1,5 mm
564533	LGSN 355	M8 / M10	355 mm	375 mm	402 mm	25 x 1,5 mm
564534	LGSN 400	M8 / M10	400 mm	420 mm	447 mm	25 x 1,5 mm
564535	LGSN 450	M8 / M10	450 mm	472 mm	502 mm	25 x 2,5 mm
564536	LGSN 500	M8 / M10	500 mm	522 mm	552 mm	25 x 2,5 mm
564537	LGSN 560	M8 / M10	560 mm	582 mm	612 mm	25 x 2,5 mm
564538	LGSN 600	M8 / M10	600 mm	622 mm	653 mm	25 x 2,5 mm
564539	LGSN 630	M8 / M10	630 mm	652 mm	683 mm	25 x 2,5 mm
564540	LGSN 710	M8 / M10	710 mm	732 mm	763 mm	25 x 2,5 mm
564541	LGSN 800	M8 / M10	800 mm	823 mm	853 mm	25 x 3,0 mm
564542	LGSN 900	M8 / M10	900 mm	923 mm	952 mm	25 x 3,0 mm
564543	LGSN 1000	M8 / M10	1000 mm	1.023 mm	1.052 mm	25 x 3,0 mm
564544	LGSN 1120	M8 / M10	1120 mm	1,143 mm	1.175 mm	25 x 3,0 mm
564545	LGSN 1250	M8 / M10	1250 mm	1,273 mm	1.305 mm	25 x 3,0 mm

Teknik Özellikler

Teknik özellikler
Malzeme	Çelik DC01 (malzeme no. 1.330), DIN EN 10130
Kaplama	Elektro galvaniz, 5–9 µm
Bağlantı somunu	Kaynaklı kubbeli somun, M8 / M10, SW 13
Kilitleme vidası	Oval ve gömme başlı vida kombinasyonu
Ses yalıtım malzemesi	SBR/EPDM, klorin ve silikon içermez
Ses yalıtımı	DIN 4109'a uygun
Sıcaklık aralığı	-50°C ile +110°C arası
Sertlik	45 ± 5° Shore A
Yangın davranışı	DIN 4102, Sınıf B2
