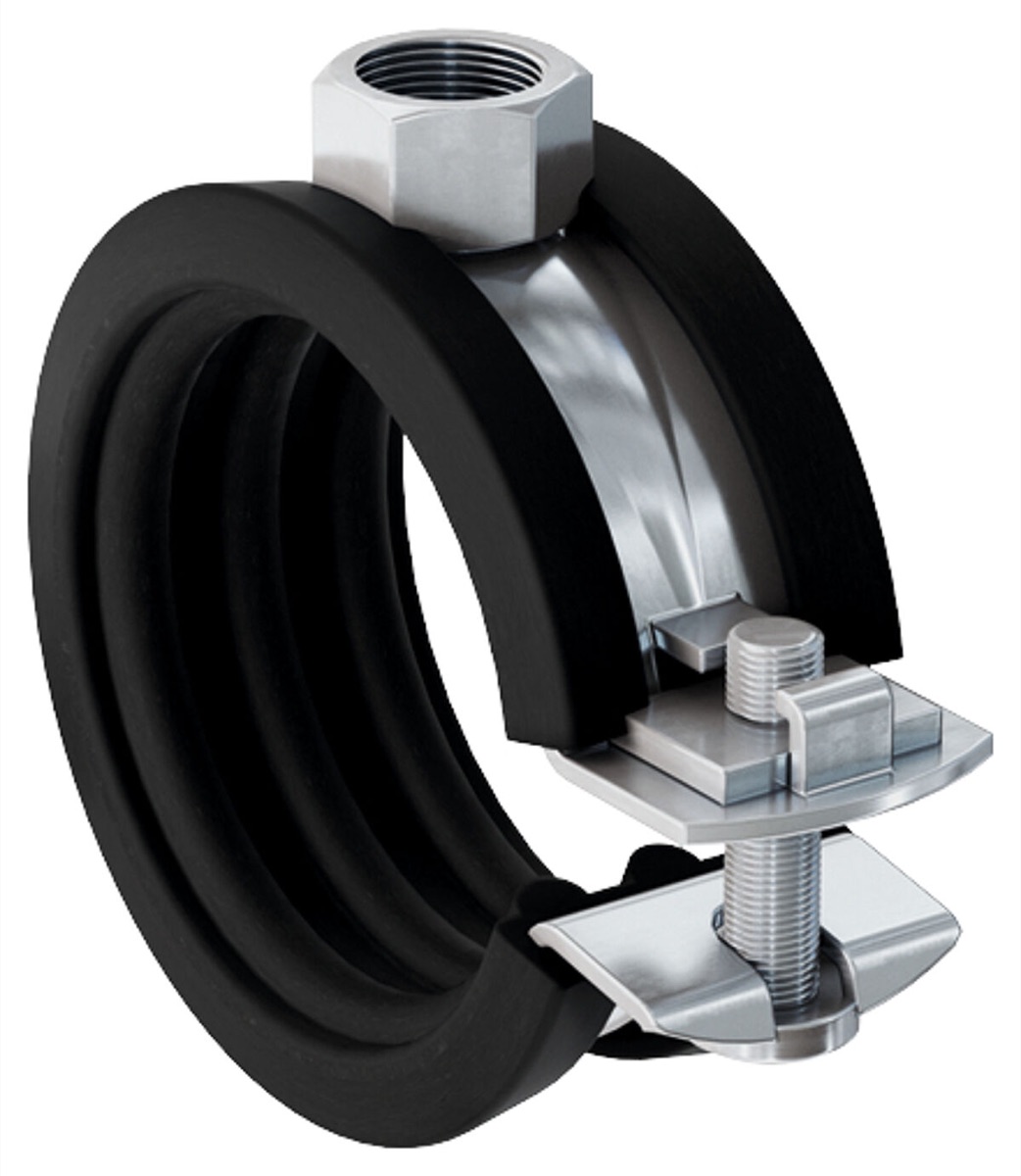

Mafsallı Boru Kelepçesi FGRS

Tek vidalı, menteşeli yapısıyla tek elle hızlı montaj sağlayan boru kelepçesi ailesi; standart, Plus, plastik boru için FKS Plus ve Universal çeşitleriyle sunulur.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

FGRS, tek parça menteşeli gövdesi ve sabit olmayan tek vidasıyla tek elle hızlı montaja imkan tanıyan bir boru kelepçesi ailesidir. Aile; standart FGRS, hızlı kilitleme mekanizmalı FGRS Plus, plastik ve metal kompozit borular için çabuk açılan FKS Plus ile menteşeli FGRS Universal çeşitlerini kapsar.

Güvenlik mandalı bağlaması, kelepçenin yaylanıp açılmadan güvenli boru montajını garanti eder. Kompakt yapısı, montaj sonrası yalıtım uygulamasını da kolaylaştırır.

Kullanım Alanları

- ø2 inç'e kadar boruların dişli rotlar veya perçin vidalarla ekonomik olarak sabitlenmesi - ø2 inç'e kadar borular için dişli rotlar veya perçin vidalarla zaman tasarruflu sabitleme - Plastik ve metal kompozit borular için dişli rotlar veya perçin vidalarla zaman tasarruflu sabitleme - Ara parçalarıyla sürgülü braket olarak veya ara parçalar çıkarılarak sabit nokta kelepçesi olarak kullanım

Avantajlar

- Sabit olmayan tek vida, kolay ve tek elle montaj imkanı sağlar. - Güvenlik mandalı bağlaması, kelepçe yaylanıp açılmadan güvenli boru montajını garanti eder. - Kompakt yapı, montaj sonrası yalıtım uygulamasını kolaylaştırır. - Hızlı kilitleme veya hızlı açılan bağlama elemanı, zamandan tasarruf sağlayan bir montaj sunar.

Ürün Çeşitleri

Mafsallı boru kelepçesi FGRS

Ürün No	Tanım	Kelepçeleme aralığı (D)	Tavsiye edilen max. yük (merkezcilgerilim) (Nempf.)	Diş (A)	Nominal ölçü	Genişlik (B)
537212	FGRS 8 - 11	8 - 11 mm	0,8 kN	M8	—	45 mm
079420	FGRS 12 - 14	12 - 14 mm	0,8 kN	M8	1/4 in	48 mm
079421	FGRS 15 - 19	15 - 19 mm	0,8 kN	M8	3/8 in	52 mm
079422	FGRS 20 - 24	20 - 24 mm	0,8 kN	M8	1/2 in	58 mm
079423	FGRS 25 - 30	25 - 30 mm	0,8 kN	M8	3/4 in	63 mm
079424	FGRS 32 - 37	32 - 37 mm	0,8 kN	M8	1 in	72 mm
079425	FGRS 40 - 44	40 - 44 mm	0,9 kN	M8	1 1/4 in	79 mm
079426	FGRS 45 - 50	45 - 50 mm	0,9 kN	M8	1 1/2 in	88 mm
079427	FGRS 50 - 55	50 - 55 mm	0,9 kN	M8	—	94 mm
079428	FGRS 56 - 63	56 - 63 mm	0,9 kN	M8	2 in	99 mm
512645	FGRS 12 - 14 M8/M10	12 - 14 mm	0,8 kN	M8 / M10	1/4 in	48 mm
512646	FGRS 15 - 19 M8/M10	15 - 19 mm	0,8 kN	M8 / M10	3/8 in	52 mm
512647	FGRS 20 - 24 M8/M10	20 - 24 mm	0,8 kN	M8 / M10	1/2 in	58 mm
512648	FGRS 25 - 30 M8/M10	25 - 30 mm	0,8 kN	M8 / M10	3/4 in	63 mm
512649	FGRS 32 - 37 M8/M10	32 - 37 mm	0,8 kN	M8 / M10	1 in	72 mm
512650	FGRS 40 - 44 M8/M10	40 - 44 mm	0,9 kN	M8 / M10	1 1/4 in	79 mm
512651	FGRS 45 - 50 M8/M10	45 - 50 mm	0,9 kN	M8 / M10	1 1/2 in	88 mm
568671	FGRS 50 - 55 M8/M10	50 - 55 mm	0,9 kN	M8 / M10	—	94 mm
512652	FGRS 56 - 63 M8/M10	56 - 63 mm	0,9 kN	M8 / M10	2 in	99 mm

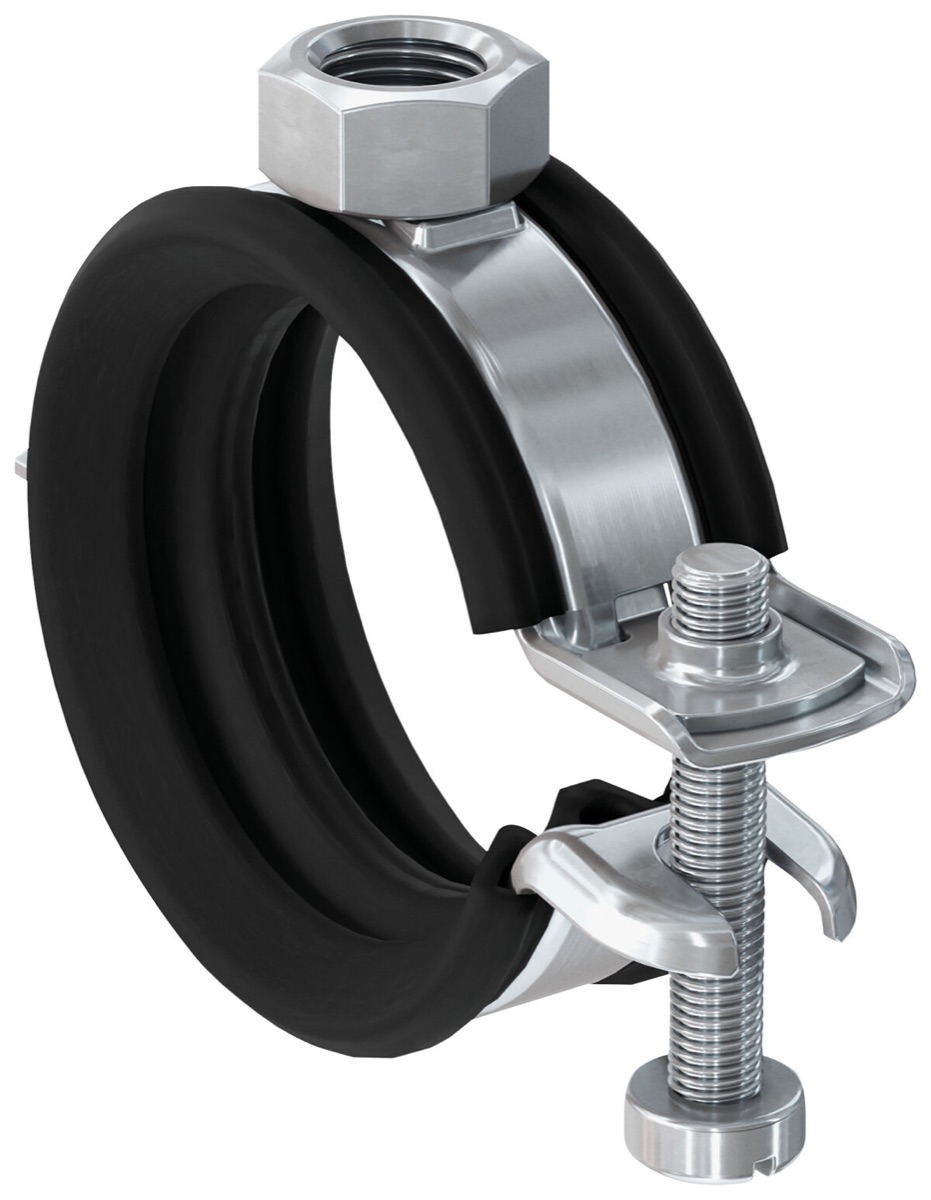

Mafsallı boru kelepçesi FGRS Plus

Ürün No	Tanım	Kelepçeleme aralığı (D)	Tavsiye edilen max. yük (merkezcilgerilim) (Nempf.)	Diş (A)	Nominal ölçü	Yüksekliği (H)
079401	FGRS Plus 15 - 19	15 - 19 mm	0,65 kN	M8	3/8 in	40 mm
049859	FGRS Plus 1/4'' B	12 - 15 mm	0,65 kN	M8	1/4 in	43,6 mm
049860	FGRS Plus 3/8'' B	15 - 19 mm	0,65 kN	M8	3/8 in	48 mm
049861	FGRS Plus 1/2'' B	20 - 24 mm	0,65 kN	M8	1/2 in	52,3 mm
049862	FGRS Plus 3/4'' B	25 - 30 mm	0,65 kN	M8	3/4 in	57,5 mm
049863	FGRS Plus 1'' B	31 - 37 mm	0,65 kN	M8	1 in	65,5 mm
049864	FGRS Plus 1 1/4'' B	38 - 45 mm	0,9 kN	M8	1 1/4 in	73 mm
049865	FGRS Plus 1 1/2'' B	53 - 59 mm	0,9 kN	M8	1 1/2 in	87,3 mm
087124	FGRS Plus 3/8'' BG	15 - 19 mm	0,65 kN	M8	3/8 in	48 mm
087125	FGRS Plus 1/2'' BG	20 - 24 mm	0,65 kN	M8	1/2 in	52,3 mm
087126	FGRS Plus 3/4'' BG	25 - 30 mm	0,65 kN	M8	3/4 in	57,5 mm
087127	FGRS Plus 1'' BG	31 - 37 mm	0,65 kN	M8	1 in	65,5 mm

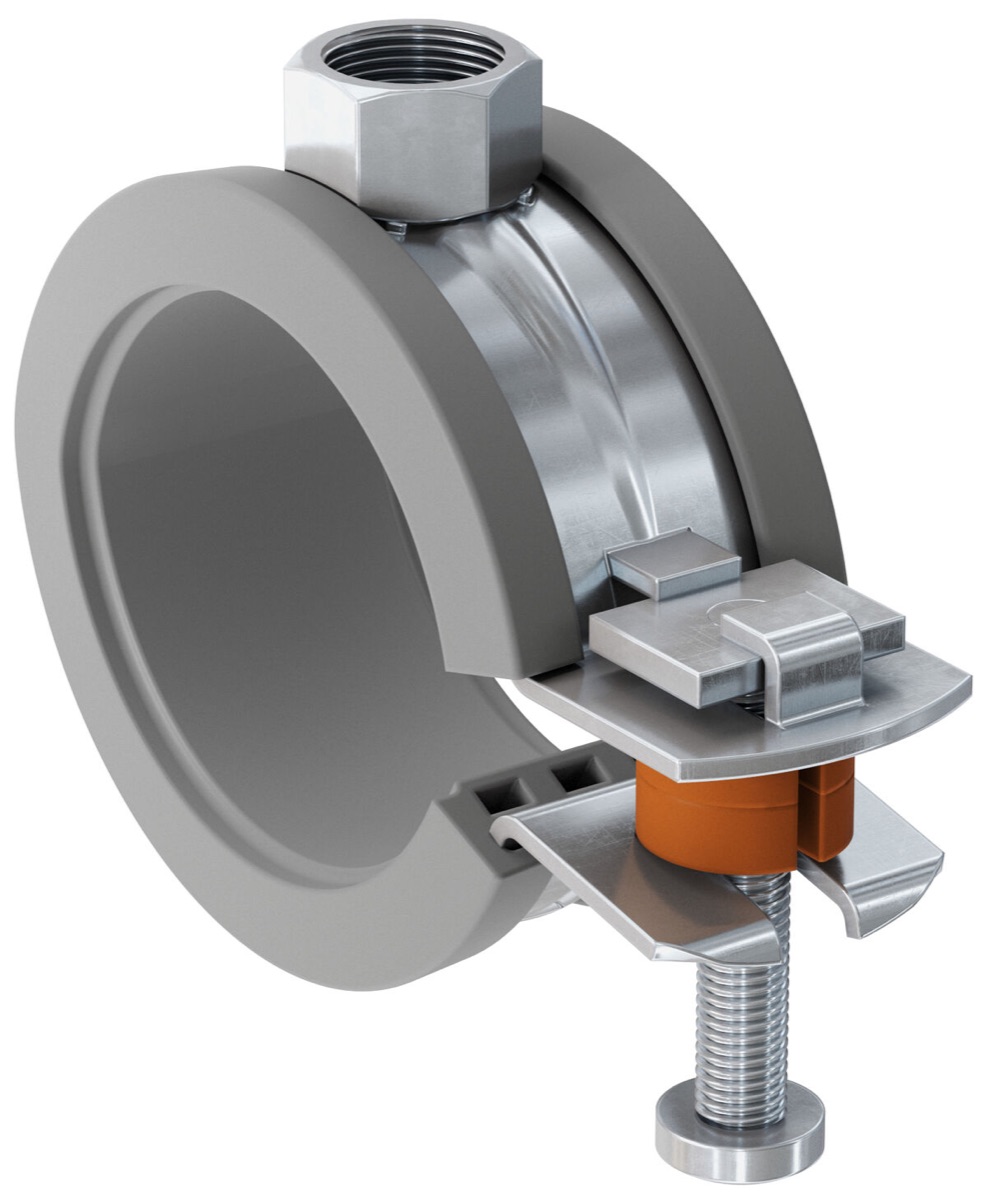

Mafsallı boru kelepçesi FKS Plus - Plastik borular

Ürün No	Tanım	Kelepçeleme aralığı (D)	Tavsiye edilen max. yük (merkezcilgerilim) (Nempf.)	Diş (A)	Nominal ölçü	Yüksekliği (H)
079477	FKS Plus 56 - 63	56 - 63 mm	0,9 kN	M8	2 in	85 mm
562609	FKS 15 - 19	15 - 19 mm	0,8 kN	M8	3/8 in	35 mm
562610	FKS 20 - 24	20 - 24 mm	0,8 kN	M8	1/2 in	39 mm
562611	FKS 25 - 30	25 - 30 mm	0,8 kN	M8	3/4 in	44 mm
562612	FKS 32 - 37	32 - 37 mm	0,8 kN	M8	1 in	51 mm
562613	FKS 40 - 44	40 - 44 mm	0,9 kN	M8	1 1/4 in	59 mm
562614	FKS 45 - 50	45 - 50 mm	0,9 kN	M8	1 1/2 in	64 mm
562615	FKS 50 - 55	50 - 55 mm	0,9 kN	M8	—	67 mm
562616	FKS 56 - 63	56 - 63 mm	0,9 kN	M8	2 in	75 mm

Menteşeli boru kelepçesi FGRS Universal

Ürün No	Tanım	Kelepçeleme aralığı (D)	Tavsiye edilen max. yük (merkezcilgerilim) (Nempf.)	Diş (A)	Nominal ölçü	Genişlik (B)
562340	FGRS Universal M8 12 - 15	12 - 15 mm	0,65 kN	M8	1/4 in	43,6 mm
562341	FGRS Universal M8 15 - 19	15 - 19 mm	0,65 kN	M8	3/8 in	48 mm
562342	FGRS Universal M8 20 - 24	20 - 24 mm	0,65 kN	M8	1/2 in	52,3 mm
562343	FGRS Universal M8 25 - 30	25 - 30 mm	0,65 kN	M8	3/4 in	57,5 mm
562344	FGRS Universal M8 31 - 37	31 - 37 mm	0,65 kN	M8	1 in	65,5 mm
562345	FGRS Universal M8 38 - 45	38 - 42 mm	0,9 kN	M8	1 1/4 in	73 mm
562346	FGRS Universal M8 46 - 52	46 - 50 mm	0,9 kN	M8	1 1/2 in	80,1 mm
562347	FGRS Universal M8 53 - 59	53 - 58 mm	0,9 kN	M8	—	87,3 mm
562348	FGRS Universal M8 60 - 66	60 - 63 mm	0,9 kN	M8	2 in	93,8 mm
562349	FGRS Universal M8/10 12 - 15	12 - 15 mm	0,65 kN	M8 / M10	1/4 in	43,6 mm
562350	FGRS Universal M8/10 15 - 19	15 - 19 mm	0,65 kN	M8 / M10	3/8 in	48 mm
562351	FGRS Universal M8/10 20 - 24	20 - 24 mm	0,65 kN	M8 / M10	1/2 in	52,3 mm
562352	FGRS Universal M8/10 25 - 30	25 - 30 mm	0,65 kN	M8 / M10	3/4 in	57,5 mm
562353	FGRS Universal M8/10 31 - 37	31 - 37 mm	0,65 kN	M8 / M10	1 in	65,5 mm
562354	FGRS Universal M8/10 38 - 45	38 - 42 mm	0,9 kN	M8 / M10	1 1/4 in	73 mm
562355	FGRS Universal M8/10 46 - 52	46 - 50 mm	0,9 kN	M8 / M10	1 1/2 in	80,1 mm
562356	FGRS Universal M8/10 53 - 59	53 - 58 mm	0,9 kN	M8 / M10	—	87,3 mm
562357	FGRS Universal M8/10 60 - 66	60 - 63 mm	0,9 kN	M8 / M10	2 in	93,8 mm
562456	FGRS Universal M8/10 73 - 80	73 - 80 mm	1,3 kN	M8 / M10	—	111,9 mm
562457	FGRS Universal M8/10 83 - 90	83 - 90 mm	1,3 kN	M8 / M10	3 in	123,3 mm
562458	FGRS Universal M8/10 95 - 103	95 - 103 mm	1,3 kN	M8 / M10	—	134,2 mm
562459	FGRS Universal M8/10 108 - 115	108 - 115 mm	1,3 kN	M8 / M10	4 in	147,5 mm

Teknik Özellikler

Teknik özellikler
Ses yalıtım malzemesi	EPDM, SBR/EPDM veya NR/SBR/EPDM; klorin ve silikon içermez
Yangın davranışı	DIN 4102: Sınıf B2
