Sarkaç Askı PDH / PDH K

Boru hatlarındaki uzunluk genleşmesini her yönde karşılayan, tek parçalı sarkaç tipi askı.

Kategori Tesisat Taşıyıcı & Kanal Sistemleri
Marka Fischer

Etiketler

Talep birimi: Adet

Ürün çeşidi * Miktar Birim: Adet

Hızlı teklif
Güvenilir tedarik
Geniş ürün gamı

Ürün Açıklaması

PDH / PDH K, boru hattı uzunluk ayarlamalarının herhangi bir yönde tek bir sabitleme parçasıyla karşılanması için tasarlanmış bir sarkaç askısıdır. 360°'lik hareket serbestliği sunan tasarımı, 12°'ye kadar sarkaç açısıyla büyük genleşme hareketlerini absorbe edebilir; çakma kovanı ise yükseklik ayarına imkan tanır.

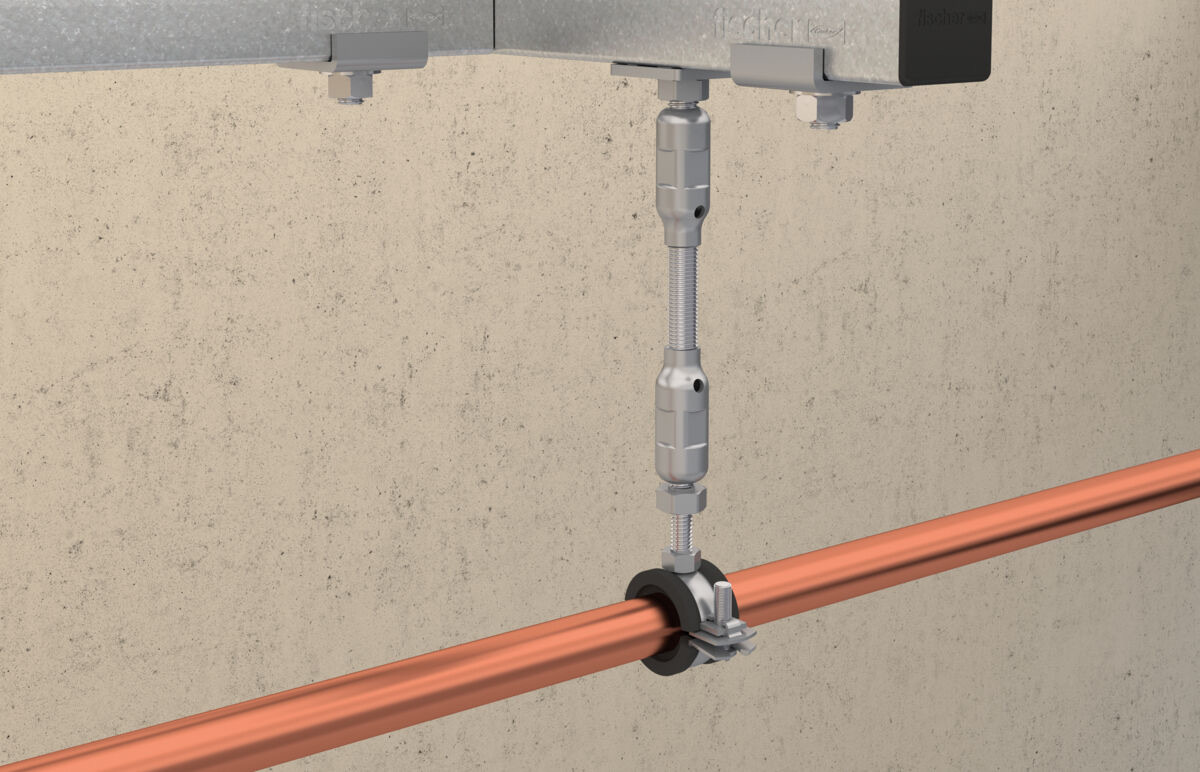

İki sarkaç askının çiftli montajı, boru hattının eğilmeden hareket etmesini sağlar. Dişli rot, gevşemeyi önlemek amacıyla kilitleme somunuyla sabitlenir. Dişli cıvataların çakma derinliği yüksek gerilme yüküne dayanacak şekilde tasarlanmıştır; PDH K M10 ve PDH M10/M12 varyantları yangın test raporuna sahiptir.

Kullanım Alanları

- Boru hattı uzunluk ayarlarının herhangi bir yönde tek sabitleme ile karşılanması - Sarkacın eğilmeden boru hareketi için çiftli montajı - Dişli rotun kilitleme somunuyla gevşemeye karşı sabitlenmesi

Avantajlar

- 360°'lik hareket serbestliği farklı yönlerdeki genleşmeleri karşılar - Çakma kovanı büyük yükseklik ayarlarına imkan tanır - 12°'ye kadar sarkaç açısı, büyük genleşme hareketlerinin absorbe edilmesini sağlar - Dişli cıvataların çakma derinliği yüksek gerilme yüküne dayanacak şekilde tasarlanmıştır

Ürün Çeşitleri

Ürün No	Tanım	Yangın test raporu	Diş (A)	Uzunluk	Uzunluk L1	Tavsiye edilen max. statik yük (merkezcilgerilim)
068267	PDH K M 8	—	M8	50 mm	18 mm	2,4 kN
068269	PDH K M10	Evet	M10	54 mm	18 mm	3 kN
079676	PDH M 8	—	M8	76 mm	18 mm	2,4 kN
079677	PDH M10	Evet	M10	80 mm	18 mm	3 kN
064037	PDH M12	Evet	M12	90 mm	20 mm	3,5 kN

Teknik Özellikler

Teknik özellikler
Malzeme	Çelik DD11 (malzeme no. 1.0332), DIN EN 10111
Kaplama	Elektro galvaniz, min. 5 µm
Maksimum sarkaç açısı	12°
Hareket serbestliği	360°
